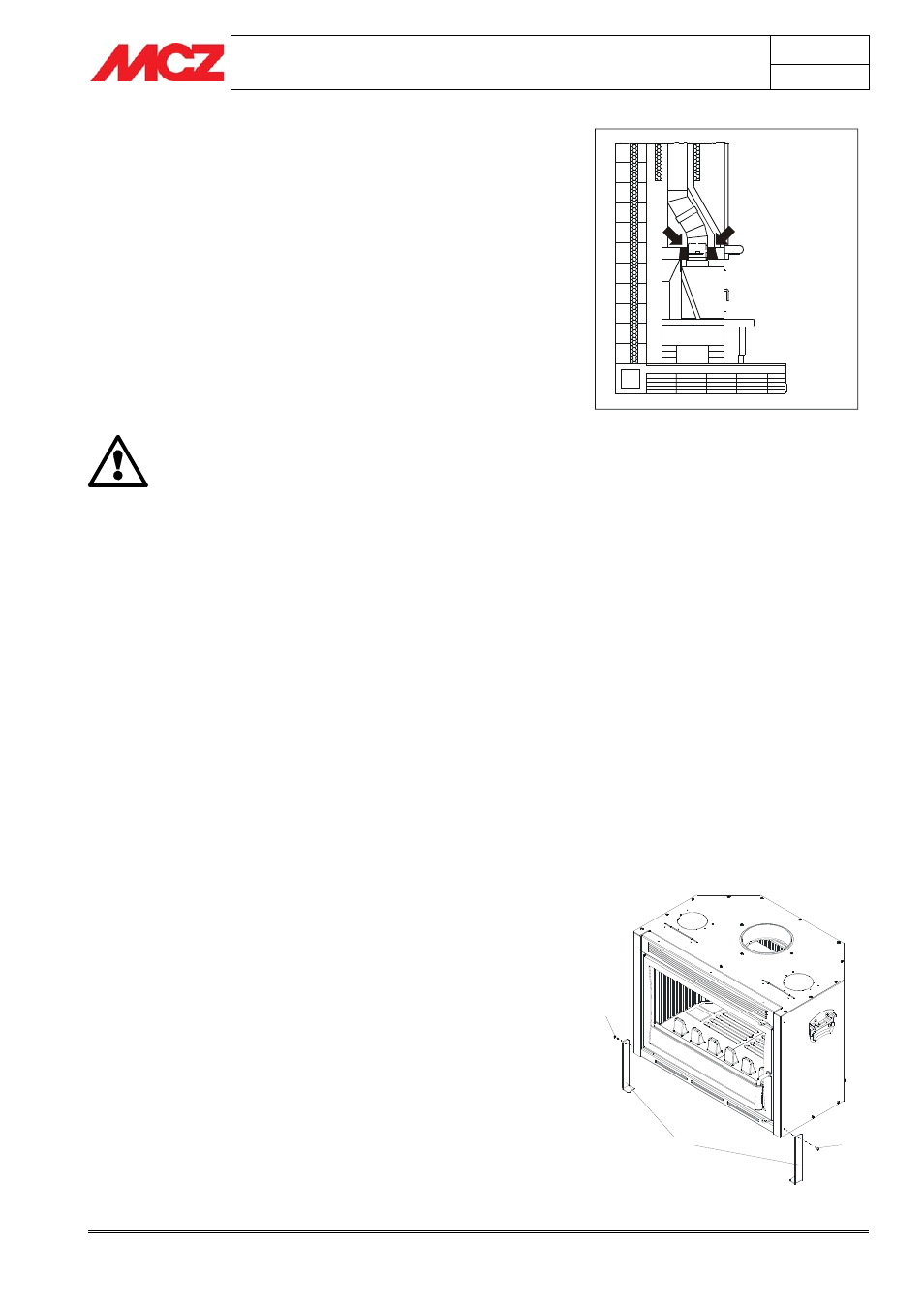

4.5.2. Conexión mediante empalme telescópico
Para simplificar el montaje del insertable se puede usar como accesorio
(opcional) la conexión telescópica que MCZ pone a disposición de sus
instaladores y que permite realizar con facilidad la instalación del conducto
de humos y el montaje del SmartBox.
El empalme telescópico se puede fijar a la parte superior del anillo de la
pre-campana y, gracias a este accesorio, se puede determinar con
precisión la salida de humos del insertable y es posible crear libremente
toda la conexión al conducto de humos sin que la máquina suponga un
obstáculo.
Una vez completada la conexión, selle la sección entre el tubo y la
embocadura con argamasa refractaria o fibra cerámica. Esta operación
necesita de especial atención y es necesario asegurarse de su
estanqueidad, ya que un posible paso de aire podría
comprometer el tiro. (figura 4)
Cualquier posible incremento de la sección de la
conexión debe realizarse directamente encima de la
campana de la chimenea térmica, y no a lo largo del
conducto de humos.
Una vez acabada la instalación, aísle la conexión con
fibra cerámica u otro material resistente a 600°C.
Una vez concluidas las operaciones de tapado e introducción del producto,
basta con extraer el deflector superior del interior de la boca del hogar del
SmartBox, introducir la mano en la salida de humos del insertable, girar la
manilla que se encuentra dentro del empalme telescópico y tirar hacia
abajo. El empalme telescópico descenderá sin problemas hasta la salida de
humos del Smartbox, completando así la conexión del conducto de humos.
4.6. PARTICULARIDADES DEL MODELO SUPERCLIMA
A diferencia de los insertables SmartBox y ClimaSystem, el Superclima
posee un compartimento (M) situado bajo el insertable, que contiene el
ventilador. Este compartimento puede aprovecharse como apoyo si se
realiza el revestimiento en torno a la estructura autoportante. Si se debe
utilizar el Superclima para recuperar una vieja chimenea, debe acoplarse al
piso del hogar.
4.6.1. El Superclima como estructura autoportante
Quien realice la totalidad de la estructura de la chimenea alrededor del
Superclima, o disponga ya de una boca de hogar lo suficientemente
amplia para permitir el montaje del insertable en toda su altura, puede
utilizar los dos estribos de apoyo frontales (B), contenidos en el embalaje,
para completar el equilibrado de la estructura que se apoya solo sobre la
caja que contiene el ventilador.
Para la instalación, desenrosque los dos tornillos anteriores (A), aplique
los apoyos (B) como en la figura y vuelva a enroscar los tornillos (A).
Si en cambio no cuenta con esta posibilidad de instalación, proceda como
se describe en el siguiente capítulo.
4.6.2. Acoplamiento del Superclima en un hogar
Para instalar el Superclima dentro de un hogar, en primer lugar es
necesario desmontar la caja porta-motor (M) y todos los
componentes internos según el esquema 1 y crear el compartimento
A
B
A
Tapado de la conexión de humos
