ATENCIÓN
• La centralita debe colocarse en un lugar accesible y alejado
del insertable (vea el apartado 4.2.2) para el
mantenimiento necesario o para el recambio del fusible
interno.
• Debe alimentarse el aparato con una tensión de 220 V a 50
Hz, y la toma de corriente debe ser accesible e incluir una
toma de tierra.
• Asegúrese de que los cables no entren en contacto con las
partes metálicas calientes de la estructura, ya que podrían
fundirse y causar el cortocircuito de la instalación.
• El aparato debe conectarse a un interruptor bipolar provisto
de fusibles.
Complete las operaciones de montaje del kit de ventilación y
vuelva a montar el piso del hogar y los componentes internos
siguiendo el esquema y la descripción de la figura 1 en la
página 17.
4.10. MONTAJE DEL KIT MARCO DE COMPENSACIÓN
PERFORADO
En la eventualidad de que entre el insertable y el hogar haya un espacio
mayor de 1 cm, se puede instalar el kit de marco de compensación,
realizado en acero aluminado pre-perforado, que tiene la función de cubrir
el intersticio que queda entre el insertable y el hogar.
El marco de compensación MCZ tiene una anchura estándar de 10 cm y
una longitud determinada por el perímetro del producto que se va a
instalar.
Antes de acoplar el monobloque, es necesario medir con exactitud los
marcos, cortarlos con tijeras para chapa si fuesen demasiado grandes, y
fijarlos con los tornillos autorroscantes correspondientes en los orificios
dispuestos en los costados externos y en el techo del Superclima.
El acoplamiento definitivo del insertable al hogar solo es posible tras haber
medido y montado el kit de compensación.
4.11. MONTAJE DEL MARCO DE COMPENSACIÓN
Los modelos SmartBox y SuperClima (no disponible para ClimaSystem)
presentan la posibilidad de montar un marco de remate externo que
recubre los cuatro lados del producto.
Este marco (opcional) se monta al final de la instalación y de la realización
del revestimiento, fijándose directamente a la estructura del insertable.
Dicho marco tiene la función de rematar y cubrir el resquicio que queda
entre la estructura metálica del monobloque y la pared.
Para montar el marco basta con abrir la puerta del hogar, introducir el
marco como en la figura y fijarlo a los montantes laterales de la estructura
con los cuatro tornillos suministrados, en el interior del perfil de la puerta.
4.12. MONTAJE DEL KIT DE PROTECCIÓN DE LA REPISA
Si en la parte superior de las aberturas de salida de aire caliente hay
montada una repisa de madera u otro material combustible, es

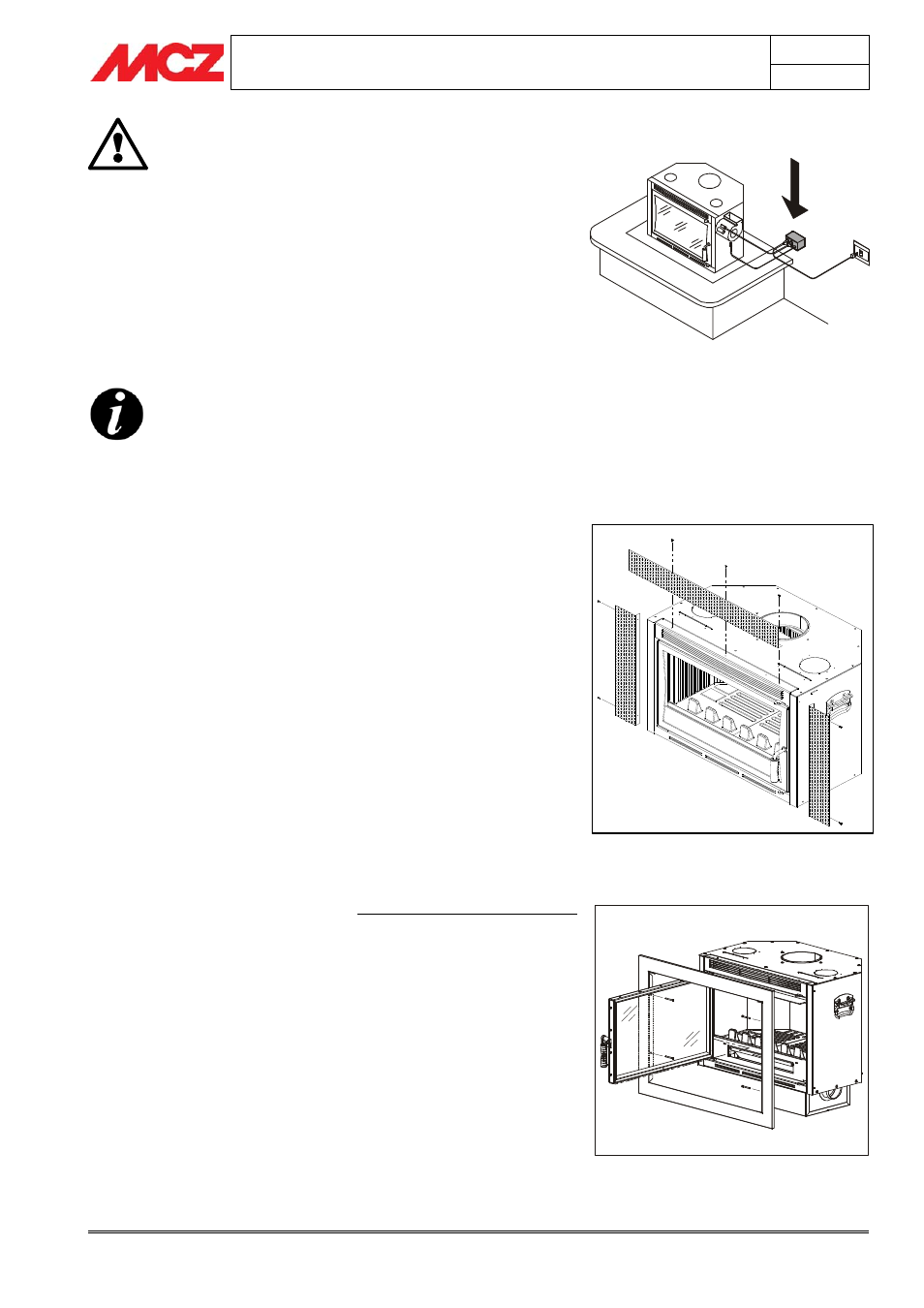

Ejemplos de colocación de la centralita
Montaje del kit de compensación
Montaje del marco de compensación
