para contener dicho componente, ampliando el compartimento de
recogida de cenizas del hogar ya existente, o creándolo, perforando el piso
del hogar.
El compartimento porta-motor tiene unas dimensiones de: L 270 x H 170 x
P 265
Disponga también el espacio para la conexión de los dos conductos del
aire, de 100 mm de diámetro, que se engancharán a las bridas (P) de la
caja porta-motor. Introduzca la caja porta-motor (M) dentro del orificio
que se acaba de realizar en el antiguo piso del hogar.
Coloque ya en esta fase los conductos del aire para el ventilador,
conectando las tuberías flexibles a las bridas por un lado (P), y por el otro
a las tomas de aire realizadas previamente (vea la página siguiente).
Realice también un orificio para el paso del cableado eléctrico (N-H) que
conecta la centralita (Q) con el motor y con la sonda termostática.
Disponga además un compartimento a distancia del cuerpo caliente
del insertable para alojar la centralita, de manera que sea posible
acceder a ella para el mantenimiento necesario (vea el capítulo "Montaje
del kit de ventilación").
A
B
C
F
G
H
N
M
E
D
L
Q
P
Modalidades de desmontaje/montaje de componentes internos:
1. Extraiga los pisos del hogar de hierro colado A
2. Retire el fondo extraíble C desenroscando los tornillos B
3. Retire el deflector E desenroscando los dos tornillos D
4. Desconecte el cable sonda H, desenrosque las dos tuercas F y
extraiga el soporte del motor G
5. Desconecte el cable del motor del ventilador N (apunte la posición
de los conectores) y
6. Desenrosque los tornillos L que fijan la caja porta-motor y
extraiga esta última.
7. Para volver a montar el Superclima, efectúe en orden inverso las
operaciones, de la 6 a la 1
Conecte los conductos de la siguiente manera:
uno de ellos en el exterior de la vivienda, para que pueda tomar aire
limpio y fresco, y el otro dentro de la habitación de instalación del
insertable. Esta modalidad permite una correcta mezcla del aire dentro del
M
P

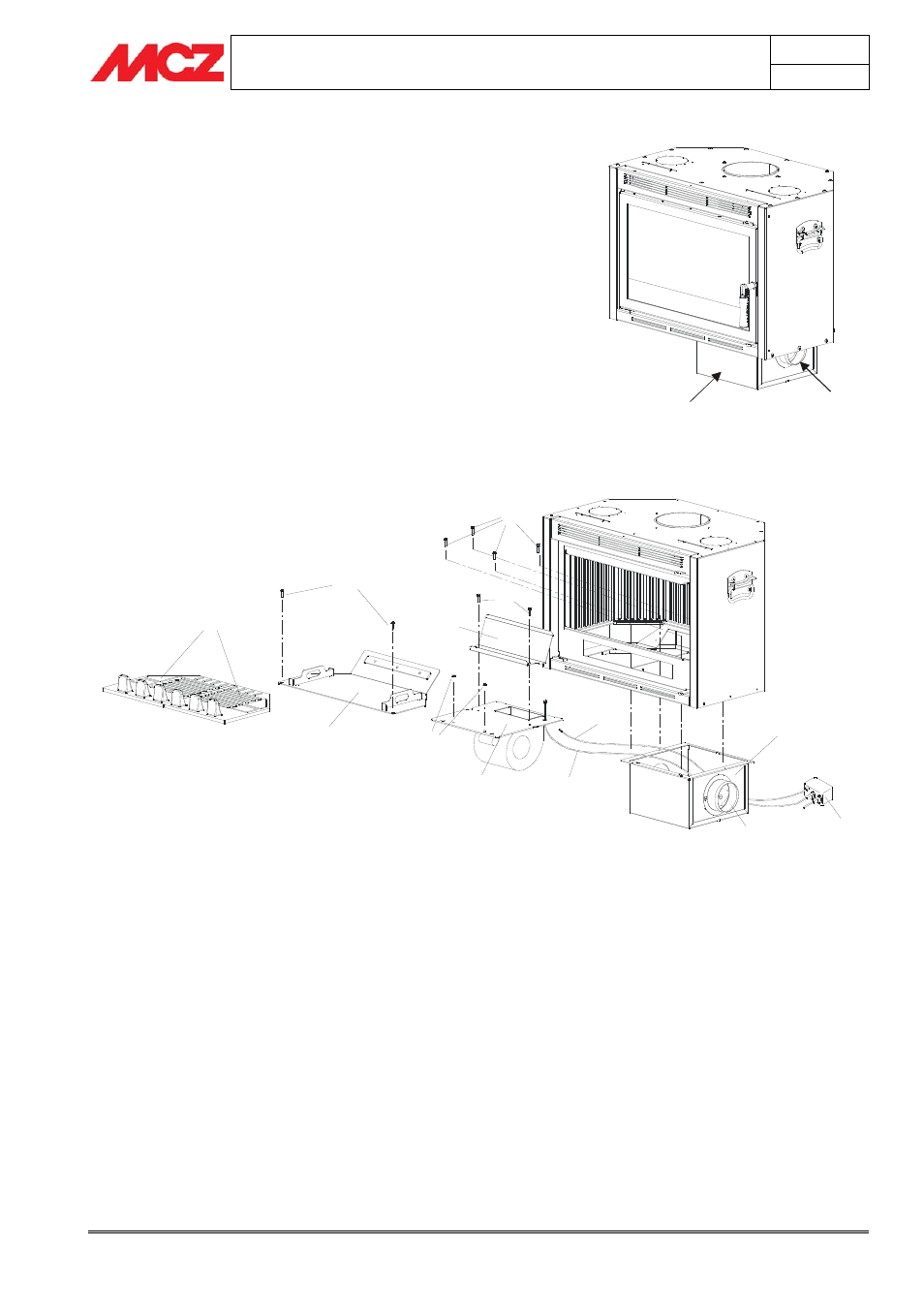

ESQUEMA 1 - Desmontaje y montaje de componentes internos del Superclima.
