Capítulo 4
MANUAL DE INSTALACIÓN Y USO
pág.
20
Instalación y montaje Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida su reproducción
lugar de instalación y un mejor enfriamiento de la estructura del
insertable.
Para aquellos que no tuvieran la posibilidad de realizar este tipo de
conexión, en cualquier caso, es imprescindible conectar ambos conductos,
ya se dirijan ambos al interior o al exterior. Dependiendo de la elección, se
obtendrán temperaturas de funcionamiento algo más altas o más bajas
que la media, sin perjudicar el correcto funcionamiento.
Una vez terminada la instalación de la caja de contención del ventilador y
los conductos, se puede seguir con el resto de las fases de conexión del
conducto de humos y del kit de ventilación.
Se pueden montar todos los componentes de
ventilación dentro de la boca del hogar del insertable,
con la excepción de la caja porta-motor, ya instalada
previamente. (Figura 1)
4.7. MONTAJE DEL KIT DE SALIDA DE AIRE
CALIENTE CLIMASYSTEM Y SMARTBOX
En caso de que se quiera utilizar salidas adicionales de aire ventilado,
podemos aplicar uno o dos KITS DE SALIDA DE AIRE CALIENTE
(opcional) (figura 5). Para montar el conducto de aire caliente es
necesario quitar los tapones semiperforados (A), enroscar la brida (B) e
insertar los tubos flexibles (D) encargándose de la fijación con las
abrazaderas de sujeción adecuadas (E). En la parte opuesta de las
tuberías se aplican las boquillas regulables (C) que posteriormente se
deben fijar a la contra-campana embellecedora.
Se aconseja:
• colocar las boquillas de salida de aire caliente a una altura no
inferior a 2 m del suelo, para evitar que el aire caliente golpee
directamente a las personas.
• aislar los tubos de canalización.
• no superar 1,5 m de canalización para cada salida.
• Además, se recomienda aislar los tubos de canalización
para evitar las vibraciones transmitidas por los ventiladores
y por el aire forzado, y para mantener más caliente el aire
saliente.
No se puede deshabilitar la salida frontal del aire
caliente, aunque en el modelo SmartBox, girando
manualmente las aletas situadas encima de la puerta
del hogar, se puede dirigir la mayoría del aire caliente a
través de las tuberías superiores de salida y las
boquillas de la campana.
4.8. MONTAJE DEL KIT DE SALIDA DE AIRE
CALIENTE SUPERCLIMA
En caso de que se quiera utilizar salidas adicionales de aire ventilado,
podemos aplicar uno o dos KITS DE SALIDA DE AIRE CALIENTE
(opcional).
Para montar el conducto de aire caliente es necesario quitar los
tapones semiperforados (A), enroscar la brida (B) e insertar los tubos

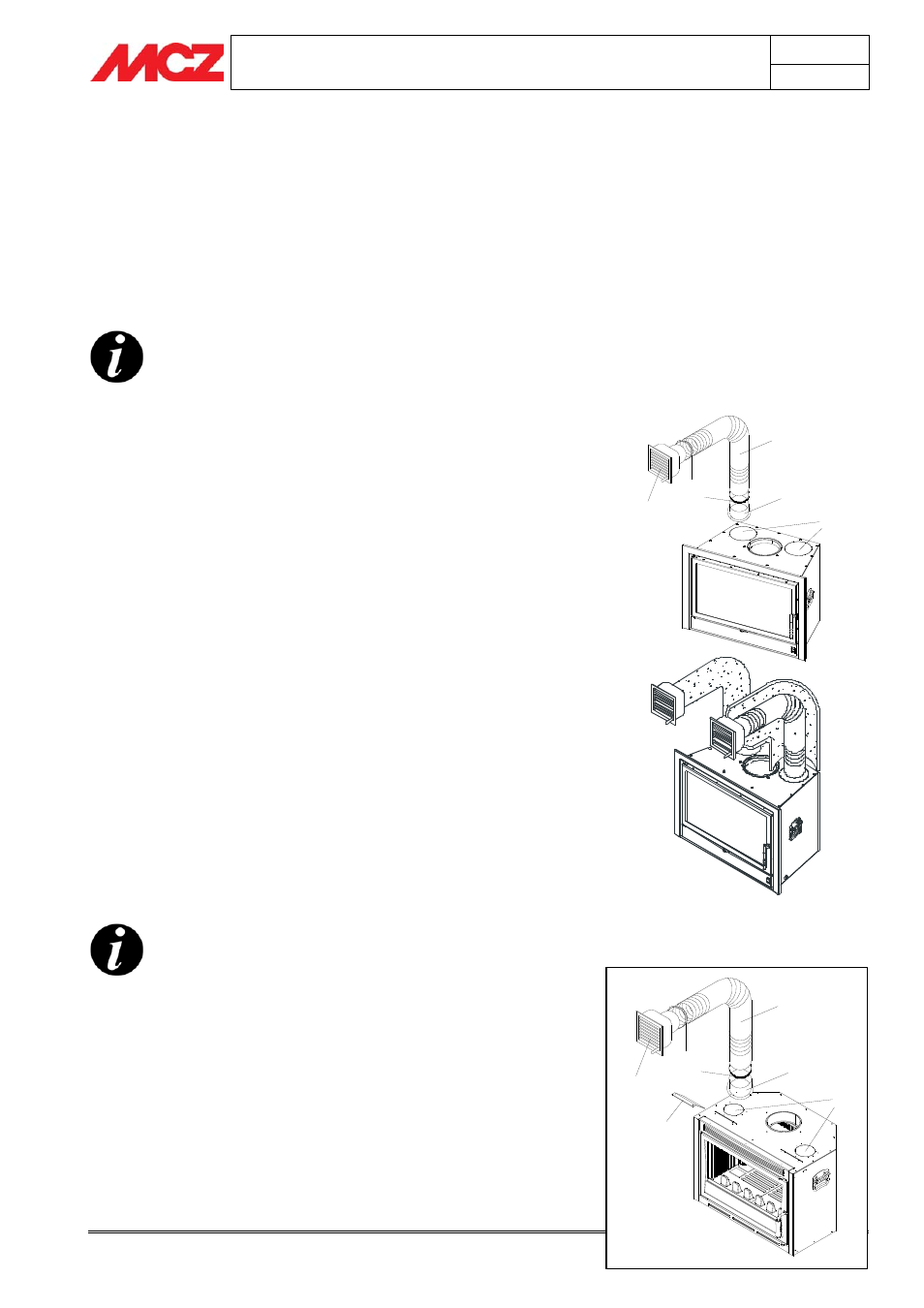

Montaje del kit de salida de aire caliente
A
B
C
F
D
E
A
B
C
D
E
