Capítulo 4
MANUAL DE INSTALACIÓN Y USO
pág.
22
Instalación y montaje Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida su reproducción
1 2
3
4
5
Amarillo-verde
Marrón
Celeste
6

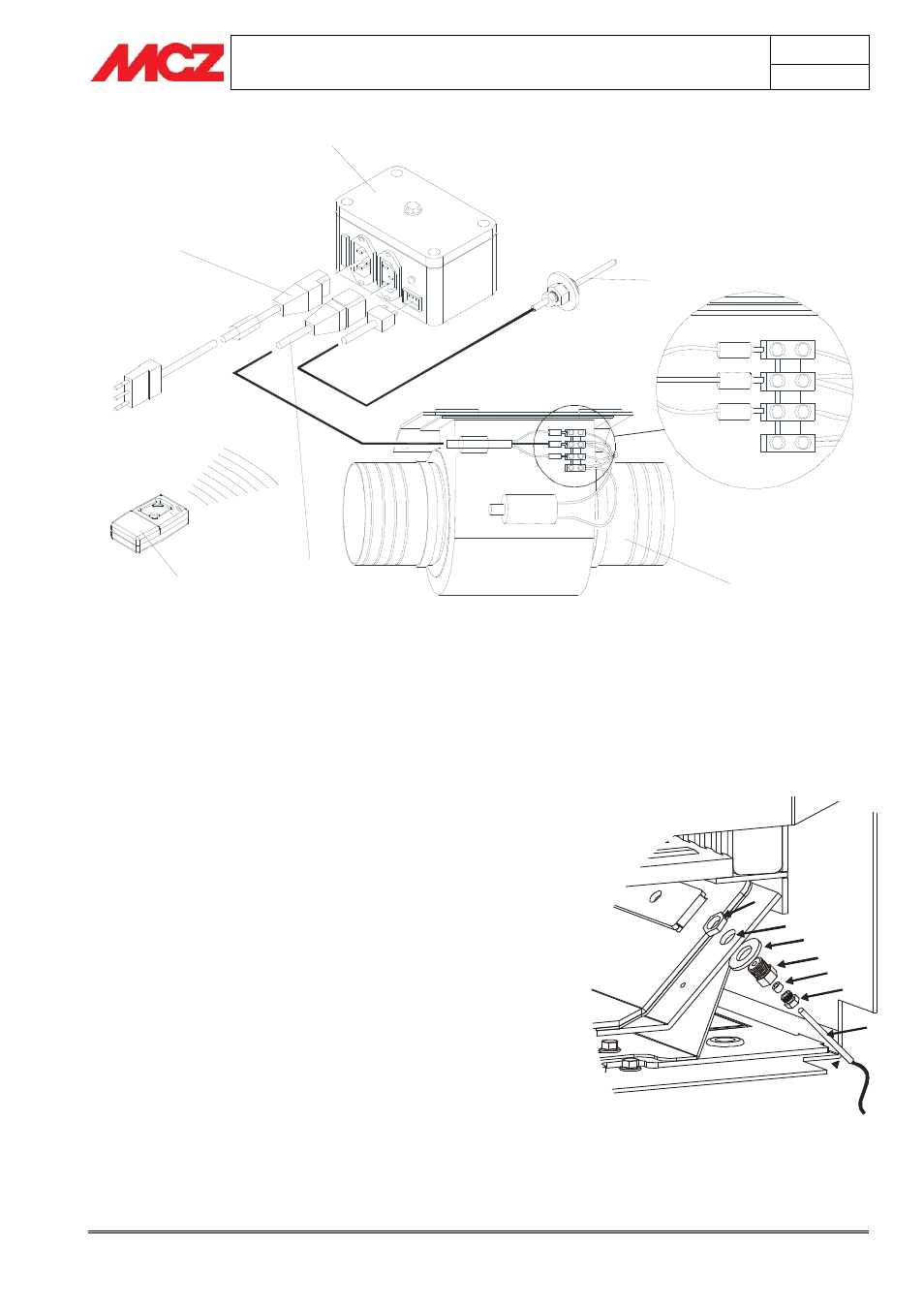

Una vez terminadas todas las fases de instalación de la conexión con el
conducto de humos, del kit de compensación (si se utiliza) y del kit de
protección de la repisa, se puede acoplar definitivamente el Superclima
dentro del hogar.
Sin embargo, se desmontan todas las partes internas del insertable, y por
tanto es necesario volver a montarlas de manera correcta, empezando
por el kit de ventilación (figura 5), siguiendo los siguientes pasos:
1. Conecte el cable eléctrico (2) procedente de la centralita al
motor del ventilador, como se muestra en la figura 5
2. Conecte el cable eléctrico de la sonda termostática (6) con el
cable procedente de la centralita (figura 5)
3. Conexión de la sonda para centralita FC 715 .
Introduzca la sonda M provista de tornillos de soporte
(D+F+G+H+L) en el orificio E mediante el procedimiento
siguiente (figura 7).
Enrosque, sin apretarlo, el tornillo de bloqueo de la sonda L en
el soporte de la sonda G, interponiendo el casquillo H.
Introduzca todo el soporte de la sonda G+H+L en el orificio E,
introduciendo previamente la arandela F y bloqueando el
conjunto con la tuerca D por la parte opuesta del soporte.
Introduzca la sonda M en el orificio del tornillo de bloqueo de la
sonda L hasta el fondo y apriete suavemente el tornillo L.
4. Introduzca el motor del ventilador en la caja porta-motor (5) y
conecte las bridas a los conductos de aire.
5. Conecte la centralita (4) situada en el exterior, según lo
especificado en el apartado 4.2.2, a la red eléctrica de la vivienda
y asegúrese de que se encienda el led rojo situado en la
centralita.
Kit de ventilación forzada
Montaje de la sonda para centralita FC715
E
F
G
H
D
M
L
