Capítulo 4
MANUAL DE INSTALACIÓN Y USO
pág.
21
Instalación y montaje Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida su reproducción
flexibles (D) encargándose de la fijación con las abrazaderas de
sujeción adecuadas (E). En la parte opuesta de las tuberías se aplican
las boquillas regulables (C) que posteriormente se deben fijar a la
contra-campana embellecedora.
Se aconseja:
• colocar las boquillas de salida de aire caliente a una altura no
inferior a 2 m del suelo, para evitar que el aire caliente golpee
directamente a las personas.
• aislar los tubos de canalización.
• No superar 1,5 m de canalización para cada salida.

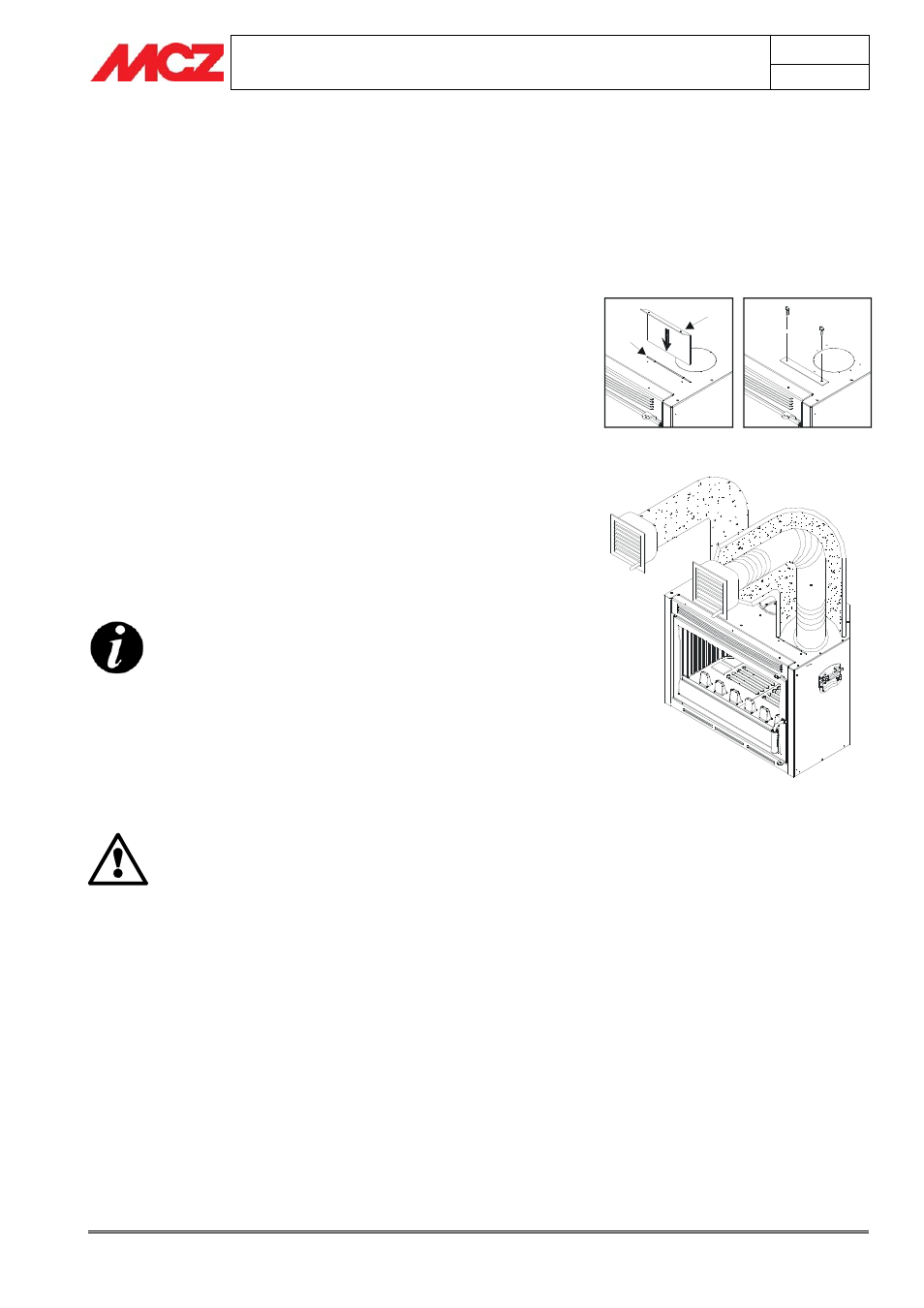

En el modelo Superclima existe además la posibilidad de instalar
taponados (F), que tienen la función de desviar el flujo de aire para
dirigirlo al interior de las tuberías. Recomendamos que quien realiza la
canalización monte estos desviadores de flujo para mejorar la afluencia
de aire a las boquillas.
Si se decide instalar los taponados, es necesario introducirlos en las
aberturas correspondientes (G), retirando el semiperforado y fijándolos
con los tornillos suministrados.
La instalación de los taponados permite dividir el flujo del aire en
aproximadamente un 70% hacia los conductos, y aproximadamente un
30% hacia la rejilla frontal de salida del aire caliente.
No es posible obstruir completamente la salida
frontal de aire caliente, ya que resulta necesaria para
el enfriamiento de la parte frontal de la estructura.
Además, se recomienda aislar los tubos de la
canalización para evitar las vibraciones transmitidas
por los ventiladores de aire forzado.
4.9. INSTALACIÓN DEL KIT DE VENTILACIÓN FORZADA SUPERCLIMA
LA EMPRESA NO RESPONDE POR DAÑOS DEBIDOS A
CONEXIONES INCORRECTAS O USO INADECUADO
DEL DISPOSITIVO.
El insertable Superclima está provisto de kit de ventilación forzada, con:
(1) Radiomando con batería interna
(2) Cable de ventilador con enchufe y terminales
(3) Cable de alimentación con enchufe y toma de corriente
(4) Centralita FC700 o FC715 con receptor radio incorporado
(5) Ventilador centrífugo 300m
3 /h 220v-50Hz
(6) Cable sonda con conector de acople rápido y termostato (MODELO FC700), o bien
(7) Cable sonda con conector de acople rápido y termostato (MODELO FC715)
F
G
