Capítulo 2
MANUAL DE INSTALACIÓN Y USO
pág.
8
Nociones teóricas para la instalación Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida su reproducción
2.4. CONEXIÓN AL CONDUCTO DE HUMOS
La conexión con el conducto de humos es un elemento muy importante y debe
efectuarse con gran cuidado puesto que, en caso de anomalías o errores de
fabricación, resulta realmente difícil intervenir para resolver el problema sin tener
que dañar la contra-campana. Además, la conexión se encuentra en una zona
de la chimenea en la que se alcanzan temperaturas muy elevadas, por lo que es
importante utilizar materiales idóneos, resistentes tanto al calor como a la acidez
de los humos producidos por la combustión.
Antes de iniciar las obras, es necesario prestar atención a los siguientes puntos:
• La conexión puede tener una inclinación máxima de 45° para evitar
excesivos depósitos de condensación, producida durante las fases
iniciales de encendido de la chimenea térmica, o excesivas
incrustaciones de creosota. Por otra parte, agiliza la evacuación de los
humos.
• Las conexiones deben ser metálicas, de acero inox 316 con
un espesor mínimo de 10/10 o de acero aluminado con un
espesor mínimo de 20/10. Está prohibido usar tubos flexibles
de acero inoxidable o de aluminio ya que comprometen la
seguridad de la conexión y pueden sufrir tirones o
desconchados que pueden originar pérdidas de humo.
• Los elementos de la conexión deben estar perfectamente sellados.
• La conexión con el conducto de humos no debe ser ni demasiado
larga, para evitar obstrucciones, ni demasiado corta, para evitar la
salida de humos.
Con la utilización de los conexiones metálicas, es
indispensable que éstas se encuentren aisladas con
materiales adecuados, como fibra cerámica, para evitar
deterioros de las obras de albañilería o de la contra-
campana embellecedora.
IMPORTANTE
Cualquier posible incremento de la sección de la conexión
debe realizarse directamente en la campana del insertable,
y no a lo largo del conducto de humos.
2.5. CONDUCTO DE HUMOS
El conducto de humos es el elemento fundamental para la eliminación
de los humos y, por lo tanto, debe cumplir con los siguientes requisitos:
• Ser impermeable y estar aislado térmicamente.
• Estar fabricado con materiales idóneos para resistir al calor, a la
acción de los productos de la combustión y a los posibles
vapores de condensación.
• Tener una desarrollo vertical con desviaciones del eje que no
superen los 45° y sin estrangulamientos.
• Respetar los requisitos indicados en el cuadro técnico, tales
como la sección interna de la chimenea y la altura.
• Tener una sección interna preferiblemente circular.
• Si ya existía antes y ha funcionado previamente, debe limpiarse.
El conducto de humos es de una importancia vital para
el funcionamiento correcto y la seguridad del
insertable.

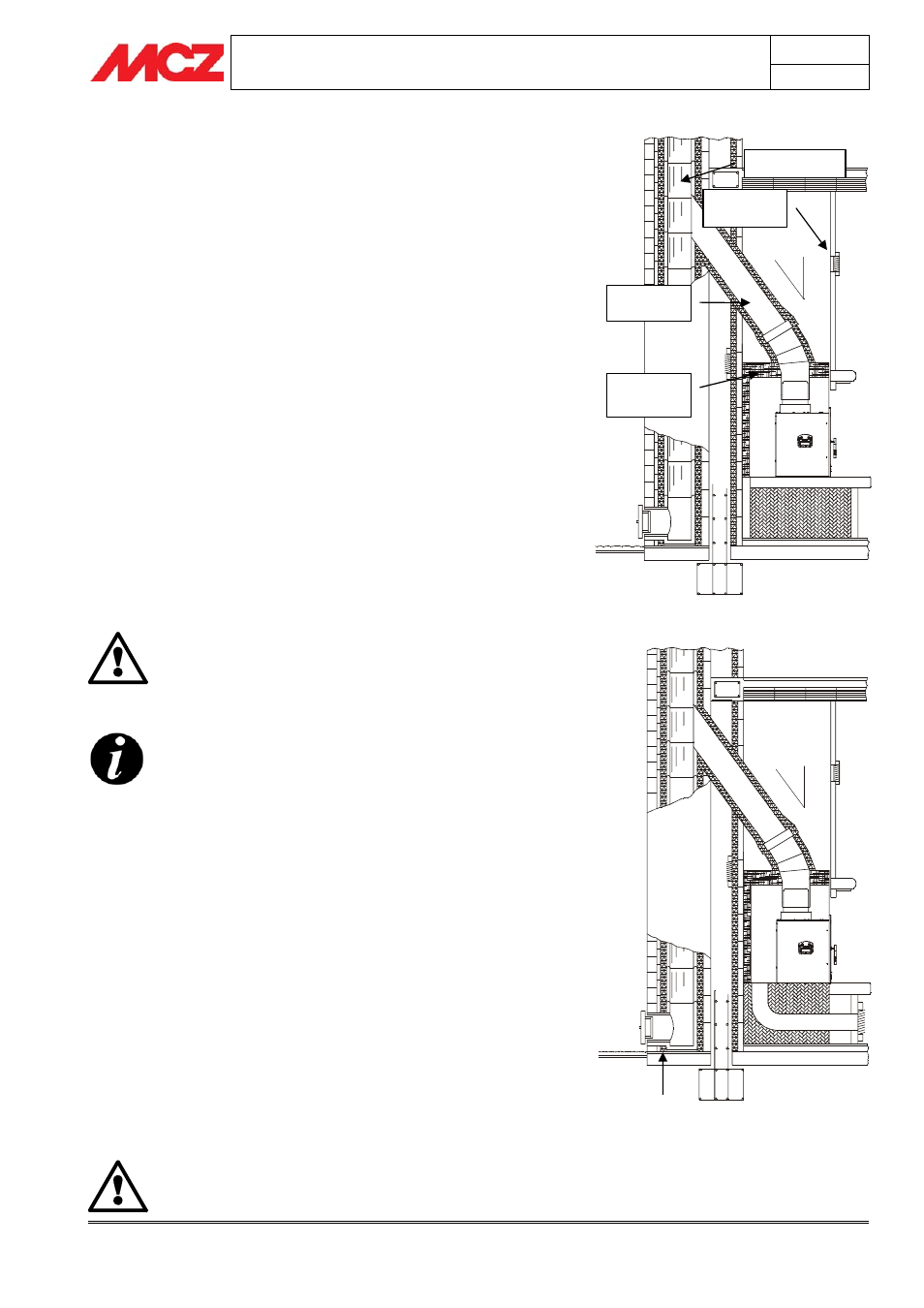

Representación de un conducto de humos
realizado correctamente con una cámara
con cierre estanco para la recogida y
evacuación de desechos sólidos de la
combustión en el pie del tramo ascendente
externo.
Conexión de
humos
Aislamiento en
fibra cerámica
Conducto de
h
Rejilla de la
campana
Ejemplo de conexión del insertable
45° Mбx.
