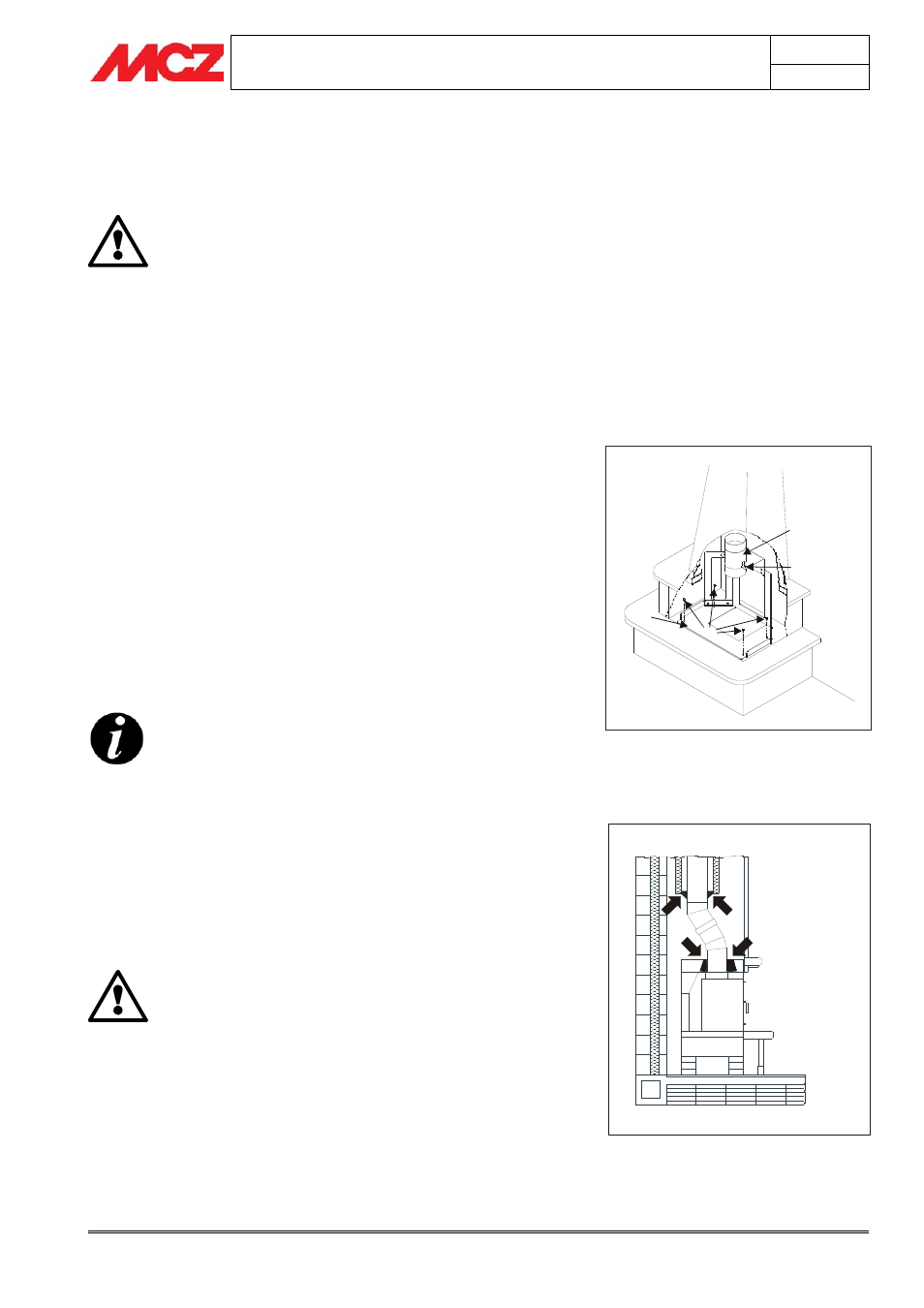

Capítulo 4
MANUAL DE INSTALACIÓN Y USO
pág.
17
Instalación y montaje Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida su reproducción
4.3. REGLAS GENERALES PARA EL MONTAJE
El insertable puede instalarse en hogares ya existentes o como hogar
autónomo, gracias a su estructura autoportante.
Si el insertable se monta en un hogar ya existente,
compruebe que las medidas del hogar sean
compatibles para su acoplamiento.
Si el insertable se monta sobre suelo o cerca de
paredes inflamables, estas se deben aislar de forma
adecuada y segura.
El modelo Superclima tiene unos requisitos
especiales para su colocación y montaje. Se invita al
instalador a consultar el capítulo 4.5
4.4. MONTAJE DE LOS INSERTABLES (todos los modelos)
Para facilitar el acoplamiento del insertable, especialmente sobre un
piso irregular de un hogar ya existente, se puede utilizar el accesorio
opcional GUÍA ARMAZÓN DE ACOPLAMIENTO, y para realizar la
conexión de humos, el accesorio opcional EMPALME TELESCÓPICO.
Estos accesorios no están disponibles para el modelo SmartBox
Para realizar esta operación solo hay que fijar el armazón (A) al piso
del hogar con los tacos suministrados (D) y en caso necesario, nivelar
el armazón utilizando rellenos. Además de la guía de acoplamiento, se
aconseja usar también el empalme telescópico (B) que, una vez
atornillado a la guía de acoplamiento a través de los anclajes (C),
permite efectuar la conexión con el conducto de humos antes de
acoplar el producto (vea el apartado 4.5.2)
Para el modelo Smartbox no están disponibles los
accesorios "Guía de acoplamiento" y "Empalme
telescópico"
4.5. CONEXIÓN CON EL CONDUCTO DE HUMOS (todos los modelos)
Se aconseja conectar el insertable con el conducto de humos mediante
tubos y curvas de acero aluminado, capaces de resistir tanto las
elevadas temperaturas que se alcanzan en este tramo como la
corrosión de los humos. Estas conexiones se encuentran disponibles a
petición en distintas medidas (vea los accesorios MCZ) y simplifican el
montaje, que se lleva a cabo empalmándolas entre sí.
El tubo flexible de acero o aluminio está prohibido
por la normativa vigente para la conexión del
insertable al conducto de humos.
4.5.1. Conexión directa entre insertable y conducto
de humos
Perfore y desmantele la campana de arcilla ya existente e introduzca
los elementos en el conducto de humos, con cuidado de no superar los
45° de inclinación y de realizar correctamente el tapado, si fuera
necesario, para evitar que el hollín o la ceniza que cae por el conducto
de humos se deposite en el insertable. (Figura 3)
Tapado de la conexión de humos directa
B
A
C
D
Colocación de la guía de acoplamiento y
realización del empalme telescópico
