2.4.
CONEXIÓN CON EL CAÑÓN DE HUMOS
La conexión con el cañón de humos es una operación muy importante y debe
efectuarse con gran cuidado puesto que, en caso de que se verifiquen anomalías o
errores de fabricación, resulta realmente difícil intervenir para resolver el problema
sin tener que dañar la contra-campana. Además, la conexión se encuentra en una
zona de la chimenea en la que se alcanzan temperaturas muy elevadas, por lo que
es importante utilizar materiales idóneos, resistentes tanto al calor como a la acidez
de los humos producidos por la combustión.
Antes de iniciar las obras, es necesario prestar atención a los siguientes puntos:
 La conexión puede tener una inclinación máxima de 45° para evitar
excesivos depósitos de condensación, producida durante las fases iniciales
de encendido de la chimenea térmica, o excesivas incrustaciones de
creosota. Por otra parte, agiliza la evacuación de humos.
 Los racores deben ser metálicos, adecuados a las
condiciones específicas de funcionamiento del producto
y con marcado CE (EN1856-2). No se admite el uso de
tubos metálicos flexibles y extensibles.
 Los elementos de la conexión deben estar perfectamente sellados.
 La conexión con el cañón de humos no debe ser ni demasiado
larga, para evitar obstrucciones, ni demasiado corta, para evitar
la filtración de humos.
Con la utilización de los empalmes metálicos, es
indispensable que éstos se encuentren aislados con
materiales adecuados, como colchonetas de fibra
cerámica, para evitar deterioros de las obras de
albañilería o de la contra-campana embellecedora.
IMPORTANTE
Cualquier posible incremento de la sección de la conexión
debe realizarse directamente encima de la campana de la
chimenea térmica, y no a lo largo del cañón de humos.
2.5.
CAÑÓN DE HUMOS
El cañón de humos es el elemento fundamental para la eliminación
de los humos y, por lo tanto, debe cumplir con los siguientes requisitos:
 Ser impermeable y estar aislado térmicamente.
 Estar realizado con materiales que resistan al calor, a la acción de
los productos de la combustión y a las posibles condensaciones.
 Tener una evolución vertical con desviaciones en el eje no
superiores a 45º y sin estrechamientos.
 debe adecuarse a las condiciones específicas de
funcionamiento del producto e incluir el marcado CE (EN1856-
1, EN1443).
 debe estar dimensionada correctamente para cumplir las
exigencias de tiro/salida de humos necesario para el correcto
funcionamiento del producto (EN13384-1).
 Tener una sección interna preferiblemente circular.
 Si ya existía y ha funcionado debe limpiarse.
El cañón de humos es de una importancia primaria
para el funcionamiento correcto y la seguridad de la
chimenea térmica.

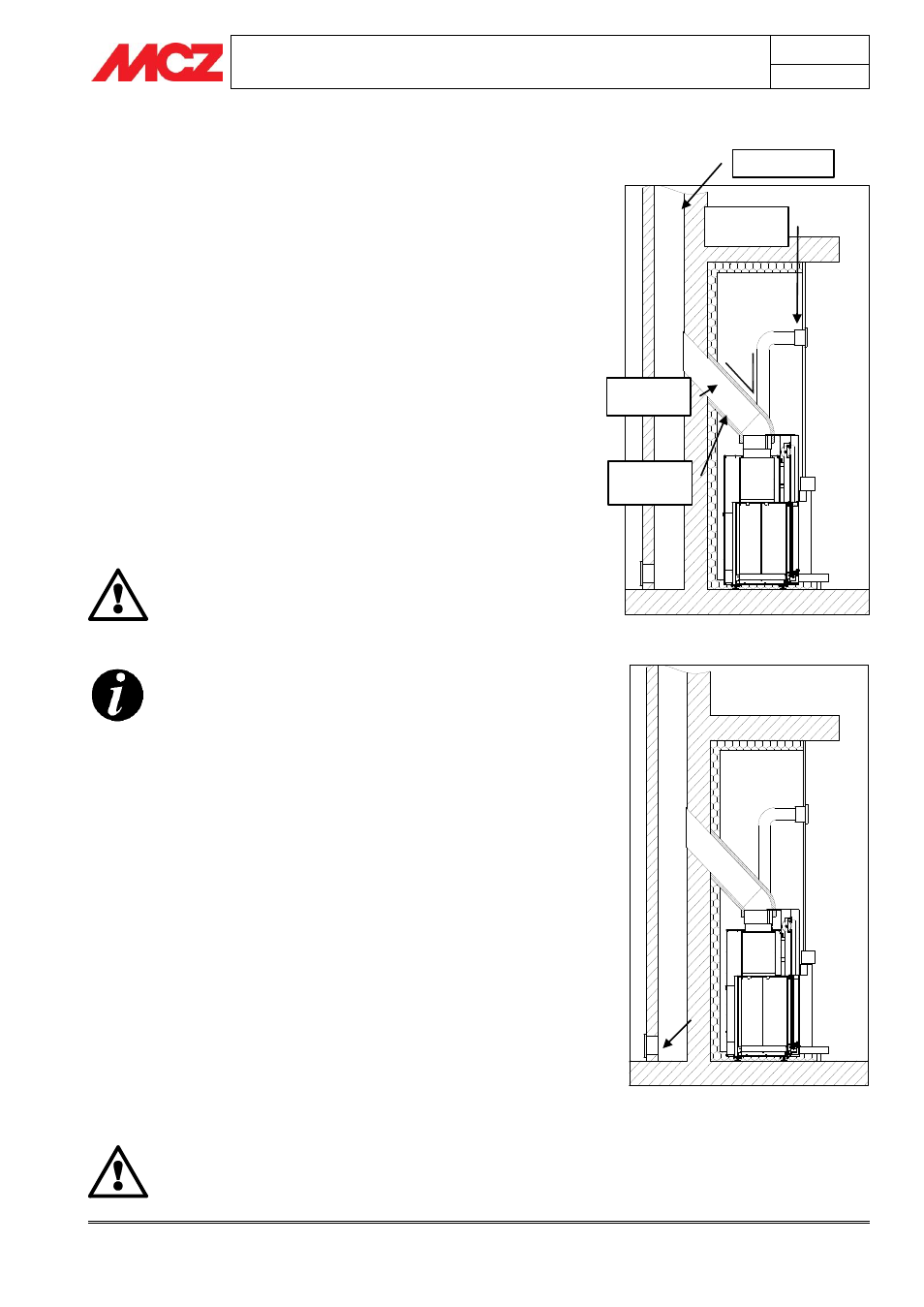

Ejemplo de conexión de la chimenea térmica
Conexión de
humos
Cañón de humos
Rejilla de la
campana
Aislamiento en
fibra cerámica
Representación típica de conducto de humo
correctamente realizado con al pie del
tramo ascendente externo la colocación de
una cámara con portezuela de estanqueidad
para la recogida y la descarga de los
materiales sólidos producidos por la
combustión.
