MANUAL DE INSTALACIÓN Y USO
Capítulo 4
pág. 23
Instalación y montaje Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción
4.6.
TOMA DE AIRE EXTERIOR E INTERIOR
4.6.1. Entrada del aire de combustión
Las chimeneas térmicas FORMA PURO están predispuestas con dos
orificios laterales de 100 mm de diám. ya abiertos, para la entrada del
aire necesario para la combustión.
Conecte por medio de abrazaderas de 100 de diám. y de un tubo
flexible al menos una de las entradas de aire comburente (Fig. 4) a
rejillas externas o internas del lugar del instalación, de tal forma que el
recorrido esté separado del seguido por el aire de convección natural o
forzada.
NO CERRAR EN NINGÚN CASO LOS ORIFICIOS DE
ENTRADA DEL AIRE COMBURENTE.
PRESTAR ATENCIÓN, DURANTE LAS FASES DE
POSADO DEL REVESTIMIENTO, A QUE NINGÚN
COMPONENTE DE ÉSTE OBSTRUYA LAS ENTRADAS DE
AIRE.
CONECTE AL MENOS UNA DE LAS DOS
CANALIZACIONES Y PÓNGALA SIEMPRE FUERA DEL
REVESTIMIENTO DE LA CHIMENEA TÉRMICA. SI NO
SE RESPETA DICHA REGLA, EL KIT COMFORT AIR
PODRÍA ASPIRAR EL AIRE DESTINADO A LA
COMBUSTIÓN.
4.6.2. Entrada de aire para la ventilación natural
Si la chimenea térmica se instala con ventilación natura, es decir, sin
ventilador eléctrico, efectuar una toma de aire exterior comburente de
300 cm² netos en la parte trasera del monobloque, para que así fluya
siempre aire fresco hacia la chimenea térmica (figura 5)
Es indispensable que esta disposición se respete al pie de la letra; de lo
contrario, la falta de oxígeno puede perjudicar tanto a la combustión
como al rendimiento calorífico del producto.
4.6.3. Entrada de aire para la ventilación forzada
4.6.3.1.
Canalizaciones para kit COMFORT AIR
Si la chimenea térmica se instala con ventilación forzada, es decir,
usando el kit Comfort Air, realice las tomas de aire y las canalizaciones
como se indica a continuación:
para un intercambio correcto de oxígeno dentro de la habitación, se
recomienda realizar una toma de aire A de 150 cm², de tal forma
que pueda tomar aire limpio y fresco. La otra toma B se debe
realizar dentro del lugar de instalación de la chimenea térmica (ésta
también debe ser de 150 cm²).
Esta modalidad permite una correcta mezcla del aire dentro del lugar
de instalación y un mejor enfriamiento de la estructura de la
chimenea térmica (Figura 6)
Para aquellos que no tuvieran la posibilidad de realizar este tipo de
conexión, en cualquier caso, se impone la realización de ambas
canalizaciones, ya se dirijan éstas al interior al exterior.

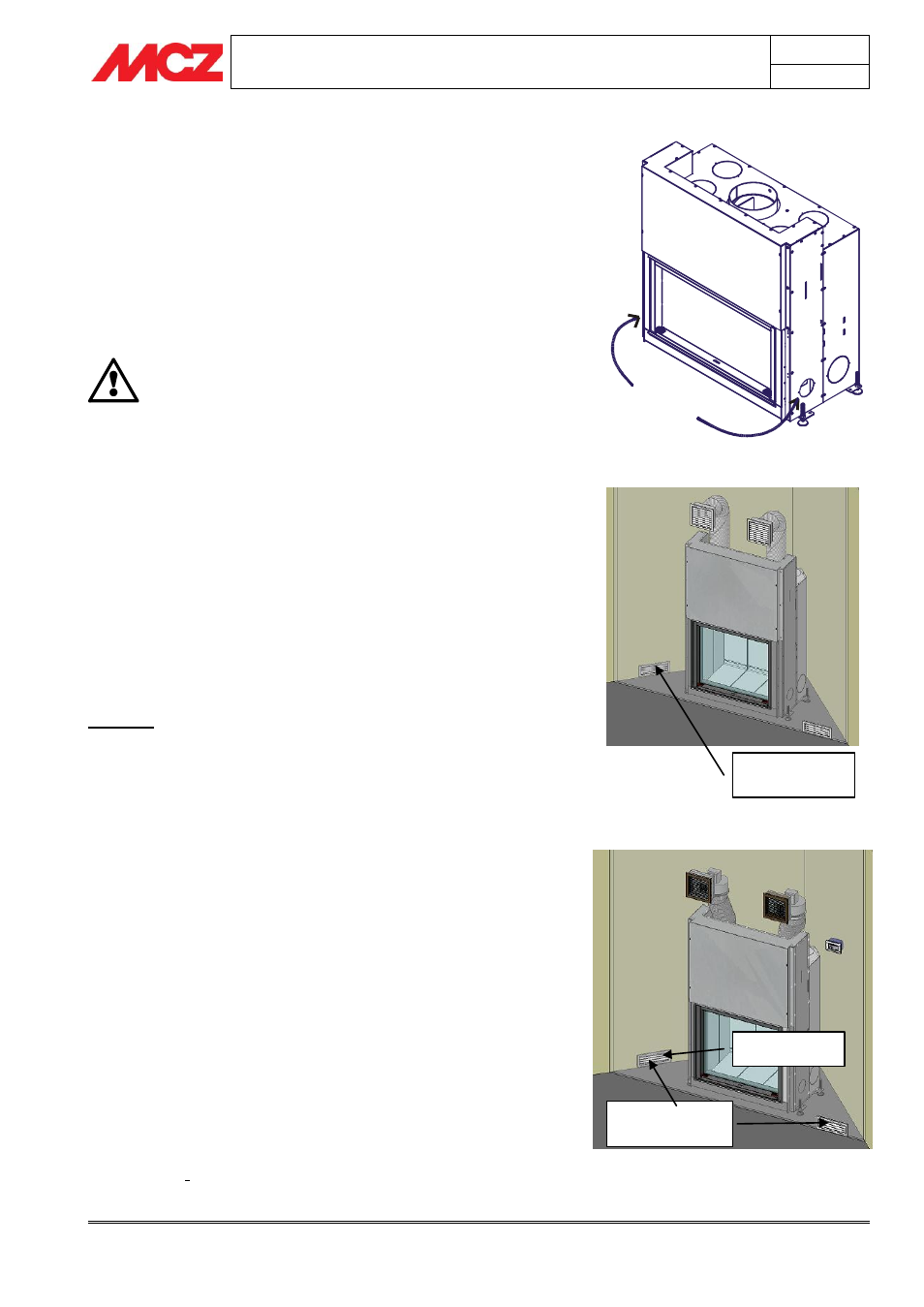

Figura 6 - Toma de aire para canalizaciones
para kit Comfort Air.
Tomas de aire interior y
exterior de 150 cm 2 para el
aire de ventilación forzada.
Toma de aire comburente
de 150 cm 2
Figura 5 – Toma de aire exterior comburente
y de ventilación natural
Entradas de aire
comburente 100
Ø
A
B
Toma de aire exterior
comburente 300 cm 2
Figura 4 – Entradas de aire comburente.
