MANUAL DE INSTALACIÓN Y USO
Capítulo 5
pág. 36
Kit comfort air Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción

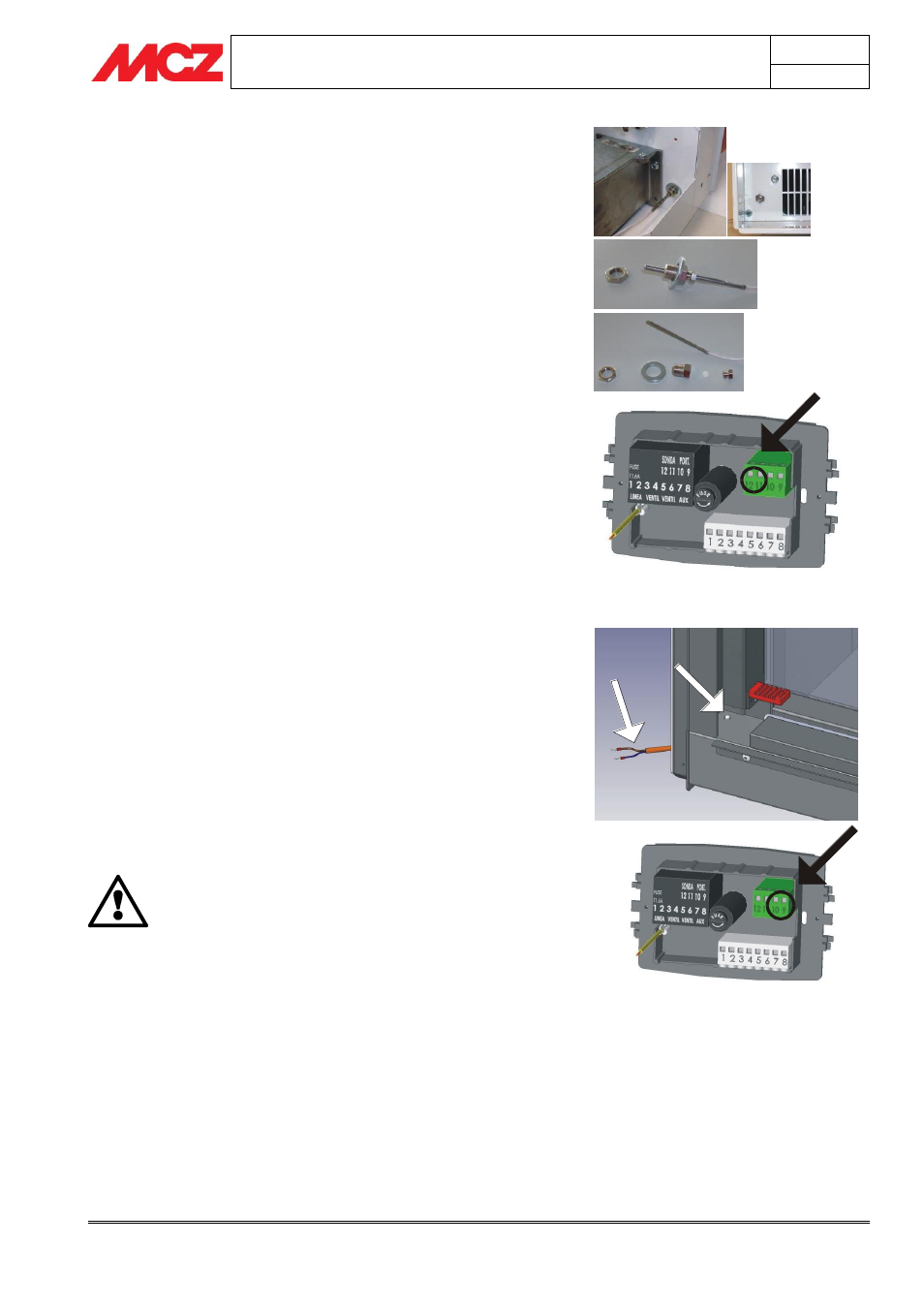

5.6. MONTAJE DE LA SONDA DE TEMPERATURA
La sonda de temperatura se debe conectar a la centralita y a la
canalización (1) de un kit (véase el esquema de más abajo) y tiene una
longitud de 2,5 metros. Una distancia superior implica la realización de
una prolongación a cargo del instalador.
MONTAJE DE LA SONDA
 Introduzca la pieza de plástico C en D y enrosque el B sin
forzar. En la parte roscada de la pieza D introduzca la arandela
E
 El grupo formado así A1 debe introducirse en la parte rígida del
cable de la sonda A
 Identifique el orificio pasante de introducción de la sonda en la
canalización (1): en la rejilla, en la parte inferior izquierda,
junto al ventilador.
 Introduzca en el orificio el cable de la sonda A con el bloque A1
y fíjelo por la otra parte con la tuerca F
 Introduzca el otro extremo del cable de la sonda A en la
centralita, en la posición indicada (12-11)
5.7.
INTERRUPTOR DE APERTURA DE PUERTA
En las chimeneas térmicas de la línea “Puro” hay un interruptor
instalado por MCZ que, en caso de ventilación forzada, debe conectarse
a los bornes 9-10 de la centralita, tras haber extraído la conexión entre
los 2 bornes dispuesta por el fabricante. Para ello, disponga una
prolongación de longitud adecuada, de material de silicona para altas
temperaturas, asegurándose de que el cable no entre en contacto con
las partes calientes de la chimenea térmica.
Este interruptor deshabilita el funcionamiento de los
ventiladores cuando la puerta de la chimenea térmica está
abierta; esta situación se indica mediante el parpadeo del indicador
luminoso de ventilador activado (led 2 vea el cap.5.5).
IMPORTANTE
MCZ no responde de posibles fugas de humo por las
boquillas si no se conecta correctamente el interruptor
a la centralita.
A1
F
B
A1
A
B
C
D E
F
