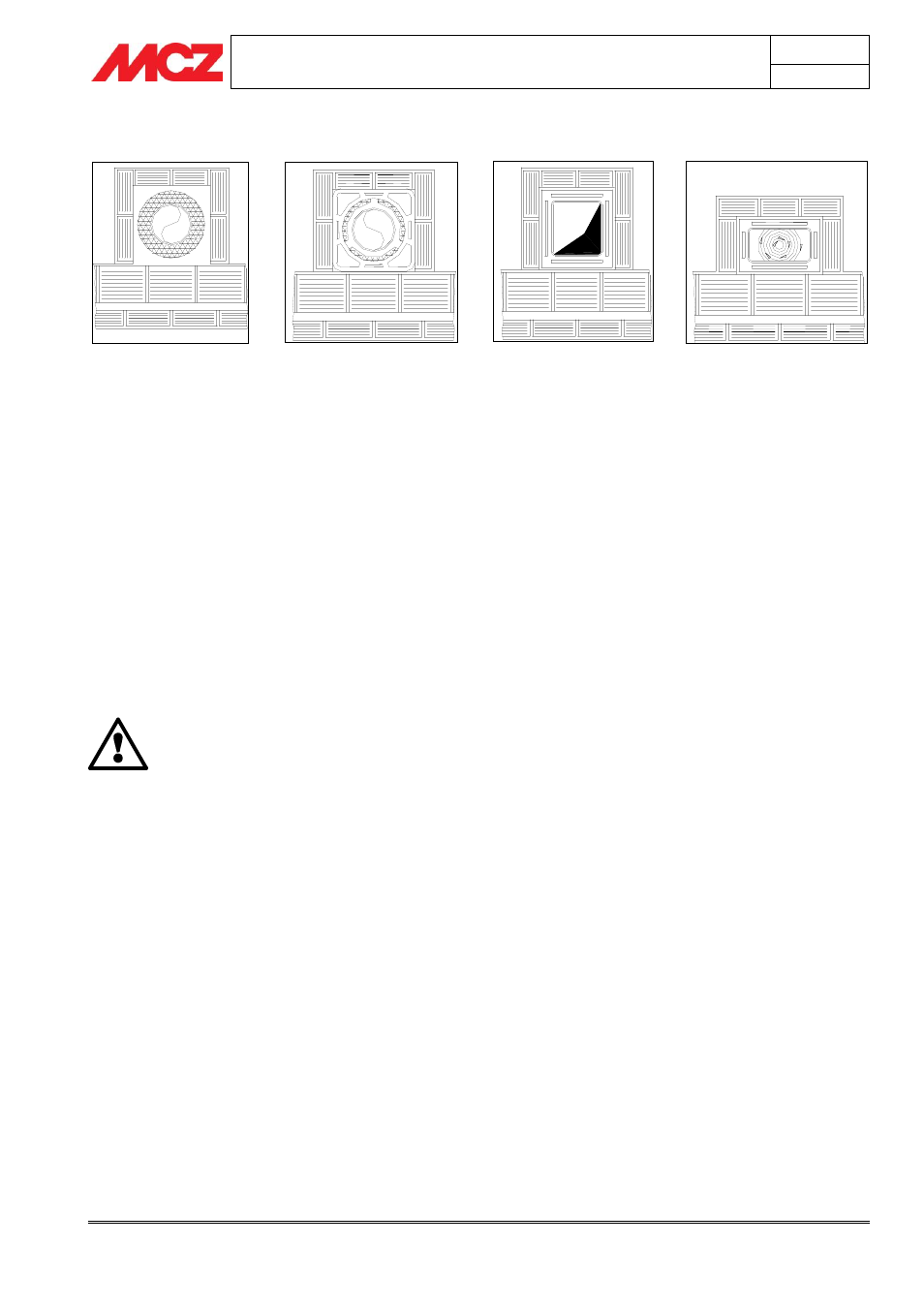

2.5.1. Ejemplos de cañones de humos
En aquellos cañones de humos con sección cuadrada o rectangular, las aristas
deben estar redondeadas con un radio de, al menos, 20 mm. Para la sección
rectangular, la proporción de los lados internos debe ser de ≤1,5.
Las secciones/largos del conducto de humos indicados en la tabla de
datos técnicos están indicados para una correcta instalación. Las
posibles configuraciones alternativas deben dimensionarse
correctamente según la norma EN13384-1.
Es aconsejable que el conducto de humos posea una cámara de
recogida de materiales sólidos bajo la entrada del canal de humo, de
manera que pueda abrirse e inspeccionarse con facilidad desde una
puerta de cierre hermético.
IMPORTANTE
En caso de que haya dudas acerca de las prestaciones del
cañón de humos o de que sus dimensiones sean distintas
de las recomendadas, le aconsejamos encarecidamente
que llame a un instalador autorizado por MCZ para que
realice un estudio del lugar y mediciones instrumentales
de las prestaciones de del cañón de humos (mediciones
con micromanómetro)
MCZ S.p.A. declina toda responsabilidad con respecto
a un mal funcionamiento de la chimenea térmica si
éste se debe a un cañón de humos de dimensiones no
adecuadas o instalado de tal forma que no satisfaga
los requisitos enumerados.
Cañón de humos de acero
AISI 316 con doble cámara
aislada con fibra cerámica
o equivalente, con una
resistencia de 400 °C.
EXCEPCIONAL Cañón de humos de refractario
con cámara doble aislada y
envoltura externa de hormigón
aligerado con algún material
alveolar como la arcilla.
BUENA Cañón de humos tradicional
de arcilla, sección cuadrada
con insertos aislantes vacíos.
BUENA Evitar cañones de humos de
sección rectangular cuyo lado
mayor sea el doble del menor,
como 20x40 o 15x30.
MEDIOCRE
