5. KIT COMFORT AIR - VENTILACIÓN NATURAL Y VENTILACIÓN
FORZADA

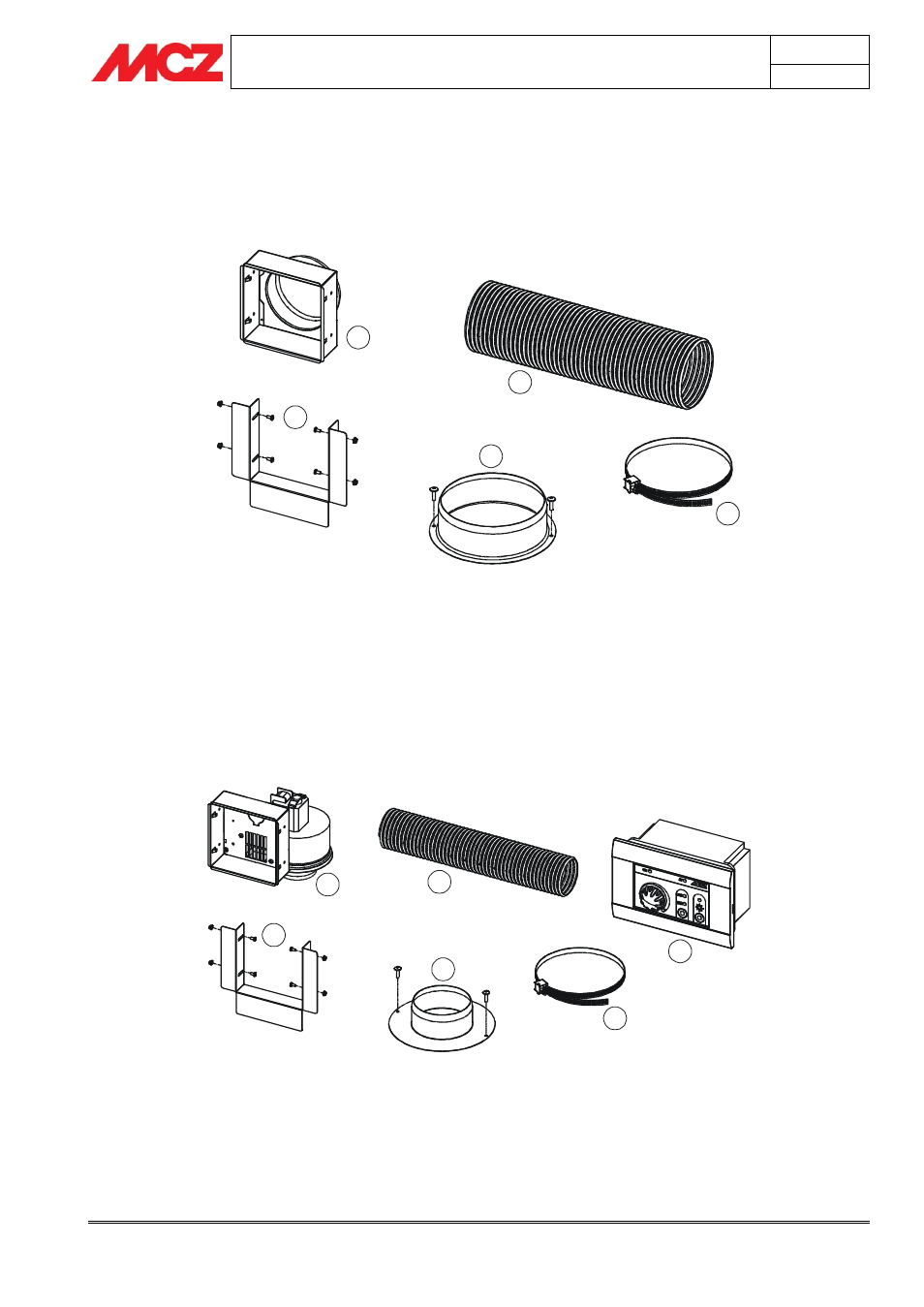

5.1.1. Componentes del kit de ventilación natural con y sin iluminación
1
2
4
3
5
1. Estructura de la boquilla de ventilación natural de
base (dos piezas)
2. Grupo del estribo de fijación (dos piezas)
3. Tubo flexible Ø 150 L=1,5 m (dos piezas)
4. Abrazadera Ø 150 (dos piezas)
5. Banda aprieta-tubo D.60-170 (cuatro piezas)
5.1.2. Componentes del kit de ventilación forzada con y sin iluminación
1
2
3
4
5
6
1. Estructura de la boquilla con ventilador con y
sin iluminación (dos piezas)
2. Grupo del estribo de fijación (dos piezas)
3. Tubo flexible Ø 10 L=1,5 m (dos piezas)
4. Abrazadera Ø 100 VF (dos piezas)
5. Banda aprieta-tubo D.60-170 (cuatro piezas)
6. Central de control
