MANUAL DE INSTALACIÓN Y USO
Capítulo 5
pág. 37
Kit comfort air Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción

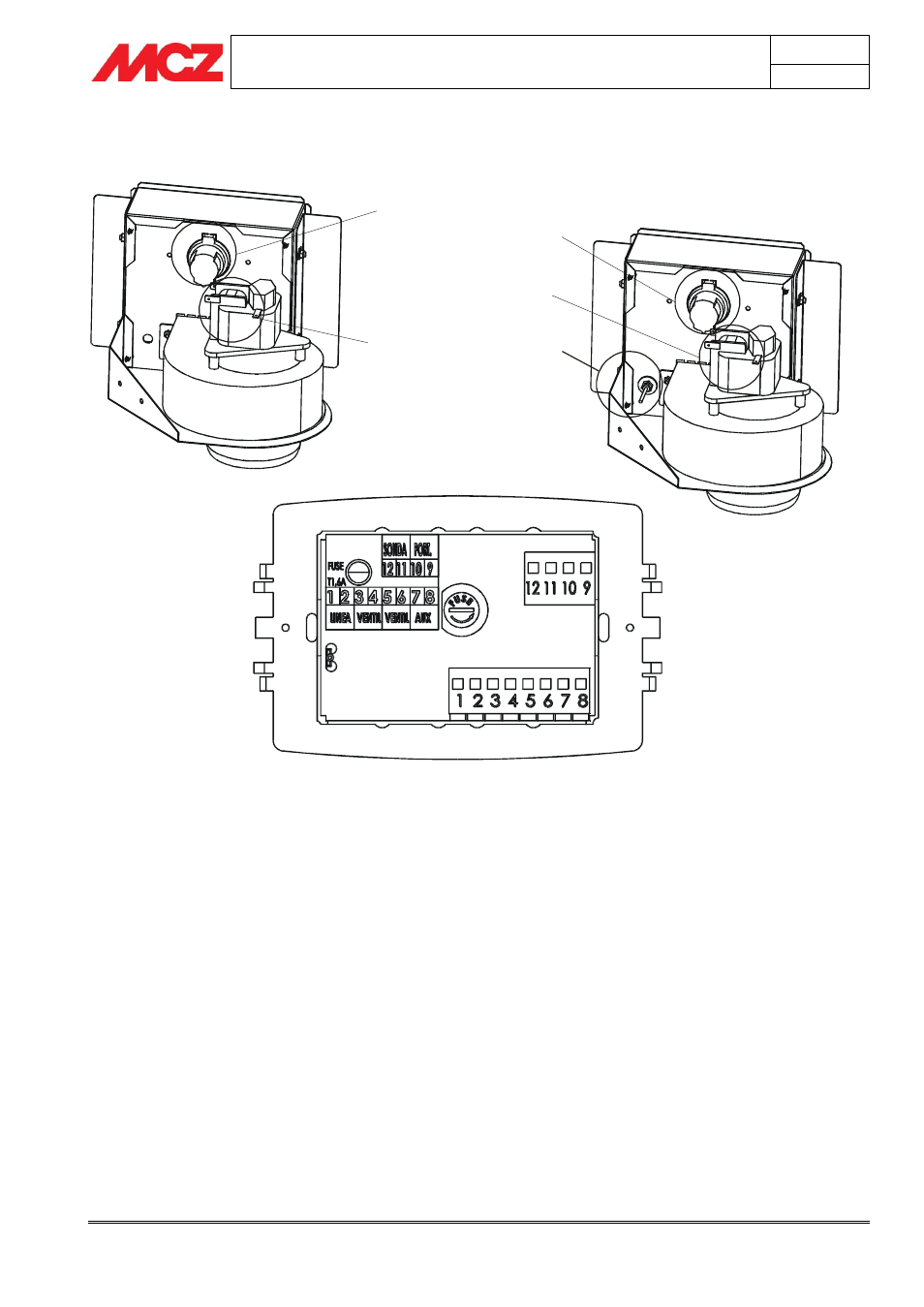

5.8.
CONEXIONES
LÍNEA (1-2 LINEA)
VENTILADOR 1 (3-4 VENTIL.)
VENTILADOR 2 (5-6 VENTIL.)
LUZ (7-8 AUX)
INTERRUPTOR DE APERTURA DE LA PUERTA (9-10 PORT.)
SONDA (11-12 SONDA)
BORNE PARA LA TOMA DE TIERRA (A)
Conecte los ventiladores 1 y 2 a los bornes correspondientes de la
centralita (3-4 y 5-6).
Conecte la sonda (11-12) (véase el punto 5.6).
Conecte, en caso de bombilla con lámpara, el cable de alimentación a la
centralita, en los bornes adecuados (7-8). En caso de boquilla con
lámpara para ventilación natural, conéctela a su propio interruptor.
Conecte el cable de alimentación de la centralita (1-2) a la toma de red
230 V 50 Hz.
Una vez realizadas las conexiones, active el funcionamiento MAN e intente
encender los ventiladores para ver si todo funciona. Gire el mando de
izquierda a derecha para probar las distintas velocidades.
Una vez acabadas las conexiones, monte las boquillas elegidas.
11-12
A
7-8
7-8
5-6
3-4
