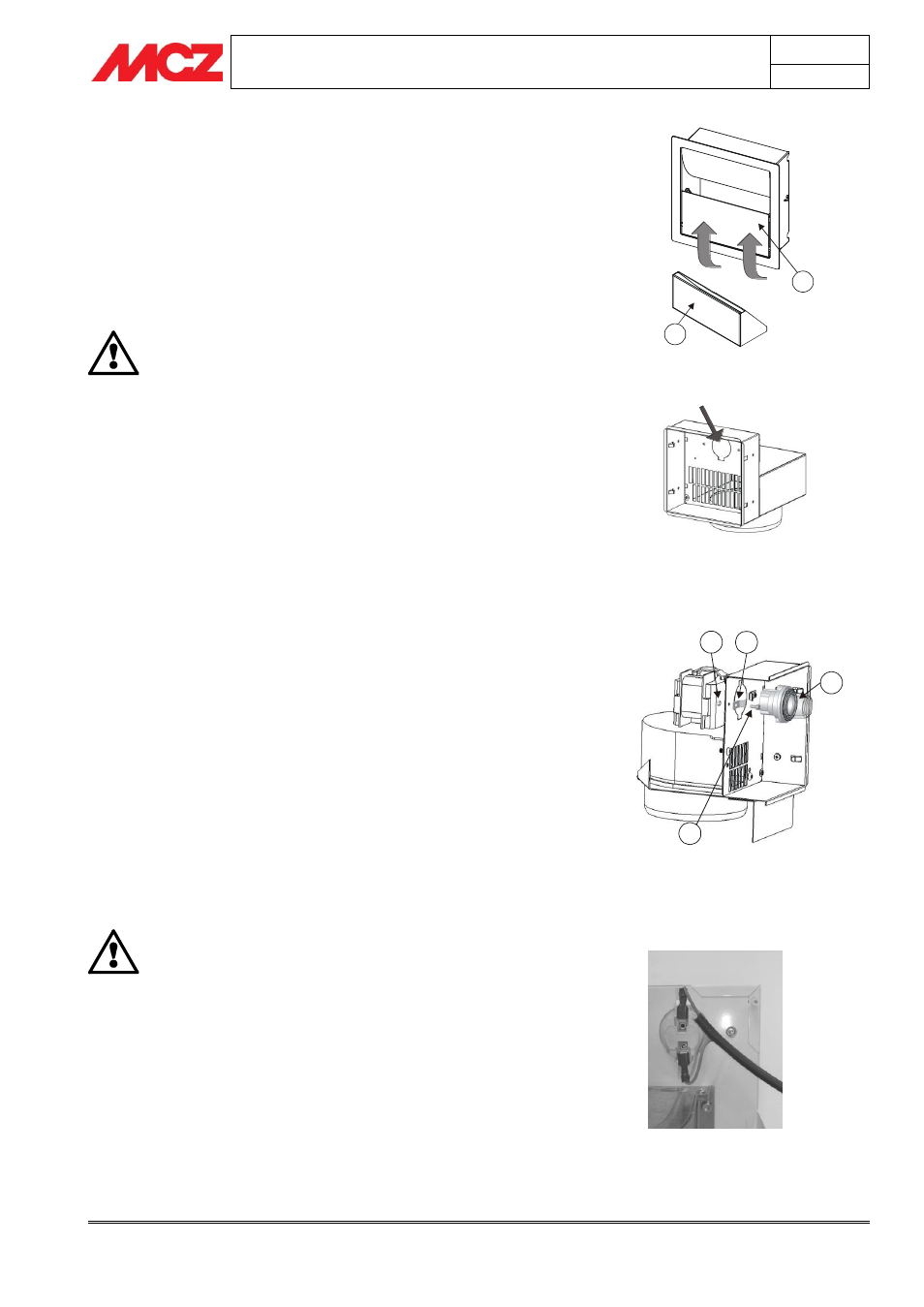

MCZ Forma Wood 115 - Manual (Página 31)

MANUAL DE INSTALACIÓN Y USO
Capítulo 5
pág. 31
Kit comfort air Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción
5.3.1.
Variante para boquilla con bandeja
La bandeja (2) porta-esencias está disponible sólo en la bandeja
unidireccional con y sin luz, y tiene la finalidad de humidificar el aire.
La bandeja (2) se puede extraer con facilidad de su alojamiento: es
suficiente con levantar la compuerta (1) tirando hacia abajo y extraer la
bandeja (Fig. 4).
Introduzca en la bandeja sólo agua o, si es necesario, esencias para
perfumar la habitación.
IMPORTANTE
LA BANDEJA DEBE EXTRAERSE DE SU ALOJAMIENTO
PARA EL LLENADO SÓLO CUANDO LA BOQUILLA ESTÉ
FRÍA Y EL MONOBLOQUE APAGADO
5.3.2.
Variante para boquilla con iluminación
En caso de que se decida instalar el kit de ventilación con iluminación, es
necesario quitar la superficie semi-cizallada que se encuentra en la
estructura de la boquilla (Fig. 5) y pre-montar la lámpara (a).
Para abrir el semi-cizallado, es suficiente con romper con un martillo de
goma la superficie pre-cortada. (Fig. 5)
Monte la lámpara (a) en la estructura de la boquilla, en
correspondencia con la superficie semi-cizallada que se acaba de quitar,
de tal forma que aquélla se dirija a la parte delantera de la estructura
(Fig. 6). Fije la lámpara usando los dos estribos (c) con los tornillos (b)
y los bulones (d) entregados.
Una vez introducida la lámpara (a) realice las conexiones eléctricas. En
la parte trasera, introduzca dos terminales hembra en las puntas de la
lámpara (Fig. 7).
En caso de ventilación forzada, es necesario conectar el cable de alimentación
de la lámpara (suministrado) a la centralita en el borne correspondiente. Para
la ventilación natural, es necesario realizar la conexión a un interruptor a
pared (a cargo del instalador).
Los cables entregados para la conexión de la lámpara tienen una
longitud de 2,5 metros. Para longitudes superiores, predisponga una
prolongación.
IMPORTANTE
El cable para la conexión de la lámpara/ventilador está
hecho en material de silicona para soportar las altas
temperaturas. En caso de prolongaciones del cable (por
encima de 2,5) metros y, en cualquier otro caso, asegúrese
de que el cable no entre en contacto con las partes
calientes del monobloque y de los tubos de empalme del
aire de dentro del revestimiento o de la estructura.
Si se instala el kit Comfort Air con iluminación, es
necesario pre-montar la lámpara en el kit antes de
introducirlo en el orificio.
1
2
Figura 5 - Superficie semi-cizallada para la
introducción de la lámpara
Figura 7 - Conexiones eléctricas de la
lámpara
Figura 6 - Fijación de la lámpara
Figura 4 - Bandeja
a
b
c d
