4.2.1. Convección natural (VN)
Si se adopta este sistema, el instalador deberá quitar las superficies
semi-cizalladas ubicadas en los costados del monobloque (como se
representa en la figura 1 ) para facilitar el intercambio térmico y la
circulación del aire.
Las superficies semi-cizalladas superiores tienen una forma circular de
150 mm de diám y es necesario abrir y canalizar, al menos, dos de
ellas, para una difusión correcta del aire caliente.
Para abrir las superficies semi-cizalladas, es suficiente golpear con un
martillo de goma sobre los cizallados precortados y eliminarlos del
monobloque.
4.2.2. Convección forzada (VF)
Si adopta este sistema, adquiera el Kit Comfort Air opcional y siga las
instrucciones indicadas en el apartado 5.3 “Instalación de kit comfort
air”.
4.3.
DESBLOQUEO DE LOS CONTRAPESOS
La chimenea térmica se entrega con los contrapesos de deslizamiento
bloqueados, para evitar que, durante el transporte, produzcan golpes
peligrosos que podrían dañar tanto las partes implicadas en el
deslizamiento como la puerta y el vidrio cerámico.
Para desbloquear los contrapesos y, por lo tanto, la puerta, quitar los
tornillos como se indica en la figura 2 , desde ambos lados de la
chimenea térmica.
Quitar los tornillos de fijación de los contrapesos sólo
después de haber colocado la chimenea térmica y
haber comprobado que el vidrio esté íntegro.
NO MOVER NI DESPLAZAR LA CHIMENEA TÉRMICA SIN
LOS TORNILLOS DE FIJACIÓN DE LOS CONTRAPESOS.
Los daños provocados por la inobservancia de esta regla
serán a cargo del cliente o del responsable directo.
4.4.
POSICIONAMIENTO
La chimenea térmica FORMA se puede colocar tanto en ángulo como a pared.
Se puede personalizar con los revestimientos de MCZ, o construirlos durante
la instalación con materiales resistentes a las altas temperaturas.
Las chimeneas térmicas son monobloques autoportantes que simplifican la
instalación, ya que no necesitan de ningún apoyo adicional.
Para facilitar el desplazamiento del monobloque hasta el punto en el
que se debe instalar, MCZ proporciona cuatro ruedas giratorias que,
una vez montadas, hacen más cómodo y menos cansado el
desplazamiento de la chimenea térmica.
Las cuatro ruedas que se encuentran dentro de la boca del hogar, junto con el
resto del equipo que se suministra, deben montarse en los orificios
predispuestos, ubicados junto a los orificios para el montaje de las patas de
regulación (figura 3b). Una vez colocada la chimenea térmica, las ruedas
deben elevarse del suelo o eliminarse, para que el monobloque quede estable
sobre el suelo.
Evaluar siempre las condiciones estáticas del plano sobre el que
gravitará el peso y dejar un mínimo de 5 cm de vacío de aire
entre la chimenea y las paredes.

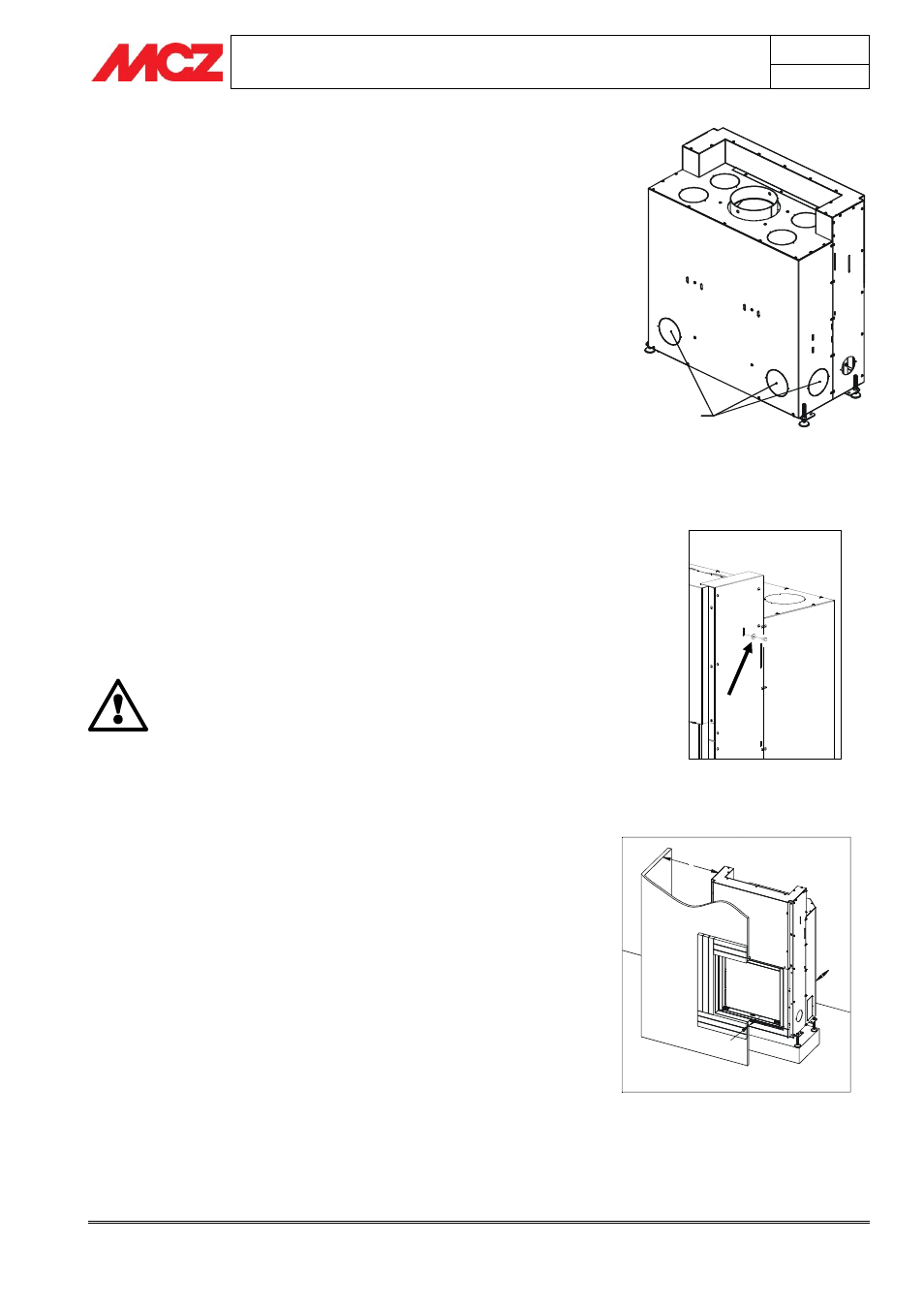

Figura 1 – Superficies semi-cizalladas de
FORMA
Figura 3a – Distancias del monobloque desde
las paredes y desde el revestimiento
Figura 2 – Tornillo de bloqueo de los contrapesos
Semi-cizalladas
5 cm
min.
5 cm
min.
1 cm
