SUSTITUCIÓN DEL VENTILADOR
ATENCIÓN
QUITE LA ALIMENTACIÓN DE 230 V.
 Quite la boquilla.
 Desatornille los cuatro tornillos A que se encuentran en la
rejilla, en los cuatro ángulos (Fig. 8).
 Desatornille los dos tornillos centrales B que mantienen fijado el
ventilador a la canalización.
ATENCIÓN
CUANDO SE SUELTEN LOS CABLES, PRESTE ATENCIÓN
A ASEGURARLOS.
SI CAEN DENTRO DEL REVESTIMIENTO, NO PODRÁ
RECUPERARLOS.
 Extraiga la rejilla C
 Desconecte el cable del ventilador.
 En caso de plafón con lámpara, preste atención a desconectar
los cables de alimentación durante la extracción de la
abrazadera.
 Llegados a este punto, es suficiente con girar el ventilador con
respecto a la canalización para garantizar el paso sin dañar la
pieza.
IMPORTANTE
EL VENTILADOR DEBE PERMANECER ORIENTADO
COMO EN LA FIG. 9. NO SE ADMITEN POSICIONES
DISTINTAS DE LA INDICADA.
Importante!
Todas las conexiones eléctricas deben ser efectuadas
por personal cualificado conforme a las leyes vigentes
en cada país, utilizando un equipamiento adecuado y
respetando el esquema facilitado en este manual.
Todas las operaciones deben realizarse con el cable de
alimentación de red de 230 V y 50 Hz desconectado.
MCZ no responde por daños a personas o cosas
debidos a conexiones erróneas o a usos no adecuados
del dispositivo.
A
A
A
A
B
B
C

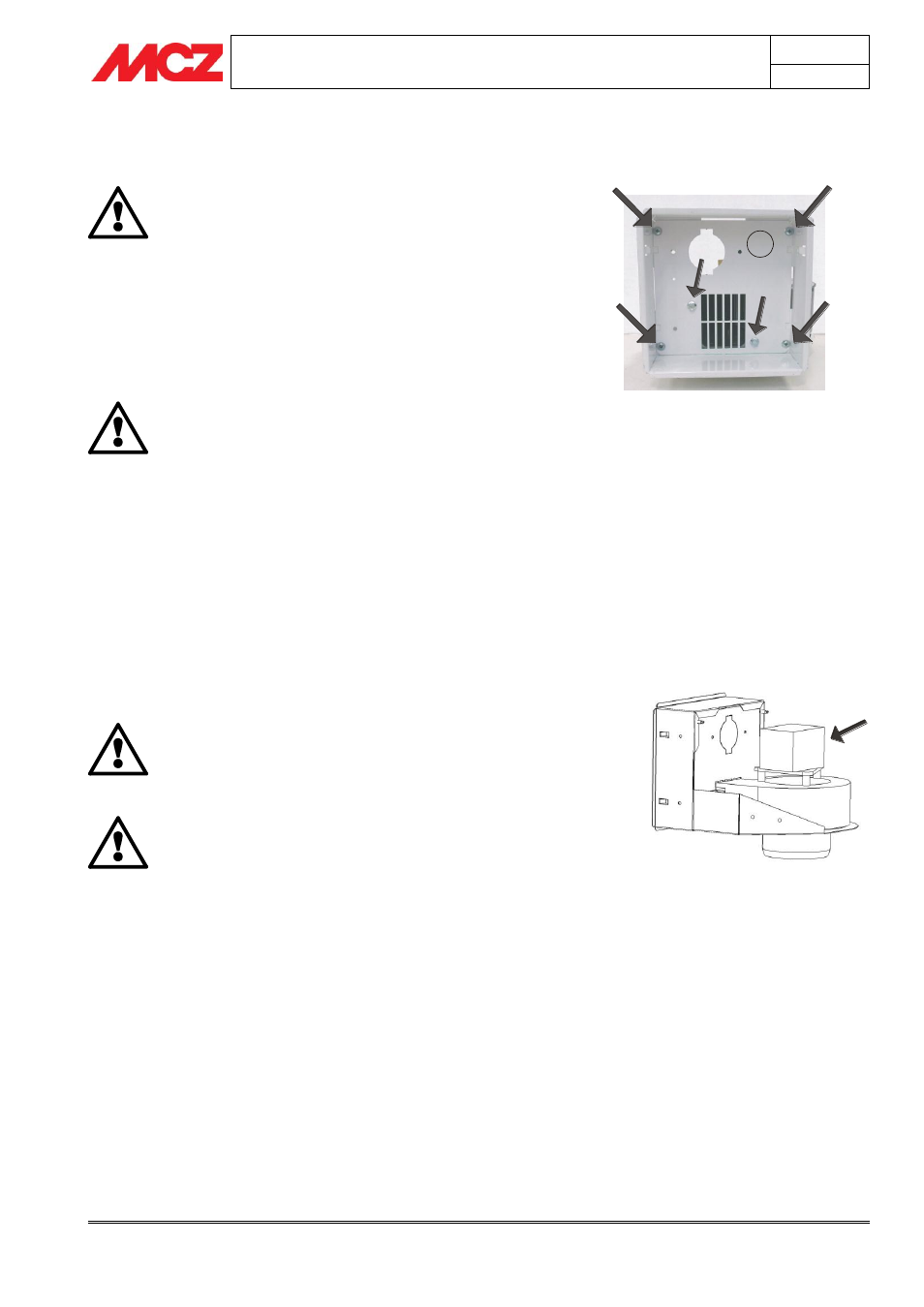

Figura 8 - Sustitución del ventilador
Figura 9 - Posición del ventilador
