Monitorización de aislamiento
Si la GFDI está abierta, el dispositivo para monitorizar el aislamiento comienza con la medición. El dispositivo parte
en primer lugar de un mal aislamiento. Si el parámetro IsoErrIgn está establecido en Off, el inversor se desconecta
por un momento.
Tras unos 5 minutos, el dispositivo para monitorizar el aislamiento emite la resistencia de aislamiento correcta. El valor
de la resistencia del aislamiento puede leerse en el valor actual Riso en la interfaz de usuario. Si el aislamiento está
intacto, el inversor cambia al estado de funcionamiento “Funcionamiento de carga MPP”. Si la monitorización de
aislamiento ha concluido, la GFDI se cerrará y el generador fotovoltaico accederá al funcionamiento con toma a
tierra.
Si pasados aproximadamente 5 minutos aparece uno de los errores 3501 ‒ Insulation Failure, 3504 ‒ Insulation
failure ignored o 3601 ‒ Warning insulation failure, el aislamiento está defectuoso. En tal caso, es preciso que
un especialista compruebe el aislamiento, lo repare si es necesario y confirme el fallo.
Dispositivo para monitorizar el aislamiento empleado
Como monitorización de aislamiento se emplea el dispositivo A-ISOMETER iso-PV1685 de la empresa Bender
GmbH & Co. KG.
10.2.3.6 Remote GDFI y dispositivo para monitorizar el aislamiento
Con la opción de pedido “Remote GFDI y monitorización de aislamiento” es posible resolver de forma automática
posibles errores y anular brevemente la toma a tierra del generador fotovoltaico y comprobar el aislamiento a través
del dispositivo para monitorizar el aislamiento integrado.

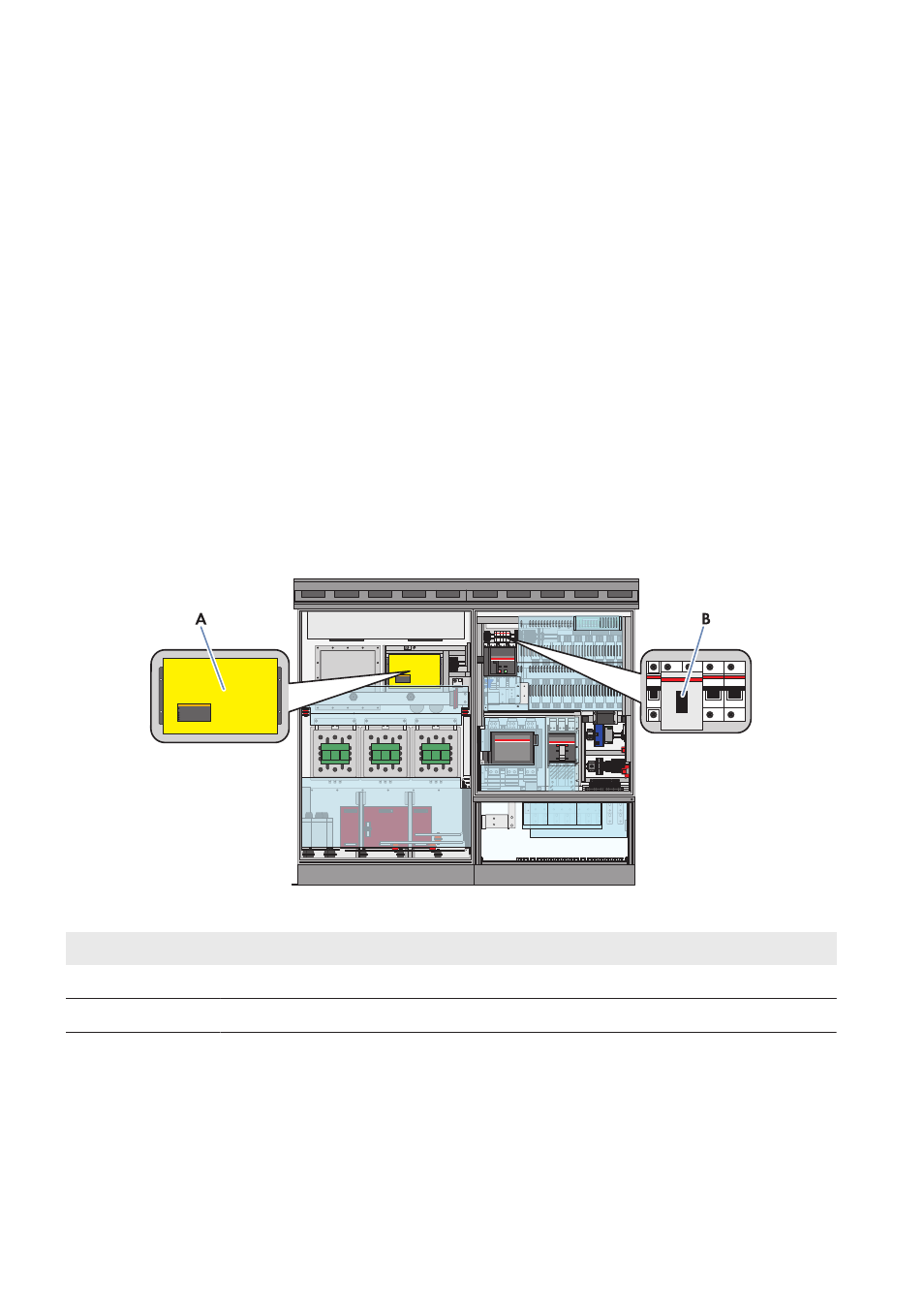

Imagen 21: Remote GDFI y dispositivo para monitorizar el aislamiento
Posición Denominación
A Dispositivo para monitorizar el aislamiento
B Remote GFDI
Con la Remote GFDI cerrada, el generador fotovoltaico está conectado a tierra. En este estado no puede
determinarse la resistencia del aislamiento. Si se activa la Remote GFDI, se asumirá que se trata de un error temporal
y, pasado el tiempo de espera, un motor cerrará la Remote GFDI. Para cerrar la Remote GFDI activada no es
necesario ordenar ninguna conexión desde fuera. Tras un tiempo de espera, el inversor puede volver al
funcionamiento de inyección.
Con los ajustes de fábrica del inversor, el software realiza hasta tres intentos de conexión al día con la Remote GFDI.
