10.1.2 Parada
El inversor está desconectado. En la pantalla táctil aparece Parada, Parada rápida o Desconexión por control
remoto activa. Si con el interruptor de llave se selecciona Start, el inversor pasa al estado de funcionamiento
“Monitorización de la red”.
10.1.3 Monitorización de la red
10.1.3.1 Monitorización de la tensión de red
En el estado de funcionamiento “Monitorización de la red”, en la pantalla táctil aparece Esperando red CA válida.
A partir de este momento se monitorizarán continuamente los límites de la red. Si durante el periodo de
monitorización de la red no se produce ningún error de red, el seccionador de CA se cierra y el inversor pasa al
estado de funcionamiento “Tiempo de monitorización de red alcanzado”. Si durante el tiempo de monitorización se
superan los límites de la red, el inversor vuelve a comenzar con la “Monitorización de la red”.
También puede ajustar manualmente los valores límite y el tiempo de retardo. Para la monitorización de la tensión se
pueden configurar dos límites para la sobretensión y dos para la subtensión. Si la tensión de red supera el valor
definido en el parámetro VCtlhhLim o VCtlhLim, el inversor espera el tiempo definido en los parámetros
VCtlhhLimTm y VCtlhLimTm antes de desconectarse de la red pública.

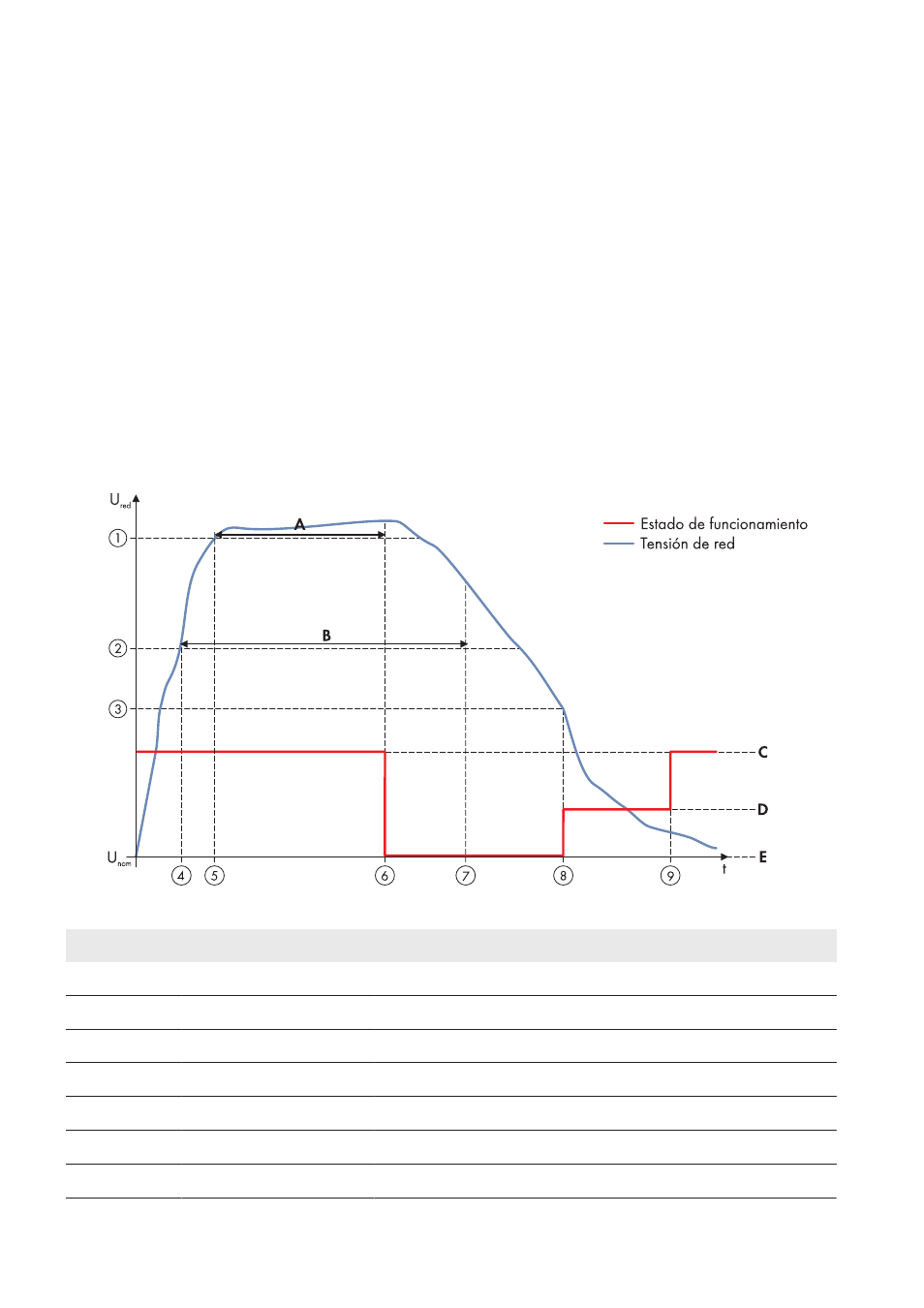

Imagen 14: Comportamiento temporal del inversor si se superan los límites de red
Posición Parámetro Descripción
A VCtlhhLimTm Tiempo de retardo para el límite de red nivel 2
B VCtlhLimTm Tiempo de retardo para el límite de red nivel 1
C ‒ Arranque/funcionamiento de carga del MPP
D ‒ Monitorización de la red
E ‒ Avería
1 VCtlhhLim Límite de tensión de red nivel 2
2 VCtlhLim Límite de tensión de red nivel 1
