3.3.2
Pantalla táctil
3.3.2.1
Estructura
La pantalla táctil sirve para visualizar los valores actuales y los parámetros configurados. Al tocar los símbolos que
aparecen en la pantalla, se activan las funciones. Si no se toca la pantalla táctil durante 5 minutos, se apaga y
automáticamente cierra la sesión del usuario conectado. La pantalla táctil está dividida en tres secciones.

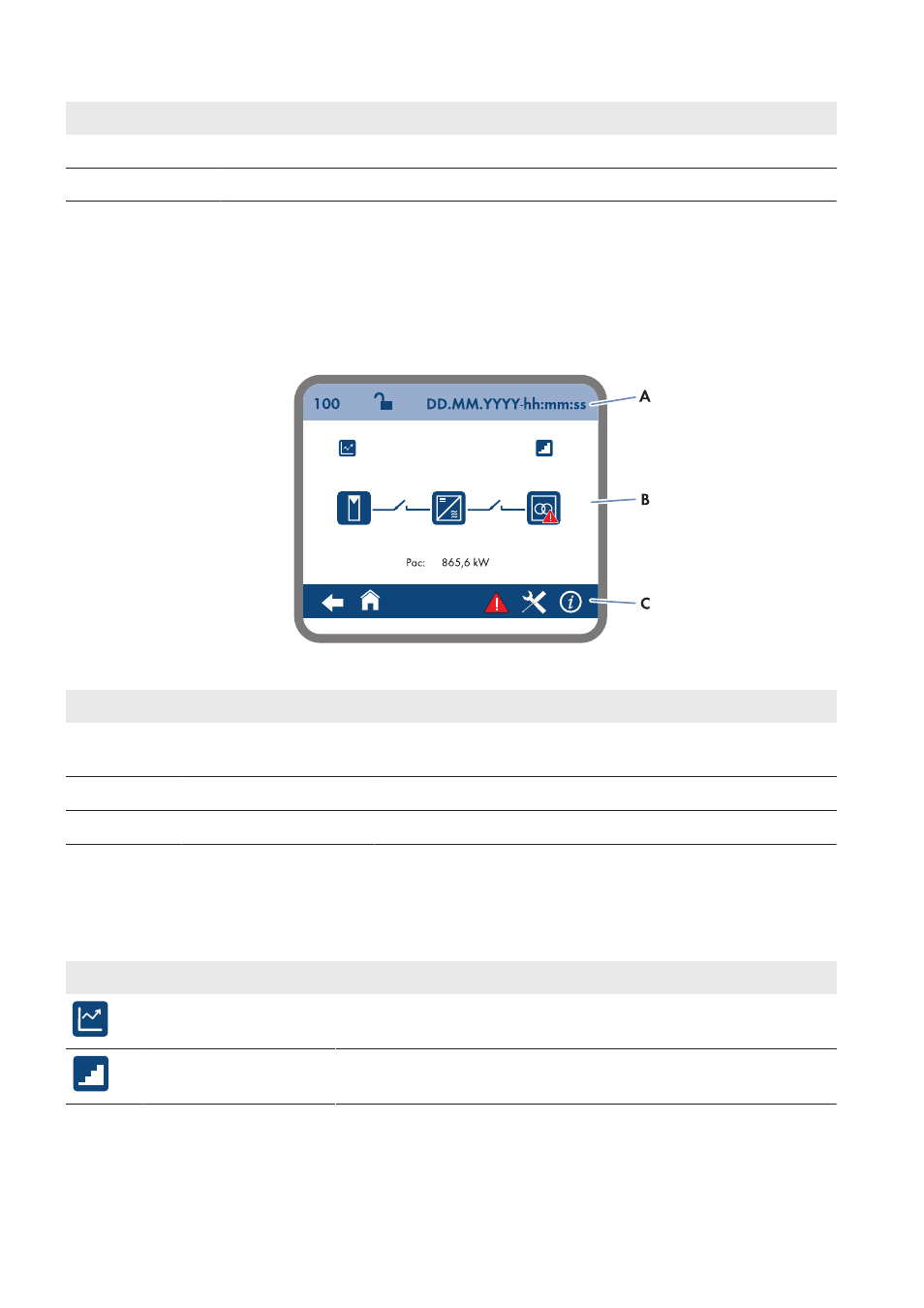

Imagen 6: Estructura de la pantalla táctil
Posición
Denominación
Explicación
A
Menú de información de
estado
Número del menú activo, estado de acceso e indicación de fecha y
hora
B
Campo de información
Área del menú principal
C
Menú de navegación
Área de navegación
3.3.2.2
Explicación de los símbolos
Campo de información
Desde el campo de información se puede acceder a estos submenús e indicadores:
Símbolo
Denominación
Explicación
Diagrama de líneas “E-to-
day”
Diagrama 103: Visualización de la energía inyectada durante el día ac-
tual en kWh
Diagrama de barras
Diagrama 104: Visualización de la energía inyectada durante los últimos
14 días en kWh
