3.3.1.2
Seccionador de CA
El seccionador de CA separa el inversor del transformador de media tensión.

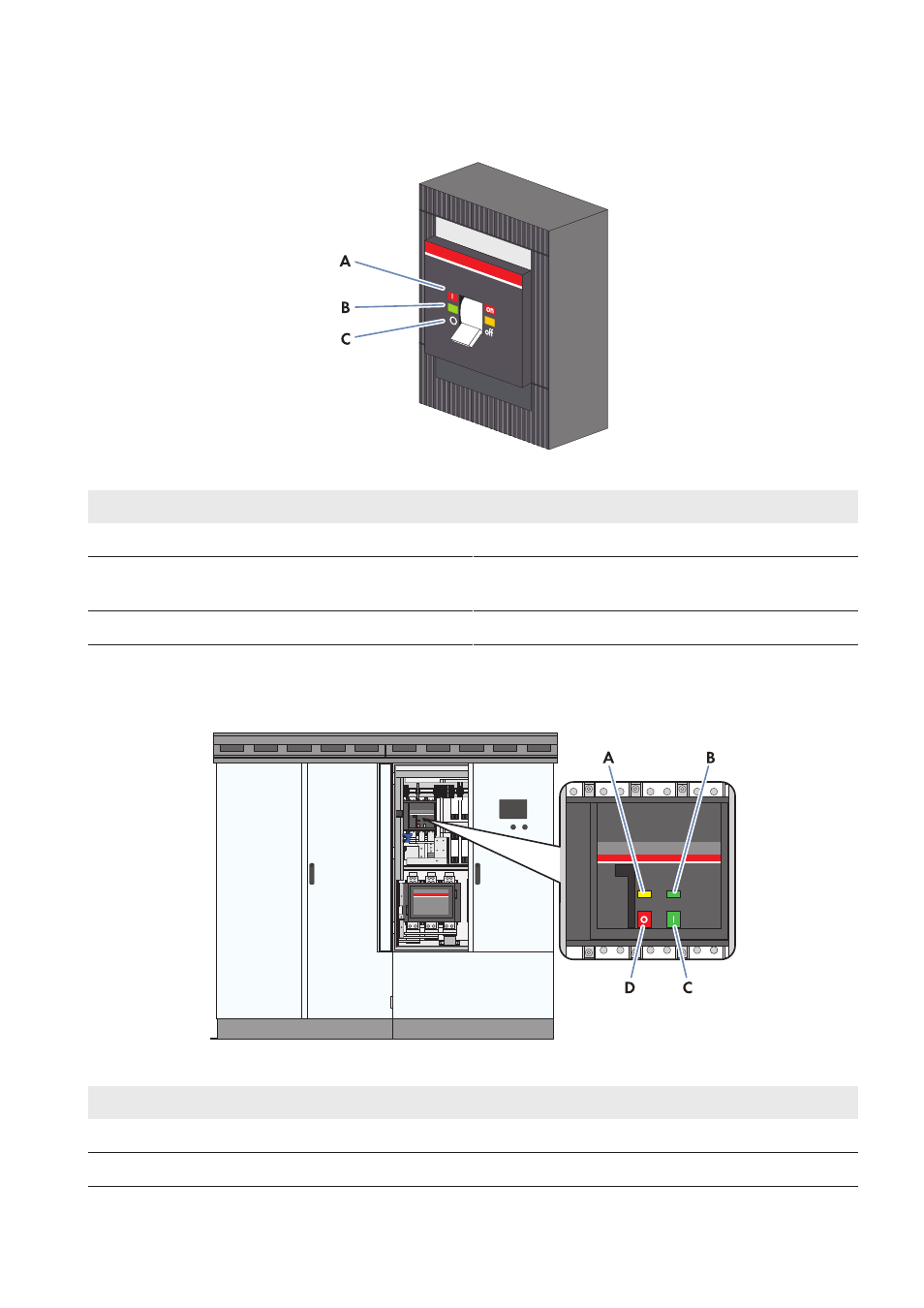

Imagen 4: Posición del seccionador de CA de ABB
Posición
Denominación
Explicación
A
Posición del interruptor on
El seccionador de CA está cerrado.
B
Posición intermedia del interrup-
tor
El seccionador de CA se disparó y está abierto.
C
Posición del interruptor off
El seccionador de CA está abierto.
3.3.1.3
Interruptor de CC
El interruptor de CC desconecta inmediatamente el inversor de la central fotovoltaica.
Imagen 5: Indicadores del interruptor-seccionador de potencia de CC
Posición
Denominación
A
Indicador de estado del resorte
B
Indicador de posición
3 Vista general del producto
SMA Solar Technology AG
Instrucciones de uso
19
SCCPXT-BA-E4-es-54
Advertising
Este manual se refiere a los siguientes productos:
