Si se activa la Remote GFDI, se asumirá que se trata de un error temporal y, pasado el tiempo de espera, un motor
cerrará la Remote GFDI. Para cerrar la Remote GFDI activada no es necesario ordenar ninguna conexión desde
fuera. Tras un tiempo de espera, el inversor puede volver al funcionamiento de inyección. Con los ajustes de fábrica
del inversor, el software realiza hasta tres intentos de conexión al día con la Remote GFDI. Si la Remote GFDI se
activa varios días seguidos, el software asume que hay un “fallo de aislamiento permanente” y el inversor deja de
funcionar. En tal caso, es preciso que un especialista compruebe el aislamiento, lo repare si es necesario y confirme el
fallo.
10.2.3.4 Dispositivo para monitorizar el aislamiento
En función del pedido, un dispositivo para monitorizar el aislamiento monitoriza la resistencia del aislamiento de la
central fotovoltaica en generadores fotovoltaicos no conectados a tierra.
En el estado de funcionamiento “Funcionamiento de carga MPP” se detecta la resistencia del aislamiento de todo el
sistema, desde el generador fotovoltaico al transformador de media tensión.
Si el inversor se encuentra en el estado de funcionamiento “Monitorización de la red”, se detectará únicamente la
resistencia del aislamiento desde el generador fotovoltaico hasta el inversor.

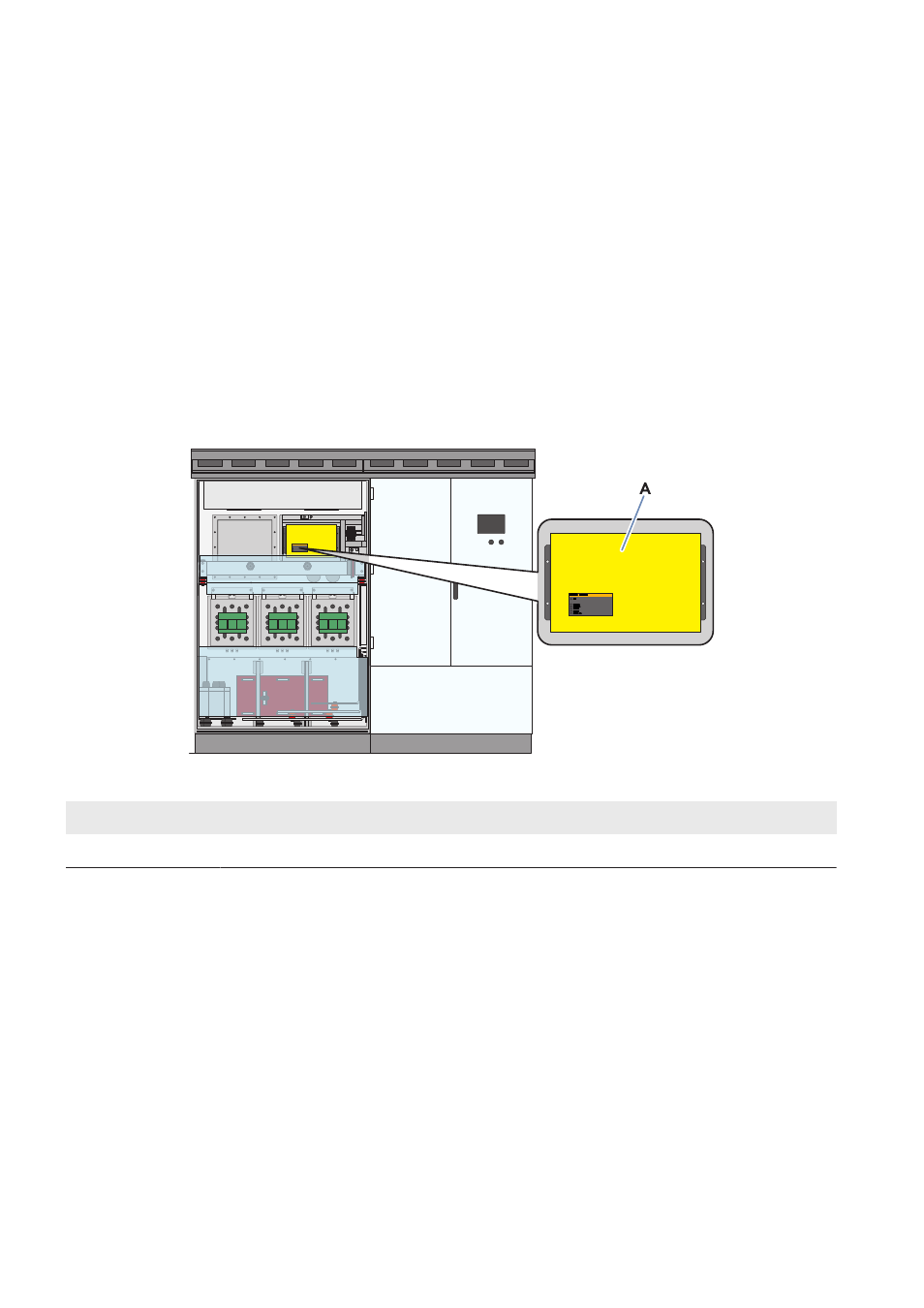

Imagen 19: Dispositivo para monitorizar el aislamiento
Posición Denominación
A Dispositivo para monitorizar el aislamiento
El dispositivo para monitorizar el aislamiento lleva integrados un circuito de medición y un relé con contacto inversor.
La monitorización de aislamiento se conecta entre la tensión fotovoltaica y el conductor de protección. Los contactos
del relé se colocan en la caja de bornes del cliente, quien los puede utilizar para controlar un piloto de señalización o
una bocina. Los datos específicos del relé se indican en el esquema de circuitos.
Si la resistencia del aislamiento es inferior al umbral de alarma definido en el parámetro RisoCtlWarn, el circuito de
medición se cierra y el led ALARM1 del dispositivo de monitorización de aislamiento se enciende. El inversor muestra
el mensaje de error 3601 ‒ Warning insulation failure. Al mismo tiempo, el dispositivo para monitorizar el
aislamiento activa el relé con contacto inversor. Este relé está integrado en el inversor.
Si la resistencia del aislamiento es inferior al umbral de error (1 kΩ), hay un fallo de aislamiento y los leds ALARM1 y
ALARM2 del dispositivo para monitorizar el aislamiento se encienden. En este caso, el patrón de funcionamiento del
inversor puede ajustarse por medio de parámetros:
• Si el parámetro IsoErrIgn está en Off y no se alcanza el umbral de error, el circuito de medición emite un error y
el inversor se desconecta y muestra el mensaje de error 3501 ‒ Insulation Failure. Se iluminan los leds
ALARM1 y ALARM2.
