10.3 Regulación de potencia
10.3.1 Limitación de la potencia activa en función de la frecuencia de red
En la limitación de la potencia activa en función de la frecuencia de red, el inversor comprueba continuamente la
frecuencia de red existente. Para limitar la potencia activa por medio de una histéresis, el parámetro WCtlHzMod
debe estar ajustado a CurveHys.

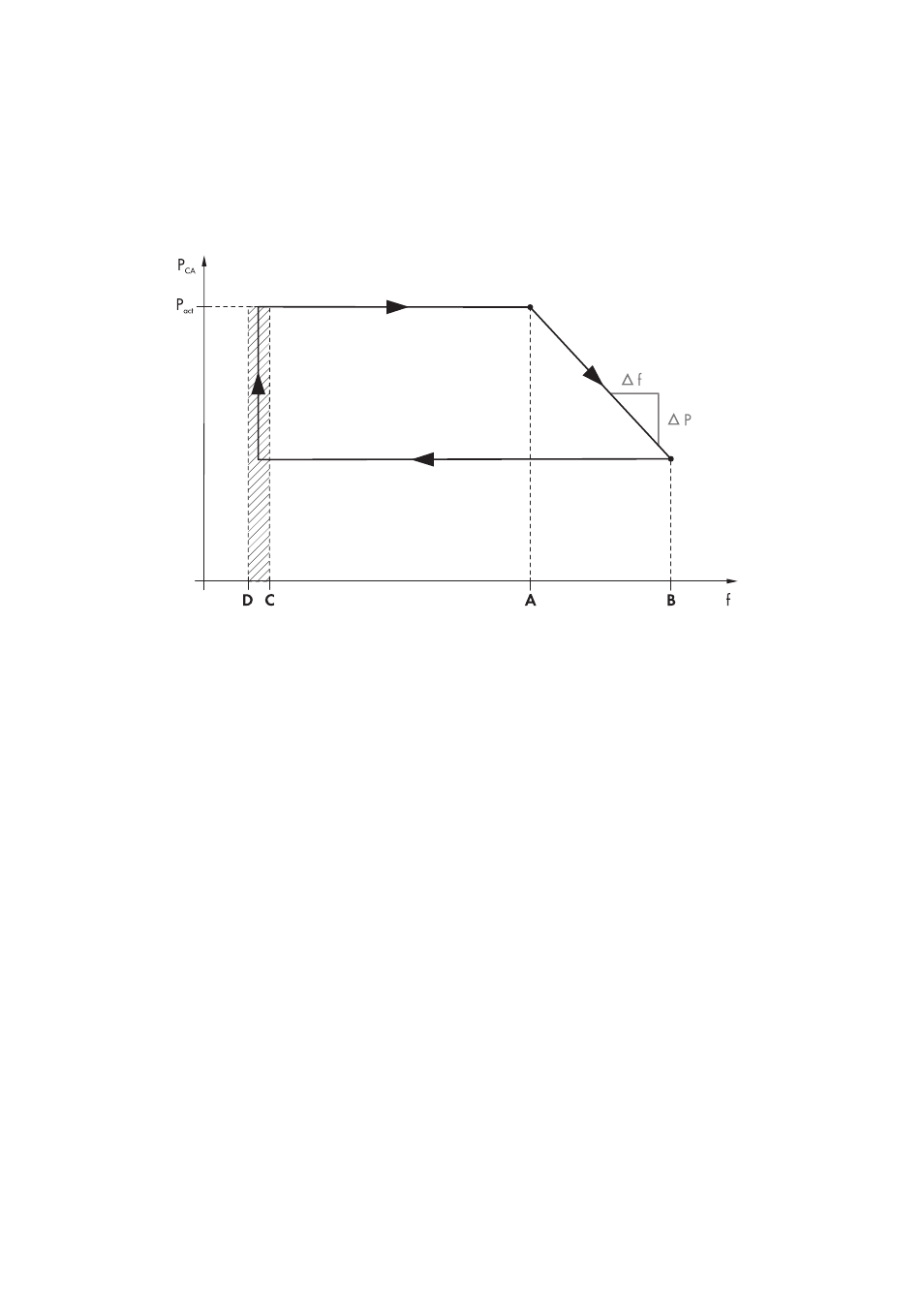

Imagen 22: Rendimiento de potencia del inversor si se supera el límite de frecuencia P-HzStr
Si la frecuencia de red supera un valor límite definido en el parámetro P‑HzStr, en este caso en el punto A, el inversor
guarda la potencia inyectada actual P
act
. Utilizando este valor guardado como base se calcula la potencia inyectada
reducida. La reducción de la potencia inyectada se define en el parámetro P-WGra. Este parámetro indica el
porcentaje de la potencia almacenada P
act
que se reducirá de la potencia por Hz en caso de que la frecuencia de red
siga aumentando. Si la frecuencia de red vuelve a bajar, en este caso en el punto B, seguirá siendo válida la última
potencia inyectada alcanzada. Solo si no se alcanza el valor límite definido en el parámetro P-HzStop, aquí en el
punto C, será necesario volver a aumentar la potencia inyectada. En tal caso, el valor P
act
guardado ya no será
válido. Además, en el parámetro P-HzStopMin, aquí en el punto D, se puede definir un valor límite mínimo para
reducir la frecuencia de red a un nivel inferior. Si la frecuencia de red es menor que el límite de la red, el inversor se
desconecta y pasa al estado de funcionamiento “Monitorización de la red”. El inversor permanece en el estado de
funcionamiento “Monitorización de la red” hasta que se cumplan todas las condiciones de inyección.
Cálculo del límite de potencia:
P
max
= P
act
‒ [(f
CA
‒ P-HzStr) · P-WGra · P
act
]
P
max
Potencia límite P
act
Potencia actual
f
CA
Frecuencia de red P-WGra Gradiente para reducir la potencia acti-
va
P-HzStr Límite de frecuencia seleccionado a par-
tir del cual se reduce la inyección a red
