• Si el parámetro IsoErrIgn está en On y no se alcanza el umbral de error, se ignora el mensaje de error del
circuito de medición. El inversor sigue inyectando y muestra el mensaje de error 3504 ‒ Insulation failure
ignored.
• Si el parámetro IsoErrIgn está en Run y no se alcanza el umbral de error, el mensaje de error del circuito de
medición solo se ignora en el funcionamiento de inyección. En este modo de funcionamiento, el inversor sigue
inyectando y muestra el mensaje de error 3504 - Insulation failure ignored.
Si no se alcanza el umbral de error en cualquier otro estado de funcionamiento, el error no se ignora y el
inversor no inicia el funcionamiento de inyección. En la pantalla táctil aparece el mensaje de error 3501 ‒
Insulation Failure. Se iluminan los leds ALARM1 y ALARM2.
Dispositivo para monitorizar el aislamiento empleado
Como monitorización de aislamiento se emplea el dispositivo A-ISOMETER iso-PV1685 de la empresa Bender
GmbH & Co. KG.
10.2.3.5 GFDI y dispositivo para monitorizar el aislamiento
Con la opción de pedido “GFDI y monitorización de aislamiento”, es posible anular brevemente la toma a tierra del
generador fotovoltaico y comprobar el aislamiento a través del dispositivo para monitorizar el aislamiento integrado.

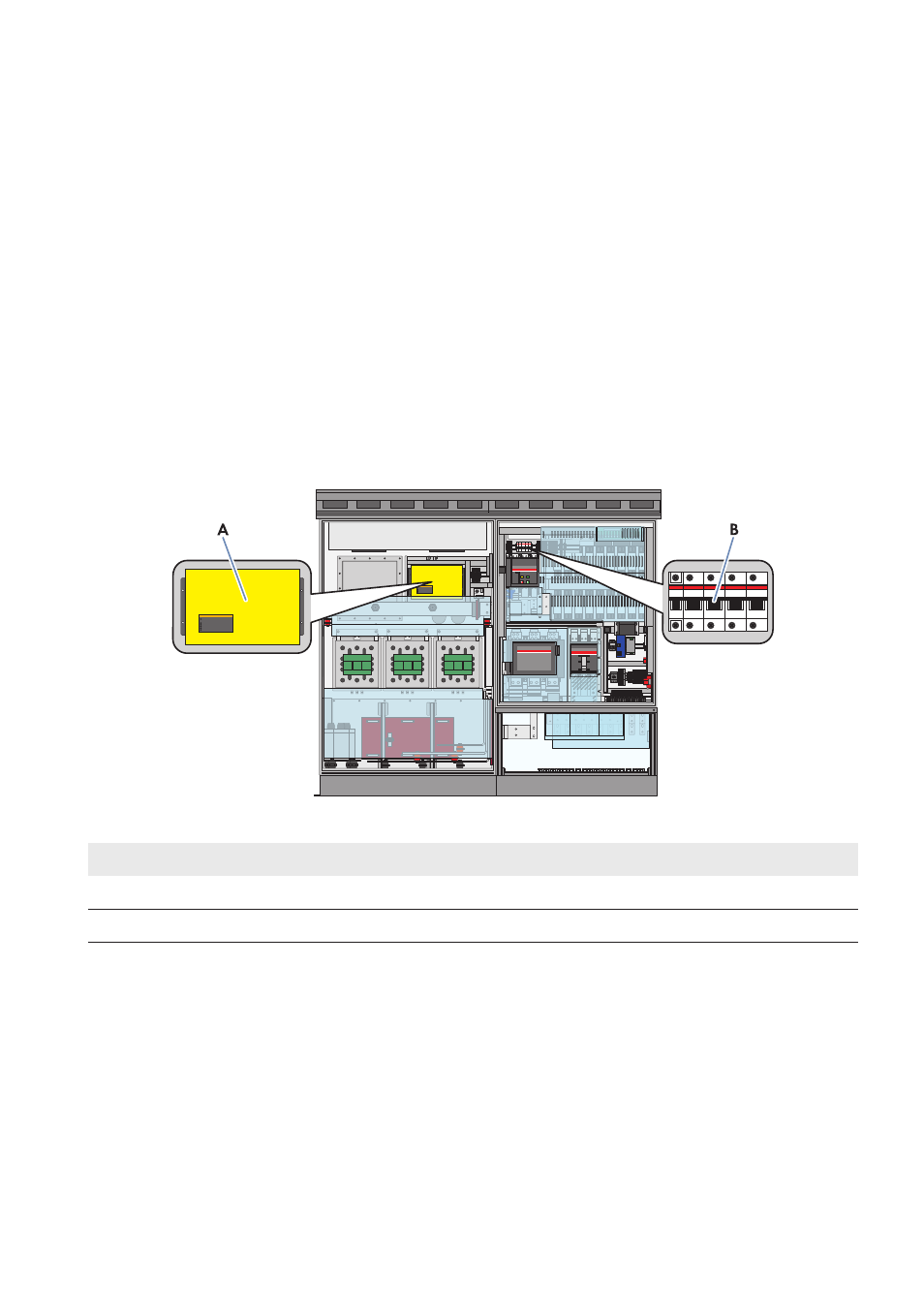

Imagen 20: GFDI y monitorización de aislamiento
Posición Denominación
A Dispositivo para monitorizar el aislamiento
B GFDI
Con la GFDI cerrada, el generador fotovoltaico está conectado a tierra. En este estado no puede determinarse la
resistencia del aislamiento.
Con la GFDI abierta se anula la toma a tierra. En este estado, el dispositivo para monitorizar el aislamiento calcula
constantemente la resistencia del aislamiento. En el estado de funcionamiento “Funcionamiento de carga MPP” se
detecta la resistencia del aislamiento de todo el sistema, desde el generador fotovoltaico al transformador de media
tensión. Si el inversor se encuentra en el estado de funcionamiento “Monitorización de la red”, se detectará
únicamente la resistencia del aislamiento desde el generador fotovoltaico hasta el inversor.
La monitorización de aislamiento debe llevarse a cabo en el estado de funcionamiento “Funcionamiento de carga
MPP” para detectar todos los componentes de la planta durante la medición del aislamiento.
