4.4.3 Comprobación de la tensión de CC
Peligro de muerte por arcos voltaicos debido a una conexión incorrecta del equipo de medición
Si se produce un contacto erróneo de los puntos de medición, puede originarse un arco voltaico. El arco voltaico
puede causar lesiones graves o la muerte.
• Seleccione el rango de medición adecuado en el equipo de medición.
• Utilice un equipamiento de protección personal adecuado en todos los trabajos.
• Elija los puntos de medición correctos.
Daños en el inversor por tensiones de CC demasiado altas
La tensión de CC del generador fotovoltaico no debe ser mayor que la tensión máxima del inversor.
• Asegúrese de que la tensión sea de 1 000 V como máximo.
Procedimiento:
1. Mida la tensión de CC de cada entrada y anótela en el protocolo de puesta en marcha. Utilice las lengüetas de
conexión de CC+ y CC− como puntos de prueba.
2. Compruebe que las tensiones de CC no sobrepasen la tensión de CC máxima del inversor.
Si las tensiones de CC difieren entre sí o se sobrepasa la tensión de CC máxima, asegúrese de que el cableado
de los módulos fotovoltaicos se haya realizado conforme al esquema de circuitos.
3. Asegúrese de que la polaridad de cada entrada sea la correcta.
4. Mida con respecto a tierra la tensión de CC en cada polo no puesto a tierra y anótela en el protocolo de puesta
en marcha. Utilice las lengüetas de conexión del polo no conectado a tierra y la barra equipotencial como
puntos de prueba.
☑ Se puede medir la caída de tensión.
✖ ¿No puede medir la caída de tensión?
Se ha producido un fallo a tierra.
• Solucione el fallo a tierra.

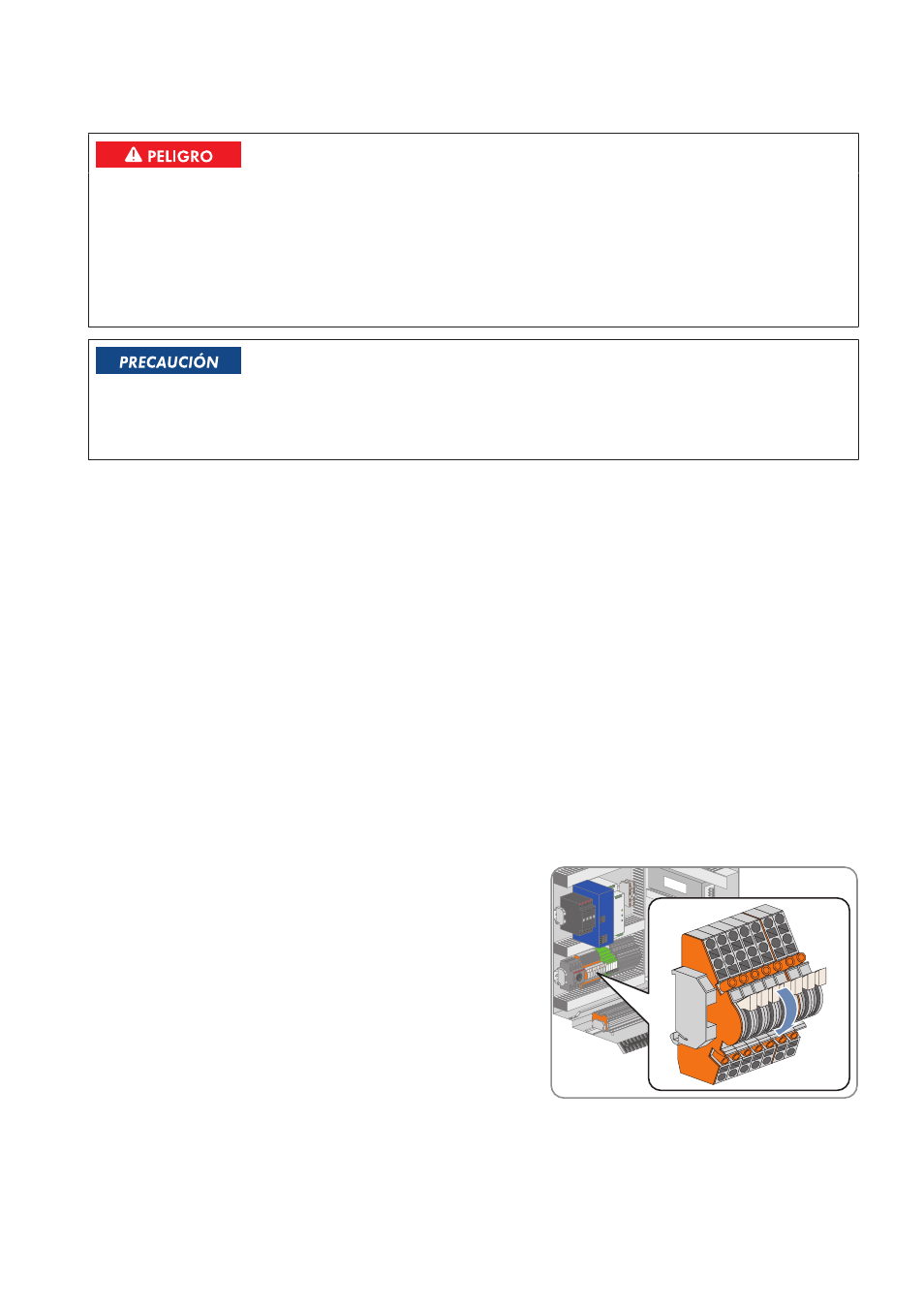

4.4.4 Conexión de la tensión de alimentación y el seccionador de CA
1. Cierre los bornes de prueba y desconexión.
