Señal
Límite de potencia
Descripción
2 mA … 4 mA
Qmax/capacitivo
Se inyecta la máxima potencia reactiva negativa excita-
da.
4 mA
Qmax/capacitivo
Punto de inicio de la curva característica
Se inyecta la máxima potencia reactiva negativa excita-
da.
11,5 mA
0 kVAr
Paso por cero de la curva característica
No se inyecta potencia reactiva.
> 19 mA
Qmax/inductivo
Punto final de la curva característica
Se inyecta la máxima potencia reactiva positiva excita-
da.
El valor analógico se convierte en un valor de consigna para la limitación de la potencia. El parámetro Qmax
constituye el punto final de la curva característica lineal.

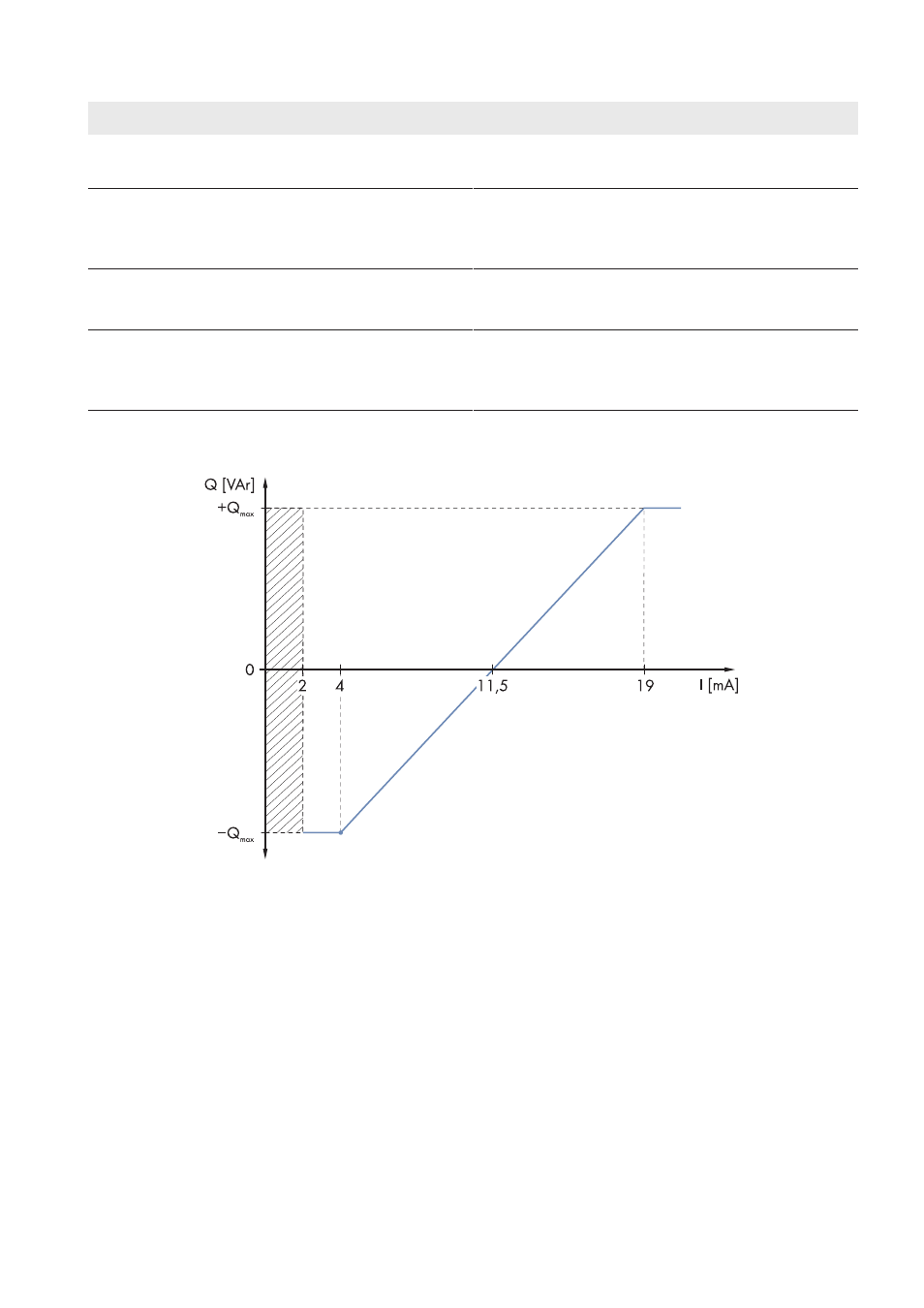

Imagen 23: Limitación de la potencia reactiva al parámetro Qmax
10.3.3.7 Ajuste del valor nominal de la potencia reactiva mediante un factor de desfase
cos φ: procedimiento PFCnst
El ajuste predeterminado de la potencia reactiva se establece a través de los parámetros PF‑PF y PF‑PFExt. El
parámetro PF‑PF indica el factor de desfase cos φ y el parámetro PF‑PFExt, si es inductivo o capacitivo.
