Posición Parámetro Descripción
3 ‒ Límite de conexión, oscilación máxima de la tensión nominal
4 ‒ Si se vulnera el límite de red nivel 1, el temporizador B se pone en
marcha.
5 ‒ Si se vulnera el límite de red nivel 2, el temporizador A se pone en
marcha.
6 ‒ Se ha vulnerado el límite de red nivel 2 para el tiempo de retardo ni-
vel 2. → Desconexión de red
7 ‒ Se ha vulnerado el límite de red nivel 1 para el tiempo de retardo ni-
vel 1. → Desconexión de red (ya se realizó en este caso en el nivel
2)
8 ‒ Se cumplen las condiciones de conexión. → Se inicia el tiempo de
monitorización de la red.
9 ‒ Red pública durante el tiempo de monitorización de la red en rango
válido → Conexión a red
10.1.3.2 Monitorización de la frecuencia de red
En el estado de funcionamiento “Monitorización de la red”, en la pantalla táctil aparece Esperando red CA válida.
A partir de este momento se monitorizarán continuamente los límites de la red. Si durante el periodo de
monitorización de la red no se produce ningún fallo de red, el seccionador de CA se cierra y el inversor pasa al
estado de funcionamiento “Tiempo de monitorización de red alcanzado”. Si durante el tiempo de monitorización se
superan los límites de la red, el inversor vuelve a comenzar con la “Monitorización de la red”.
También puede ajustar manualmente los valores límite y el tiempo de activación. Para la monitorización de la
frecuencia se pueden configurar tres valores límite de sobrefrecuencia y subfrecuencia. Así es posible que, por
ejemplo, con una sobrefrecuencia de 50,5 Hz, se dé una activación al cabo de 1 segundo o pasados tan solo
0,1 segundos si la sobrefrecuencia es de 51,5 Hz.

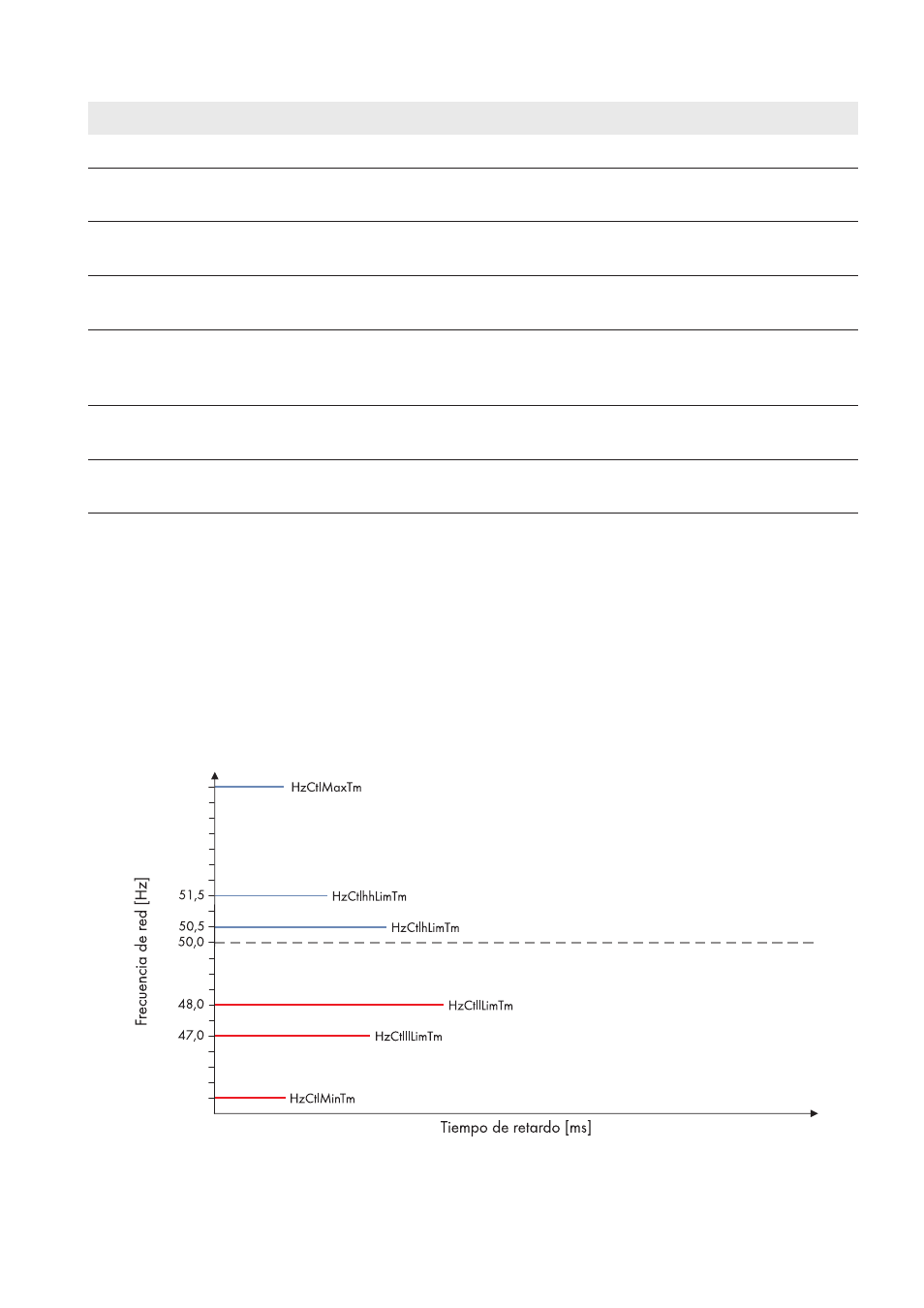

Imagen 15: Características de activación y reacción temporal como ejemplo de la monitorización de la frecuencia con los parámetros
empleados
