HEIDENHAIN iTNC 530 439
8.9 Ciclos par
a
la tr
aslación de coor
denadas

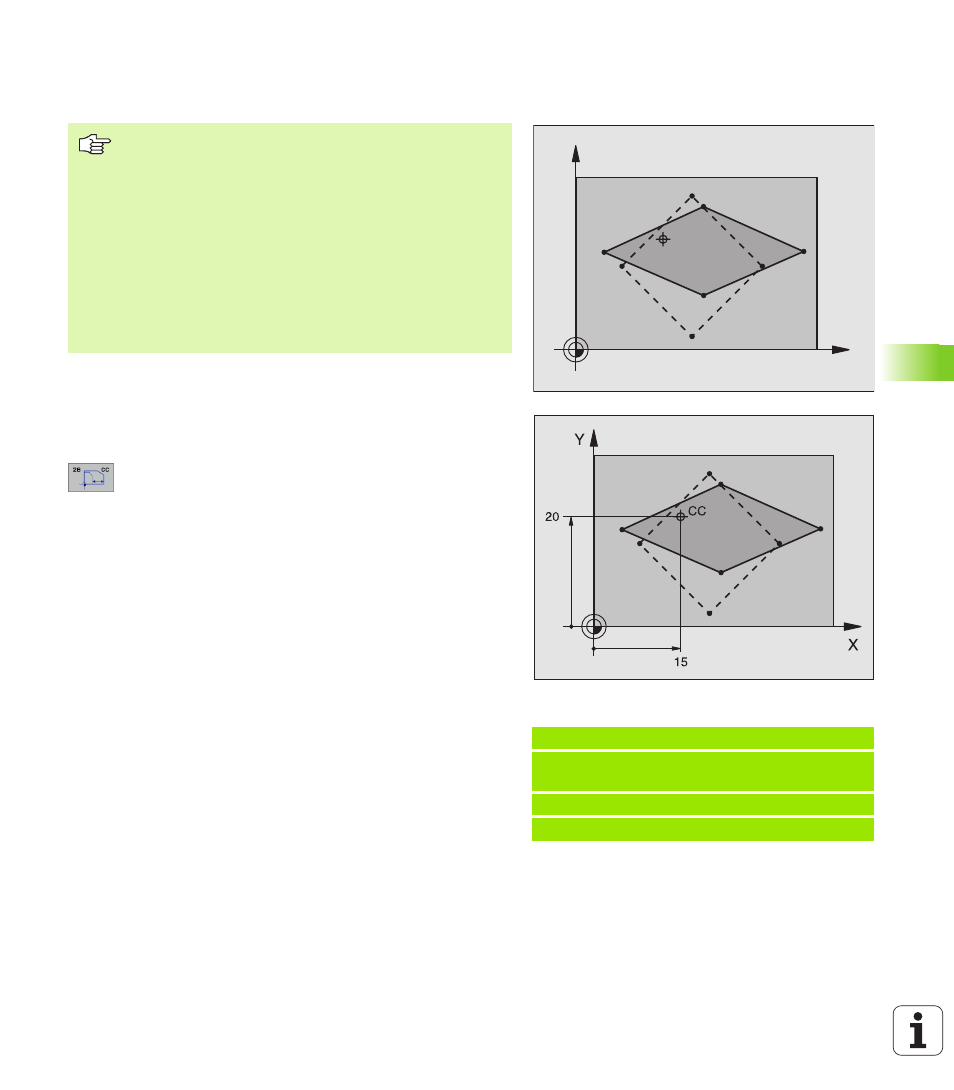

FACTOR DE ESCALA ESPECIFICO DE CADA EJE
(ciclo 26)
Activación
El FACTOR DE ESCALA se activa a partir de su definición en el
programa. También funciona en Posicionamiento manual. El TNC
muestra el factor de escala activado en la visualización de estados
adicional.
 Eje y factor : Eje(s) de coordenadas y factor(es)
de escala de la prolongación o reducción específicas
de cada eje. Introducir el valor positivo, máximo
99,999 999.
 Coordenadas del centro : Centro de la prolongación o
reducción específica de cada eje
Los ejes de coordenadas se seleccionan con softkeys.
Anulación
Programar de nuevo el FACTOR DE ESCALA con factor 1 para el eje
correspondiente
Ejemplo: Frases NC
25 CALL LBL 1
26 CYCL DEF 26,0 FACTOR DE ESCALA ESPEC. DE
CADA EJE
27 CYCL DEF 26.1 X 1.4 Y 0.6 CCX+15 CCY+20
28 CALL LBL 1
X
Y
CC
Antes de la programación deberá tenerse en cuenta
Los ejes de coordenadas con posiciones sobre
trayectorias circulares no pueden prolongarse o reducirse
con diferentes escalas.
Se puede introducir un factor de escala específico para
cada eje.
Además se pueden programar las coordenadas de un
centro para todos los factores de escala.
El contorno se prolonga desde el centro o se reduce hacia
el mismo, es decir, no es necesario realizarlo con el punto
cero actual, como en el ciclo 11 F. DE ESCALA.
