166 5 Programación: Herramientas
5.4 Cor
rección tr
idimensional de la her
ramienta (Opción de sof
tw
a
re
2)
Empleo de otras herramientas: Valores delta
Cuando se emplean herramientas con otras dimensiones a las de la
hta. original, se introduce la diferencia de longitudes y radios como
valores delta en la tabla de herramientas o en la llamada a la hta. TOOL
CALL
:
„ Valor delta positivo DL, DR, DR2: Las dimensiones de la hta. son
mayores a las de la hta. original (sobremedida)
„ Valor delta negativo DL, DR, DR2: Las dimensiones de la hta. son
menores a las de la hta. original (decremento)
El TNC corrige entonces la posición de la hta. según la suma de los
valores delta de la tabla de htas. y la llamada a la hta.
Corrección 3D sin orientación de la hta.
El TNC desplaza la hta. en la dirección de las normales a la superficie
según la suma de los valores delta (tabla de htas. y TOOL CALL).
Ejemplo: Formato de la frase con normales a la superficie
El avance F y la función auxiliar M se pueden introducir y modificar en
el funcionamiento Memorizar/Editar programa.
Un sistema CAD indica las coordenadas del punto final de la recta y los
componentes de la normal a la superficie.

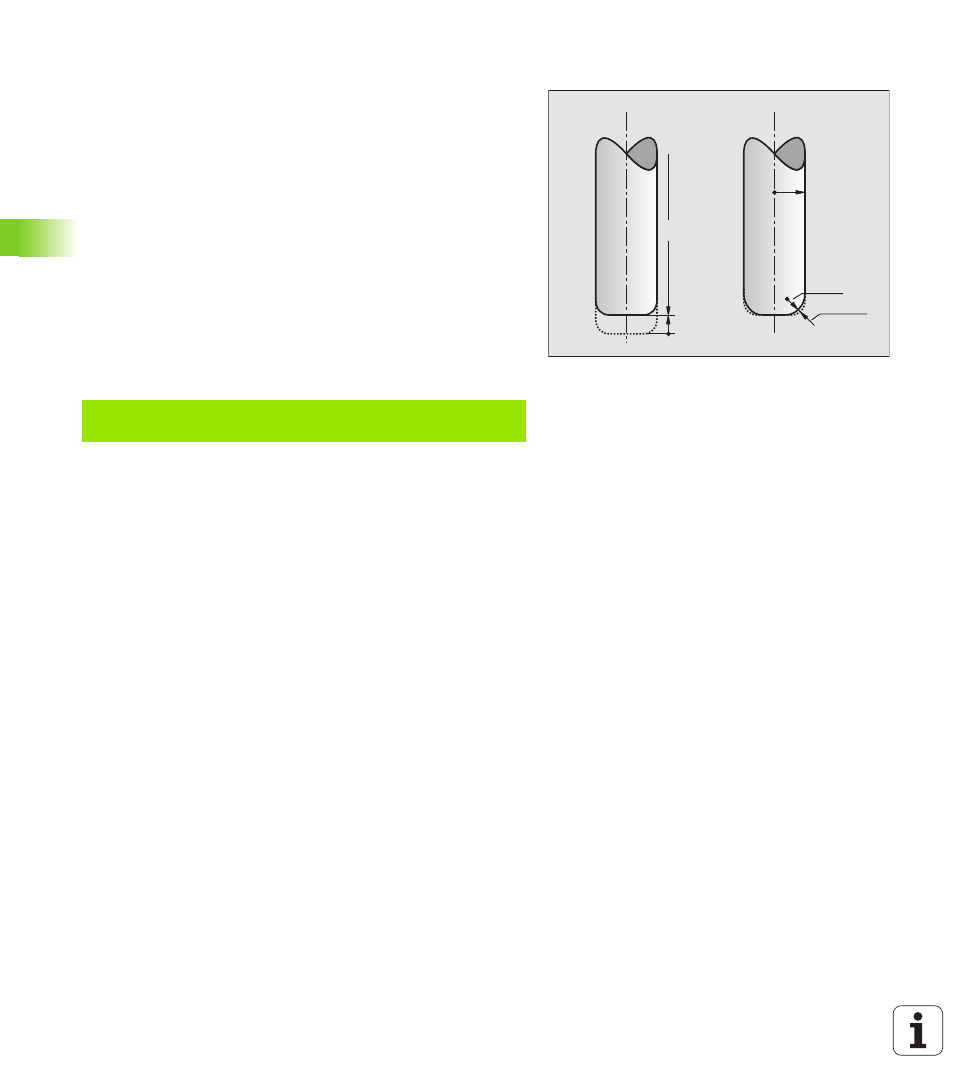

DL>0
L
R
DR2>0
R2
1 LN X+31.737 Y+21.954 Z+33.165
NX+0.2637581 NY+0.0078922 NZ-0.8764339 F1000 M3
LN : Recta con corrección 3D
X, Y, Z : coordenadas del punto final de la recta corregidas
NX, NY, NZ : Componentes de la normal a la superficie
F : avance
M : función auxiliar
