Resumen
Con la traslación de coordenadas se puede realizar un contorno
programado una sóla vez, en diferentes posiciones de la pieza con
posición y medidas modificadas. El TNC dispone de los siguientes
ciclos para la traslación de coordenadas:
Activación de la traslación de coordenadas
Principio de activación: Una traslación de coordenadas se activa a
partir de su definición, es decir, no es preciso llamarla. La traslación
actúa hasta que se anula o se define una nueva.
Anulación de la traslación de coordenadas:
„ Definición del ciclo con los valores para el comportamiento básico,
p.ej. factor de escala 1,0
„ Ejecución de las funciones auxiliares M02, M30 o la frase END PGM
(depende del parámetro de máquina 7300)
„ Selección de un nuevo programa
„ Programar la función auxiliar M142 Borrar información modal del
programa

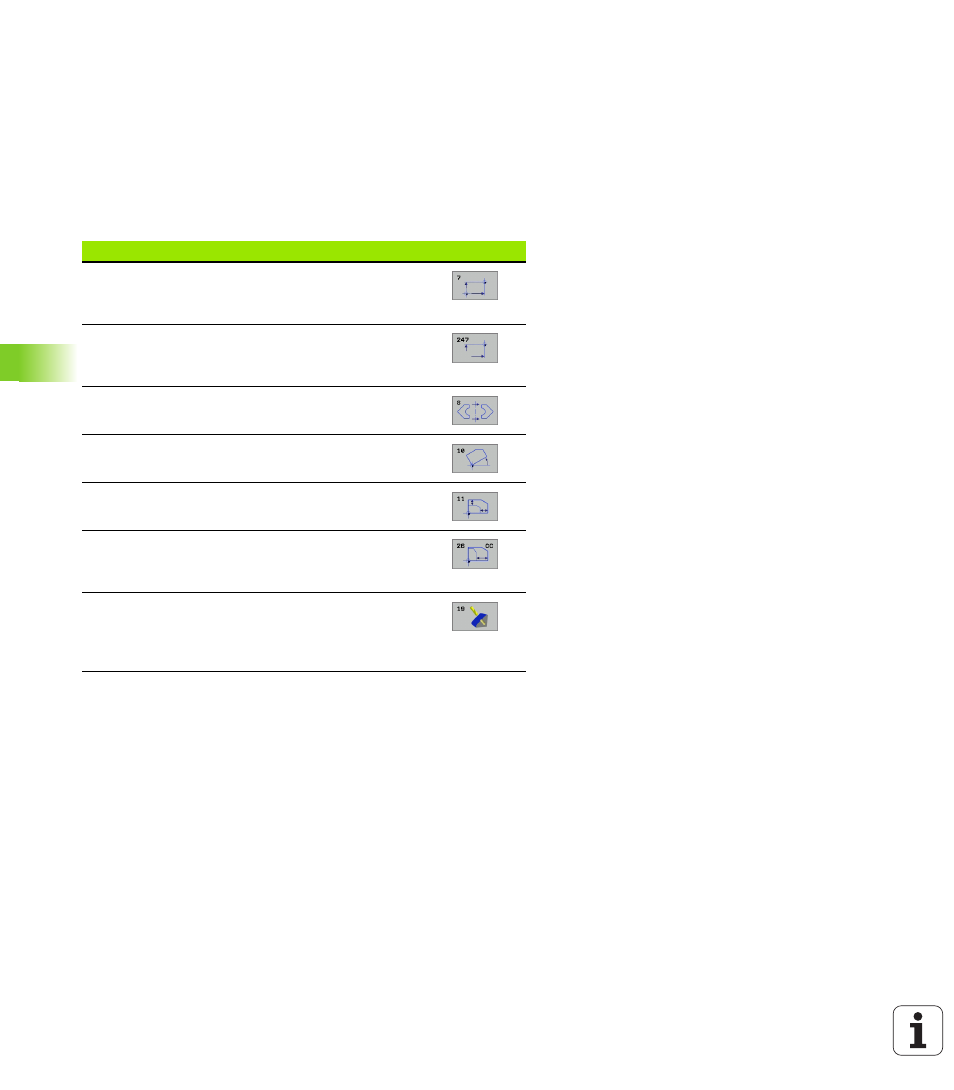

Ciclo Softkey
7 PUNTO CERO
Desplazamiento de los contornos directamente en el
programa o desde la tabla de puntos cero
247 FIJAR PUNTO DE REFERENCIA
Fijar punto de referencia durante la ejecución del
programa
8 ESPEJO
Reflejar contornos
10 GIRO
Girar contornos en el plano de mecanizado
11 FACTOR DE ESCALA
Reducir o ampliar contornos
26 FACTOR DE ESCALA ESPECIFICO POR EJE
Disminuir o aumentar contornos con factores de
escala específicos del eje
19 PLANO DE MECANIZADO
Realizar mecanizados en el sistema de coordenadas
inclinado para máquinas con cabezal basculante y/o
mesas giratorias
