HEIDENHAIN iTNC 530 (340 49x-01) Manual del usuario
Página 355
HEIDENHAIN iTNC 530
355
8.4 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as

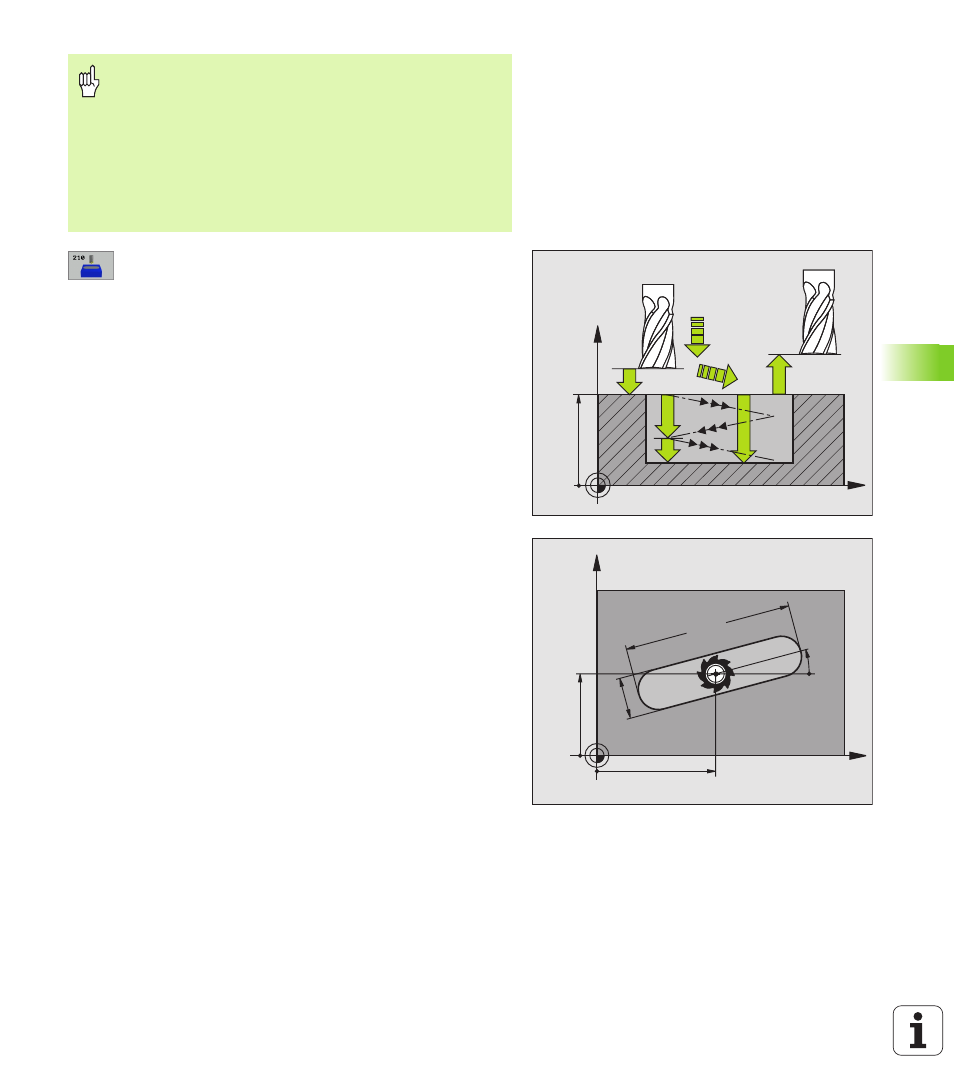

Distancia de seguridad
Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
Profundidad
Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base de la ranura
Avance de fresado
Q207: Velocidad de
desplazamiento de la hta. en el fresado en mm/min
Profundidad de paso
Q202 (valor incremental):
Medida, según la cual la hta. penetra según el eje de
la misma con un movimiento pendular
Tipo de mecanizado (0/1/2)
Q215: Determinar el tipo
de mecanizado:
0: Desbaste y acabado
1: Sólo desbaste
2: Sólo acabado
Coordenadas de la superficie de la pieza
Q203
(valor absoluto): Coordenadas de la superficie de la
pieza
2ª distancia de seguridad
Q204 (valor incremental):
Coordenada Z en la cual no se puede producir ninguna
colisión entre la hta. y la pieza
Centro 1er eje
Q216 (valor absoluto): Centro de la
ranura en el eje principal del plano de mecanizado
Centro 2º eje
Q217 (valor absoluto): Centro de la
ranura en el eje transversal del plano de mecanizado
Longitud lado 1
Q218 (valor paralelo al eje principal
del plano de mecanizado): Introducir el lado más largo
de la ranura
Longitud del lado 2
Q219 (valor paralelo al eje
transversal del plano de mecanizado): Introducir la
anchura de la ranura, si se introduce la anchura de la
ranura igual al diámetro de la hta, el TNC sólo realiza
el desbaste (fresado de la ranura)
Con el parámetro de máquina 7441 Bit 2 se ajusta, si el
TNC si (Bit 2 = 1) debe emitir una aviso de error cuando se
introduzca una profundidad positiva o no (Bit 2 = 0).
¡Atención: Peligro de colisión!
Deberá tenerse en cuenta que, con profundidad
introducida positiva, el TNC invierta el calculo de la
posición previa. ¡La herramienta se desplaza en el eje de
la herramienta a la distancia de seguridad con marcha
rápida bajo la superfice de la pieza!
X
Z
Q200
Q201
Q207
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q224
