334 8 Programación: Ciclos
8.4 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as

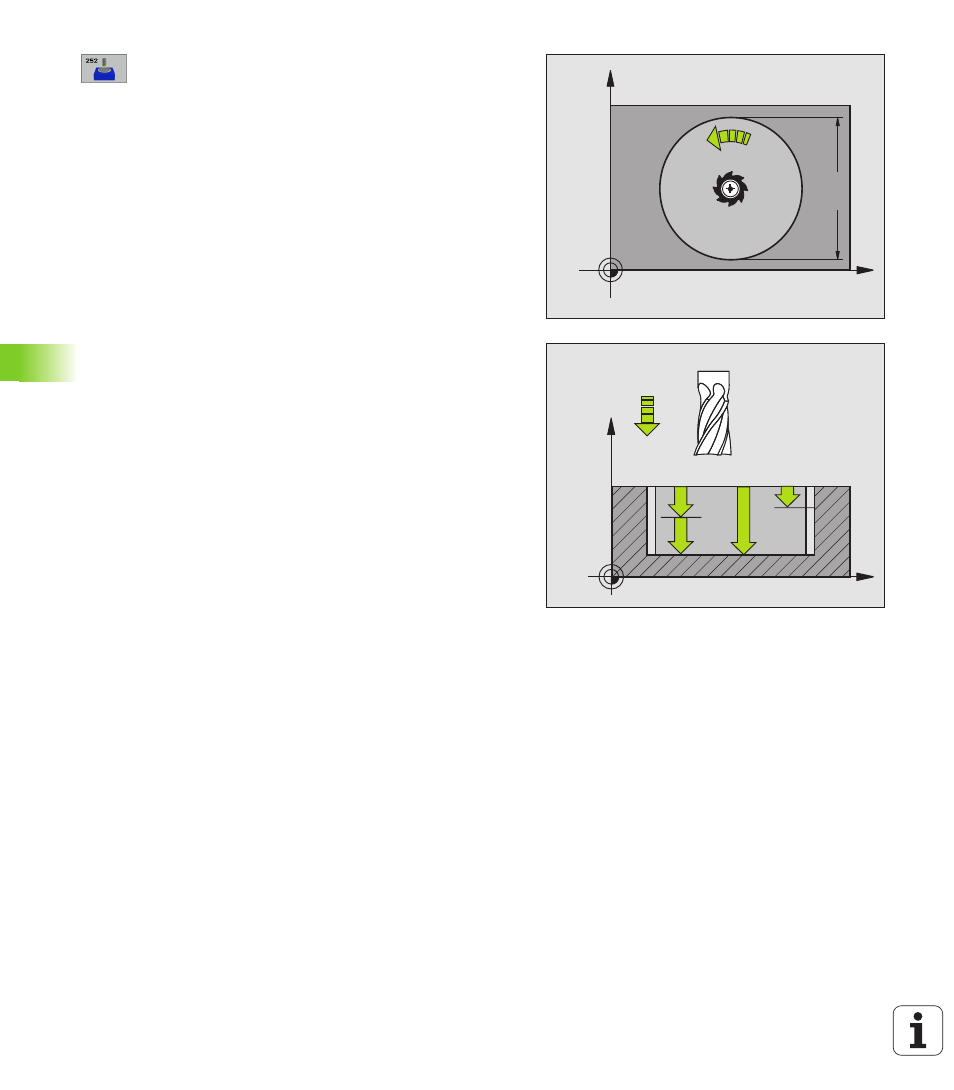

 Tipo de mecanizado (0/1/2) Q215: Determinar el
tipo de mecanizado:
0: Desbaste y acabado
1: Sólo desbaste
2: Sólo acabado
La cara y la profundidad de acabado sólo se llevan a
cabo, si se define la sobremedida del acabado
correspondiente (Q368, Q369)
 Diámetro del círculo Q223: Diámetro de la cajera
que se acaba de mecanizar
 Sobremedida del acabado lateral Q368 (valor
incremental): Sobremedida de acabado en el plano de
mecanizado.
 Avance de fresado Q207: Velocidad de
desplazamiento de la hta. en el fresado en mm/min
 Forma de fresado Q351: Forma de fresado con M03
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
 Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base de la cajera
 Profundidad de paso Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza; introducir un valor mayor que 0
 Sobremedida de acabado en profundidad Q369 (valor
incremental): Sobremedida de acabado para la
profundidad.
 Avance al profundizar Q206: Velocidad de
desplazamiento de la herramienta al desplazarse en
profundidad en mm/min
 Paso de acabado Q338 (v. incremental): Medida,
según la cual se desplaza la hta. en el eje de la misma
para el acabado. Q338=0: Acabado en un solo paso
X
Y
Q207
Q223
X
Z
Q201
Q206
Q202
Q338
