HEIDENHAIN iTNC 530 311
8.3 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

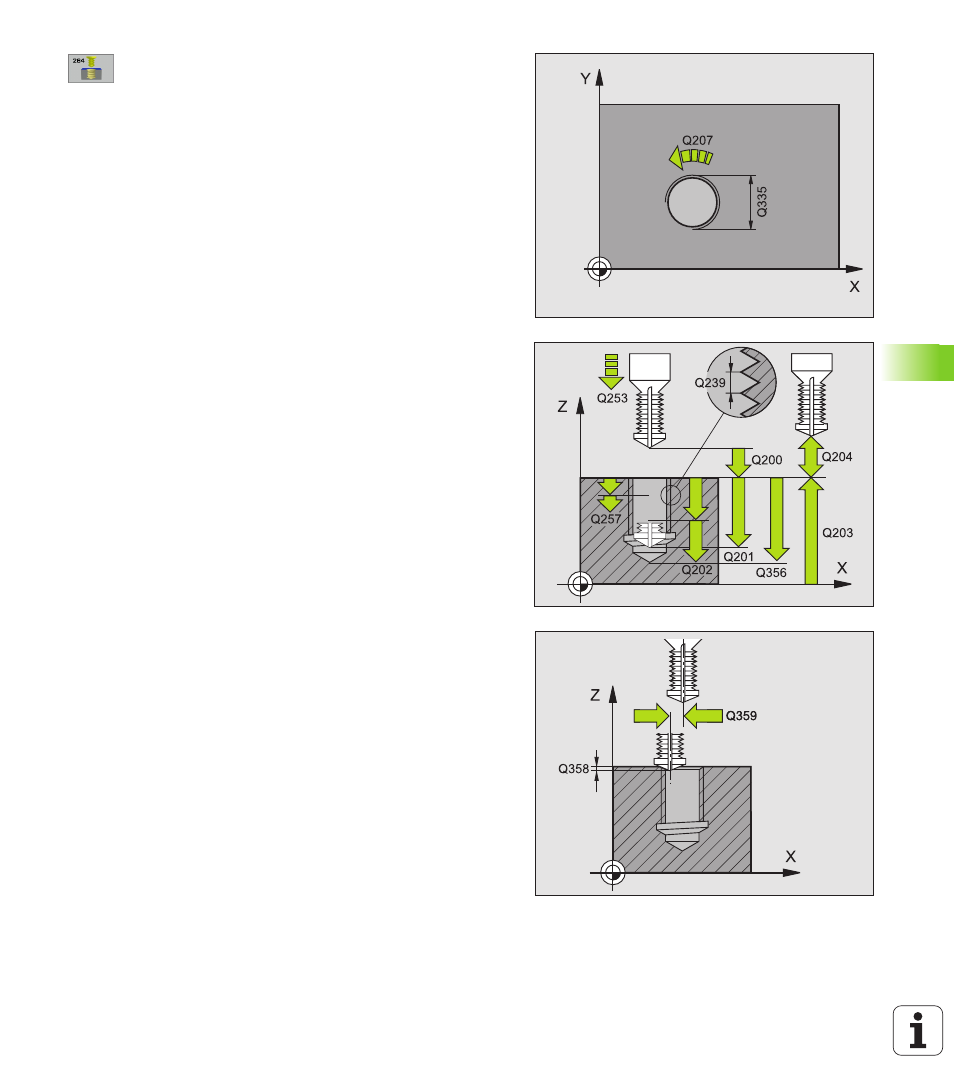

 Diámetro nominal Q335: Diámetro nominal de rosca
 Paso de rosca Q239:Paso de la rosca. El signo
determina si el roscado es a derechas o a izquierdas:
+= roscado a derechas
- = roscado a izquierdas
 Profundidad de roscado Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado
 Profundidad de taladrado Q356 (valor incremental):
Distancia entre la superficie de la pieza y la base del
taladro
 Avance de preposicionamiento Q253: Velocidad de
desplazamiento de la hta. al profundizar en la pieza o
bien al salir de la pieza en mm/min
 Forma de fresado Q351: Forma de fresado con M03
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
 Profundidad de paso Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza La profundidad de taladrado no tiene por qué ser
múltiplo del paso de profundización. El TNC se
desplaza en un sólo paso de mecanizado a la
profundidad total cuando:
„ El paso de profundización y la profundidad total son
iguales
„ El paso de profundización es mayor a la profundidad
total
 Distancia de parada previa arriba Q258 (valor
incremental): Distancia de seguridad para el
posicionamiento en marcha rápida, cuando el TNC
desplaza de nuevo la hta. después de un retroceso del
taladro a la profundidad de paso actual
 Profundidad de taladrado para la rotura de viruta
Q257 (incremental): Aproximación, después de la cual
el TNC realiza la rotura de viruta. Si se programa 0 no
se realiza la rotura de viruta
 Retroceso para la rotura de viruta Q256 (valor
incremental): Valor según el cual el TNC retira la hta.
para la rotura de viruta
 Profundidad de fresado frontal Q358 (valor
incremental): Distancia entre la superficie de la pieza
y el extremo de la herramienta en la profundización
frontal
 Desvío en la profundización frontal Q359 (valor
incremental): Distancia a la que el TNC desplaza el
centro de la herramienta desde el centro del taladro
