5 Edición de programas
44 TNC 122
Y
X
60
50
0
0
40 20
40
10
20
8
3
2
1
¡Para este ejemplo necesita una fresa con diente frontal
que corte por el centro (ISO 1641)!

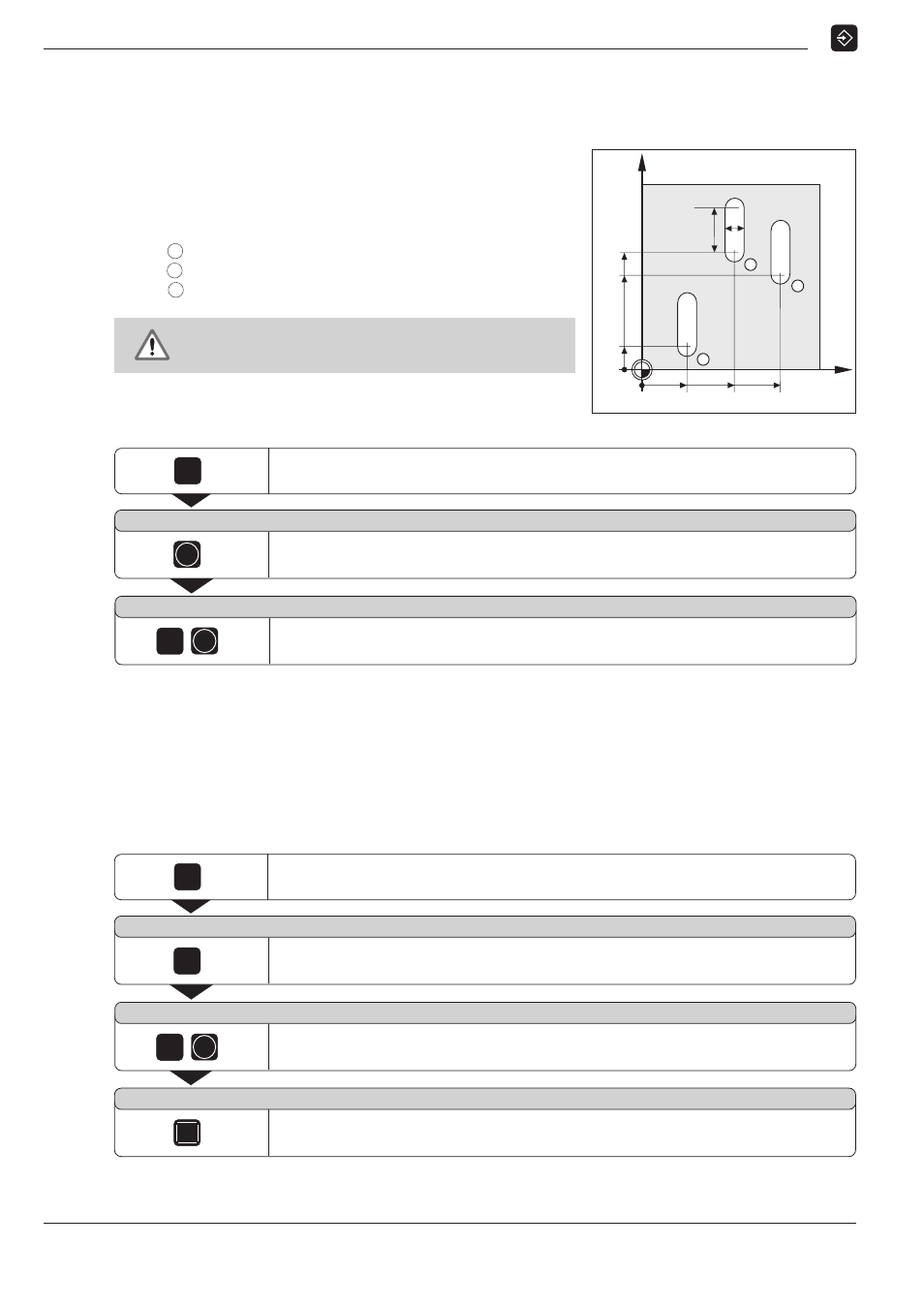

Ejemplo: Definir label para subprograma
Modo de funcionamiento: EDICION DE PROGRAMA
Subprograma
Ejemplo de programa: Subprograma para ranuras
Longitud de una ranura: 20 mm + diámetro de herramienta
Diámetro de una ranura: – 10 mm
Diámetro de ranura : 8 mm (= diámetro de herramienta)
Coordenadas del punto de insición
Ranura
1 : X = 20 mm Y = 10 mm
Ranura 2 : X = 40 mm Y = 50 mm
Ranura 3 : X = 60 mm Y = 40 mm
Seleccionar función LBL. LBL
S E T = E N T / C A L L = L B L
ENT
Seleccionar la función SET (definir label).
L B L ...
ENT 5
Con la label ahora queda identificado el comienzo de un
subprograma (o de una repetición de parte de programa).
Introduzca los bloques de programa del subprograma a
continuación del bloque LBL.
¡Label 0 ( LBL 0 ) siempre identifica el fin de un subprograma!
Ejemplo: Introducción de llamada a subprograma - CALL L
Modo de funcionamiento: EDICION DE PROGRAMA
Introducir número de label.
Confirmar el dato introducido. Bloque de programa: LBL 5
C A L L L 5 R
R (repeats: en inglés "número de repeticiones“) no significa nada para los
subprogramas. Con NO ENT salte este dato. Bloque de programa: CALL L5
Seleccionar función LBL. LBL
S E T = E N T / C A L L = L B L
LBL
Seleccionar función CALL (llamar a label).
C A L L L 0
ENT 5
Introducir número de label.
Confirmar el dato introducido.
NO
ENT
