3 Modo manual y ajuste
TNC 122 21
Definición de punto de referencia:
desplazamiento a posiciones e introducción de valores actuales
En la definición de puntos de referencia, haga contacto
consecutivamente en cada uno de los bordes de la pieza con la
herramienta e introduzca la posición de herramienta como punto
de referencia.

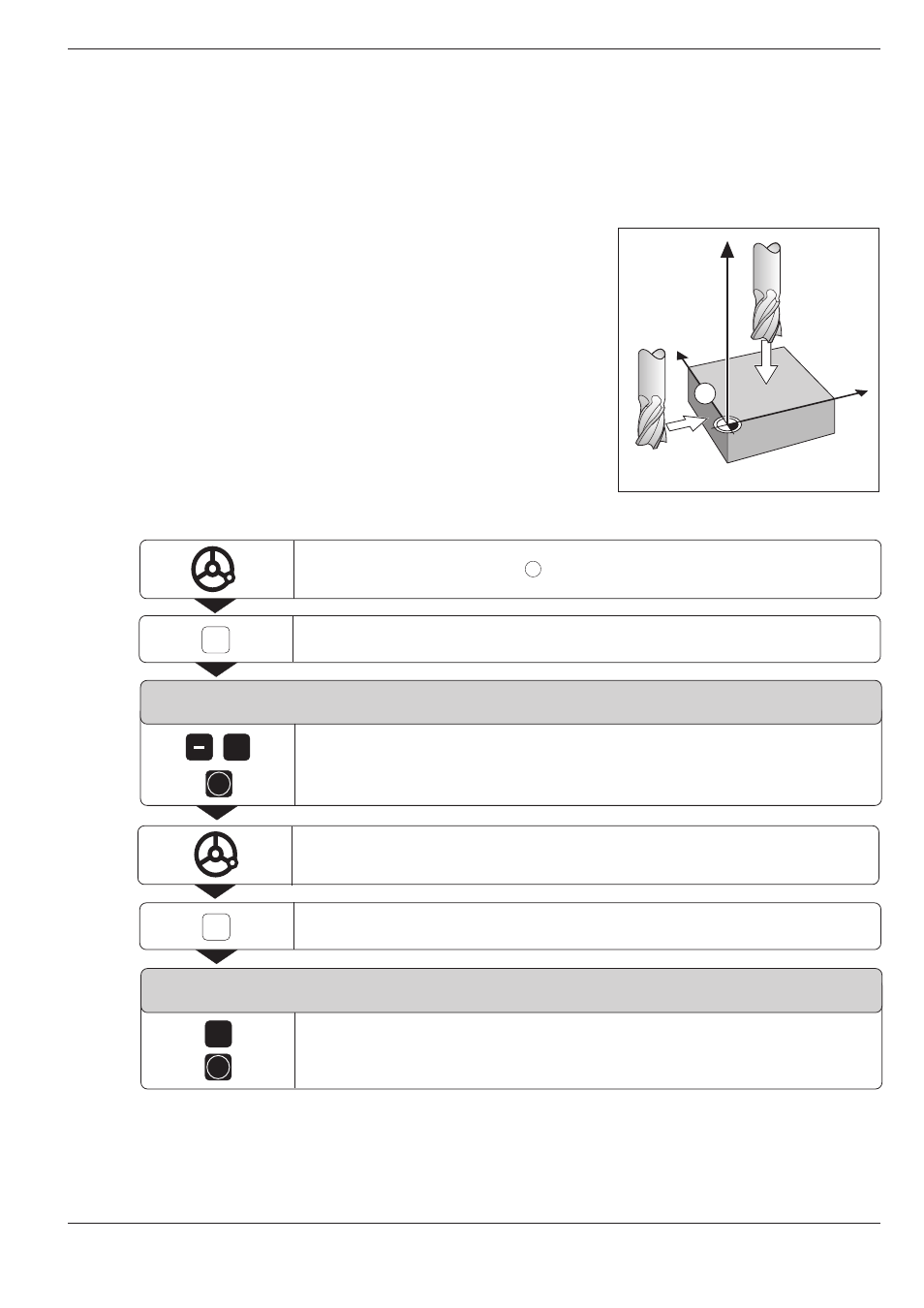

Ejemplo: Definición de punto de referencia de pieza en los ejes X e Y
Plano de mecanizado: X / Y
Eje de herramienta: Z
Radio de herramienta: R = 5 mm
Orden en definición en
este ejemplo:
X – Z
Preparación
⇒ ⇒ ⇒ ⇒ ⇒ Introduzca la herramienta.
⇒ ⇒ ⇒ ⇒ ⇒ Introduzca los datos de herramienta.
⇒ ⇒ ⇒ ⇒ ⇒ Conecte el husillo, p.ej. con la función auxiliar M 3.
Modo de funcionamiento: MODO MANUAL
Y
X
1
Z
Hacer contacto en el canto 1 de la pieza.
Seleccionar eje: eje X. X
5
ENT
Introducir la posición del centro de herramienta ( X = – 5 mm )
y
transferir la coordenada X del punto de referencia a la indicación.
P U N T O D E R E F E R E N C I A X =
X =
Hacer contacto con la superficie de la pieza.
Seleccionar eje: eje Z. Z
0
ENT
P U N T O D E R E F E R E N C I A Z =
Z =
Introducir la posición de la punta de la herramienta ( Z = 0 mm )
y
transferir la coordenada Z del punto de referencia a la indicación.
