Tabla de agujeros

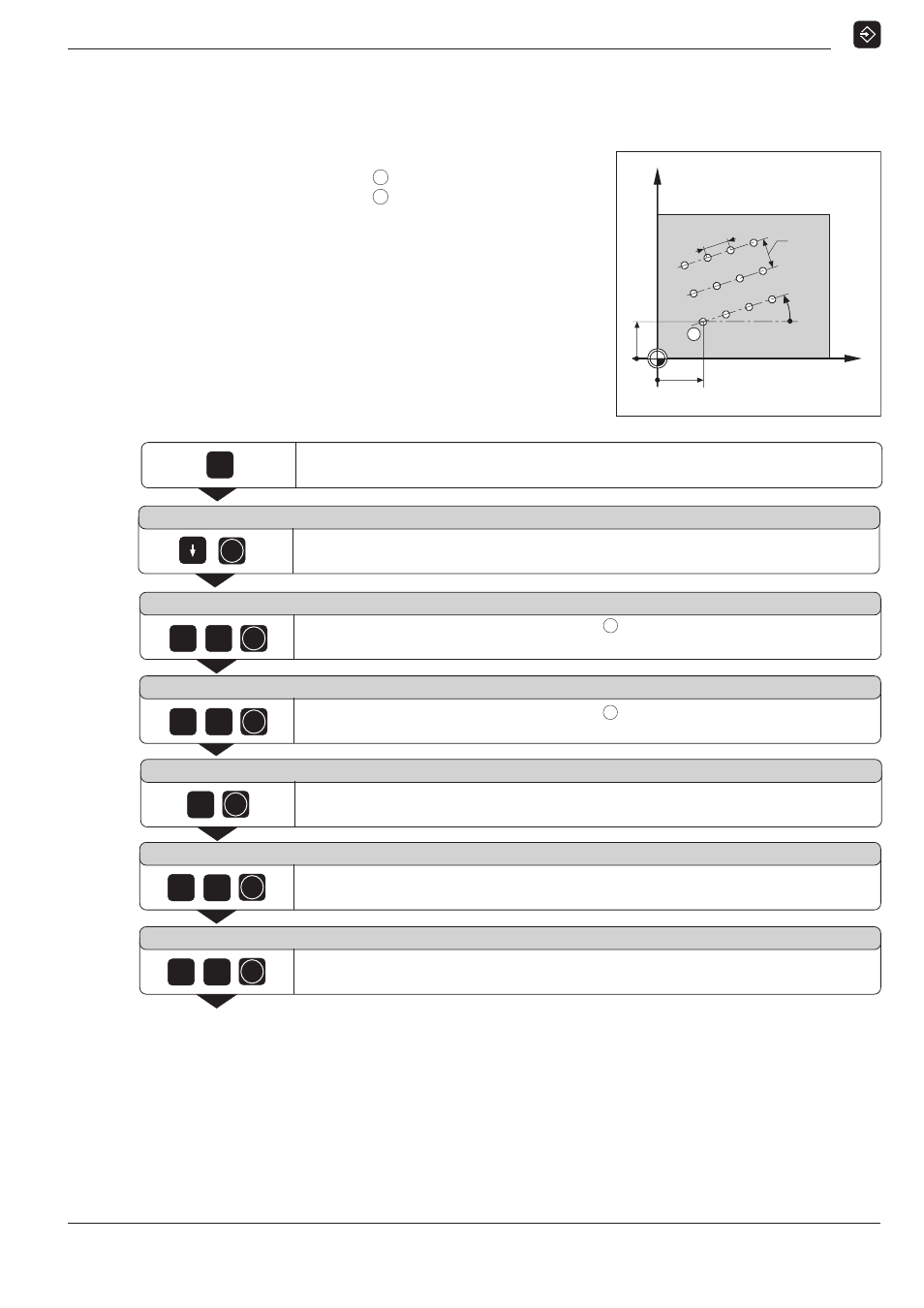

Ejemplo de programa: Ciclo TABLA DE AGUJEROS
Coordenada X de primer agujero
1
:
1er.A X
= 20 mm
Coordenada Y de primer agujero
1
:
1er.A Y
= 15 mm
Número de agujeros por fila NUM A :
4
Separación entre agujeros SEPA A. :
10
mm
Angulo entre fila
de agujeros y eje X ANGULO :
18°
Profundidad de taladrado PROFUNDIDAD : – 8
mm
Número de filas NUM H :
3
Separación entre filas SEPA H :
12
mm
Y
X
15
20
0
0
1
10
18°
12
Seleccionar TABLA DE AGUJEROS.
¿ C I R C U L O D E A G U J E R O S ?
Seleccionar funciones especiales SPEC FCT.
ENT
1 er. A Y =
1 er. A X =
1
5
2
0
ENT
ENT
N U M A=
4
ENT
0
ENT
1
1
8
ENT
S E P A A =
A N G U L O =
SPEC
FCT
Modo de funcionamiento: EDICION DE PROGRAMA
Introducir la coordenada X del agujero
1
( X = 20 mm ).
Confirmar el dato introducido.
Introducir la coordenada Y del agujero
1
( Y = 15 mm ).
Confirmar el dato introducido.
Introducir el número de agujeros por fila NUM A ( 4 ).
Confirmar el dato introducido.
Introducir la separación entre agujeros de la fila SEPA. A ( 10 mm ).
Confirmar el dato introducido.
Introducir el ANGULO entre el eje X y las filas de agujeros ( 18° ).
Confirmar el dato introducido.
