4 Posicionamiento con introducción manual de datos
28 TNC 122

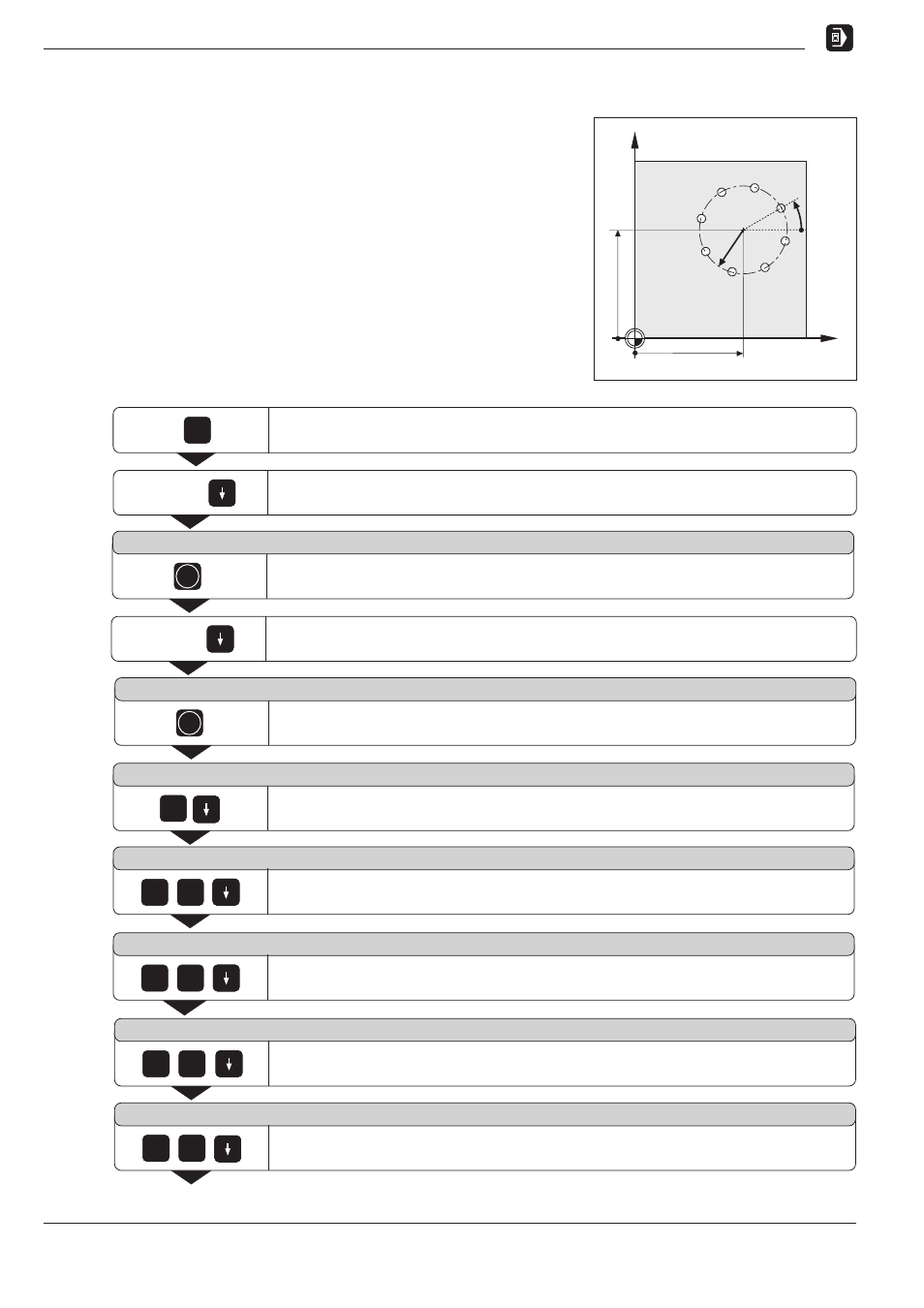

Ejemplo: Introducción y ejecución de círculo de agujeros
Número de agujeros: 8
Coordenadas de centro: X = 50 mm
Y = 50 mm
Radio de círculo de agujeros: 20 mm
Angulo inicial: ángulo entre
eje X y primer agujero
30°
Valor de profundidad
de taladrado
8 mm
Gráficos de agujeros
Y
X
30°
R20
50
50
0
0
SPEC
FCT
Seleccionar funciones especiales SPEC FCT.
Modo de funcionamiento: POSICIONAMIENTO CON
INTRODUCCIÓN MANUAL DE DATOS
Avanzar a la función CIRCULO DE AGUJEROS. repetitivam.
Seleccionar CIRCULO COMPLETO.
C I R C U L O C O M P L E T O
ENT
0 2
3 0
R A D I O =
A N G U L O =
Introducir el ángulo inicial ANGULO del eje X respecto al primer agujero ( 30° ).
Confirmar el dato introducido y continuar el diálogo interactivo.
Introducir el RADIO del círculo de agujeros ( 20 mm ).
Confirmar el dato introducido y continuar el diálogo interactivo
5 0
5 0
8
C E N T X =
Introducir la coordenada X de centro de círculo de agujeros ( X = 50 mm ).
Confirmar el dato introducido y continuar el diálogo interactivo.
C E N T Y =
Introducir la coordenada Y de centro de círculo de agujeros ( Y = 50 mm ).
Confirmar el dato introducido y continuar el diálogo interactivo.
N U M. B =
Indicar el número de agujeros NUM ( 8 ).
Confirmar el dato introducido y continuar el diálogo interactivo.
Seleccionar la función CIRCULO DE AGUJEROS.
C I R C U L O D E A G U J E R O S
ENT
Avanzar a la función CIRCULO COMPLETO. repetitivam.
