4 Posicionamiento con introducción manual de datos
TNC 122 25
Introducción y desplazamiento a posiciones
Para un mecanizado sencillo, en el modo de funcionamiento
POSICIONAMIENTO CON INTRODUCCIÓN MANUAL DE DATOS,
introduzaca directamente las coordenadas.

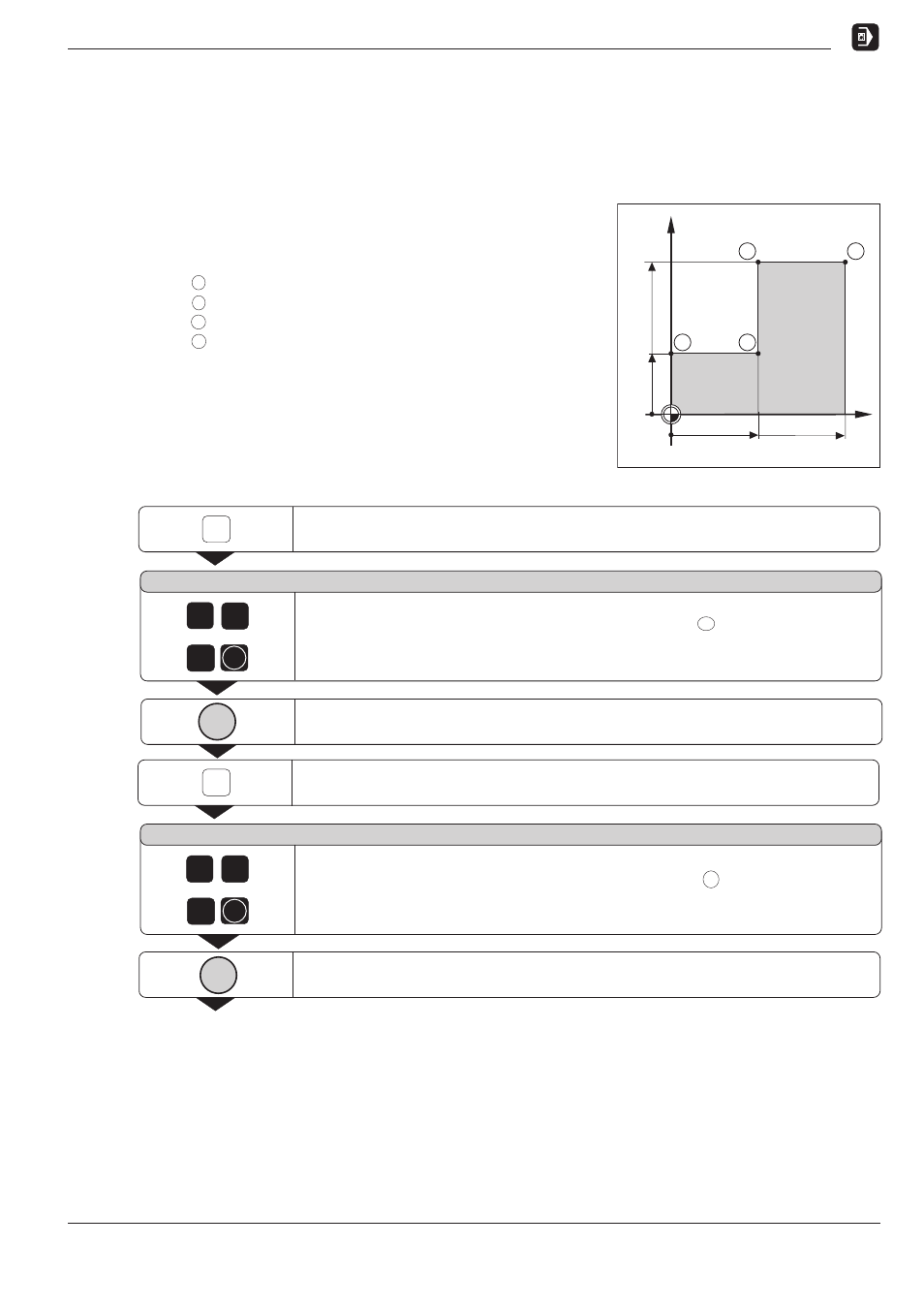

Ejemplo: fresar escalón
Las coordenadas se introducen como dimensiones absolutas,
siendo el punto de referencia el origen de pieza.
Vértice 1 : X = 0 mm Y = 20 mm
Vértice 2 : X = 30 mm Y = 20 mm
Vértice 3 : X = 30 mm Y = 50 mm
Vértice 4 : X = 60 mm Y = 50 mm
Preparación:
⇒
⇒ ⇒ ⇒ ⇒ Introduzca los datos de herramienta.
⇒ ⇒ ⇒ ⇒ ⇒ Preposicone la herramienta de manera práctica
(p.ej. X = Y = – 20 mm).
⇒ ⇒ ⇒ ⇒ ⇒ Desplace la herramienta a la profundidad de fresado.
Modo de funcionamiento: POSICIONAMIENTO CON
INTRODUCCIÓN MANUAL DE DATOS
Y
X
1 2
3 4
60 30
20
50
0
0
Seleccionar eje Y.
0
Y R 0
2
Y
Desplazar la herramienta a la coordenada introducida.
Seleccionar el eje X.
0 3
X R 0
X
Desplazar la herramienta a la coordenada introducida.
I
I
Y destella:
Introducir el valor consigna de posición para el vértice
1 : Y = + 20 mm,
seleccionar la corrección radio de herramienta: R + y
confirmar el dato introducido.
X destella:
Introducir el valor consigna de posición para el vértice
2 : X = + 30 mm,
seleccionar la corrección de radio de herramienta: R – y
confirmar el dato introducido.
R + / – ENT
R + / – ENT
