5 Edición de programas
TNC 122 39
Y
X
30°
R20
50
50
0
0
Modo de funcionamiento: EDICION DE PROGRAMA
Gráficos de agujeros en el programa
Los datos de los gráficos de agujeros CIRCULO DE AGUJEROS y
TABLAS DE AGUJEROS
pueden introducirse también en un
programa. Cada dato está disponible en un bloque independiente
del programa.
Estos bloques están identificados por CYCL a continuación del
número de bloque y un número. CYCL es la abreviatura del
término inglés "cycle" que traducido sería "ciclo".
En los ciclos se incluyen todos los datos que el TNC necesita para
el mecanizado del gráfico de agujeros.
El TNC ejecuta automáticamente un gráfico de agujeros en la
posición en que aparece en el programa.
Los ciclos deben ser completos
A partir de un ciclo completo no debe borrar ningún bloque ya que,
de lo contrario, al ejecutar el programa aparece el mensaje de
error CICLO INCOMPLETO.
Introducción de ciclos
Para introducir un ciclo, pulse la tecla SPEC FCT y, a
continuación, seleccione el ciclo. El TNC pregunta
automáticamente todos los datos que necesita para ejecutar el
ciclo.

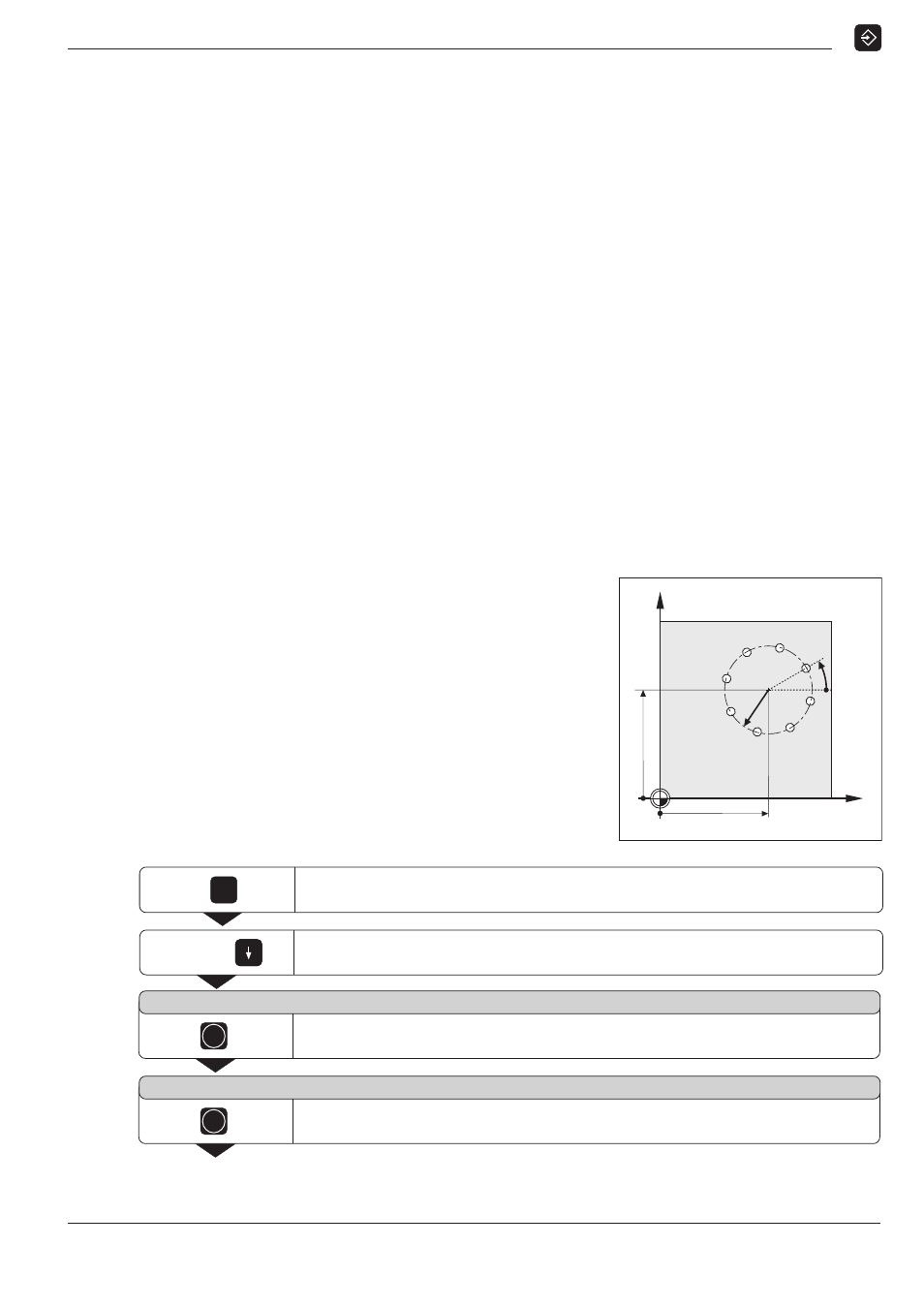

Círculo de agujeros
Ejemplo de programa: Ciclo CIRCULO COMPLETO
Número de agujeros NUM A : 8
Coordenadas de centro: CENT X = 50 mm
CENT Y = 50 mm
Radio círculo agujeros RADIO : 20 mm
Angulo inicial entre eje X
y primer agujero ANGULO :
30°
Profundidad taladrado PROFUNDIDAD: – 8 mm
SPEC
FCT
Seleccionar funciones especiales SPEC FCT.
Avanzar a la función CIRCULO DE AGUJEROS. repetitivam.
Seleccionar función CIRCULO DE AGUJEROS.
C I R C U L O D E A G U J E R O S
ENT
Seleccionar CIRCULO COMPLETO.
C I R C U L O C O M P L E T O
ENT
