1 Fundamentos sobre coordenadas de posiciones
12 TNC 122
Puntos de referencia y coordenadas de posiciones
Definición de puntos de referencia
El plano de la pieza especifica para el mecanizado un determinado
elemento de forma de la pieza (en la mayoría de los casos un
vértice de la pieza) como "punto de referencia absoluto" y, en su
caso, uno o varios elementos de forma como puntos de referencia
relativos. Mediante la definición de puntos de referencia, a estos
puntos se les asigna el origen del sistema de coordenadas
absolutas o relativas: la pieza se desplaza a una determinada
posición relativa respecto a la herramienta, orientada respecto a
los ejes de máquina, y se ponen a cero las indicaciones de eje o se
fija el correspondiente valor de posición (p.ej., para tener en cuenta
el radio de herramienta).
Y
X
Z
Ejemplo: Coordenadas del agujero 1 :
X = 10 mm
Y = 5 mm
Z = 0 mm (profundidad taladrado: Z = – 5 mm)
El origen del sistema de coordenadas cartesianas está
situado en el eje X a 10 mm y en el eje Y a 5 mm en
sentido negativo del agujero
1 .
Y
X
Z
1
10
5

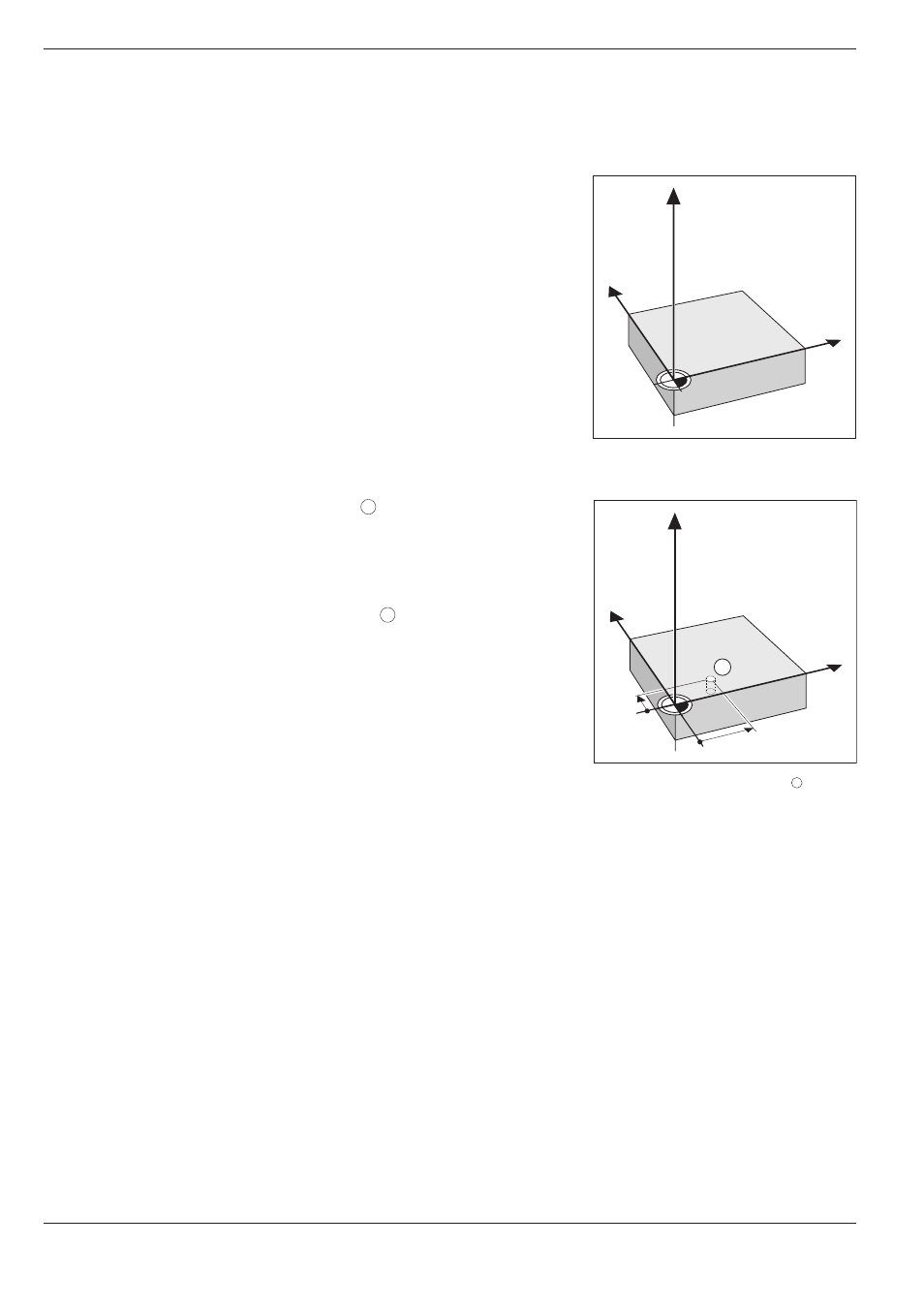

Fig. 1.3: El origen del sistema de coordenadas
cartesianas y el origen de pieza
coinciden.
Fig. 1.4: El agujero en la posición 1 define el
sistema de coordenadas.
