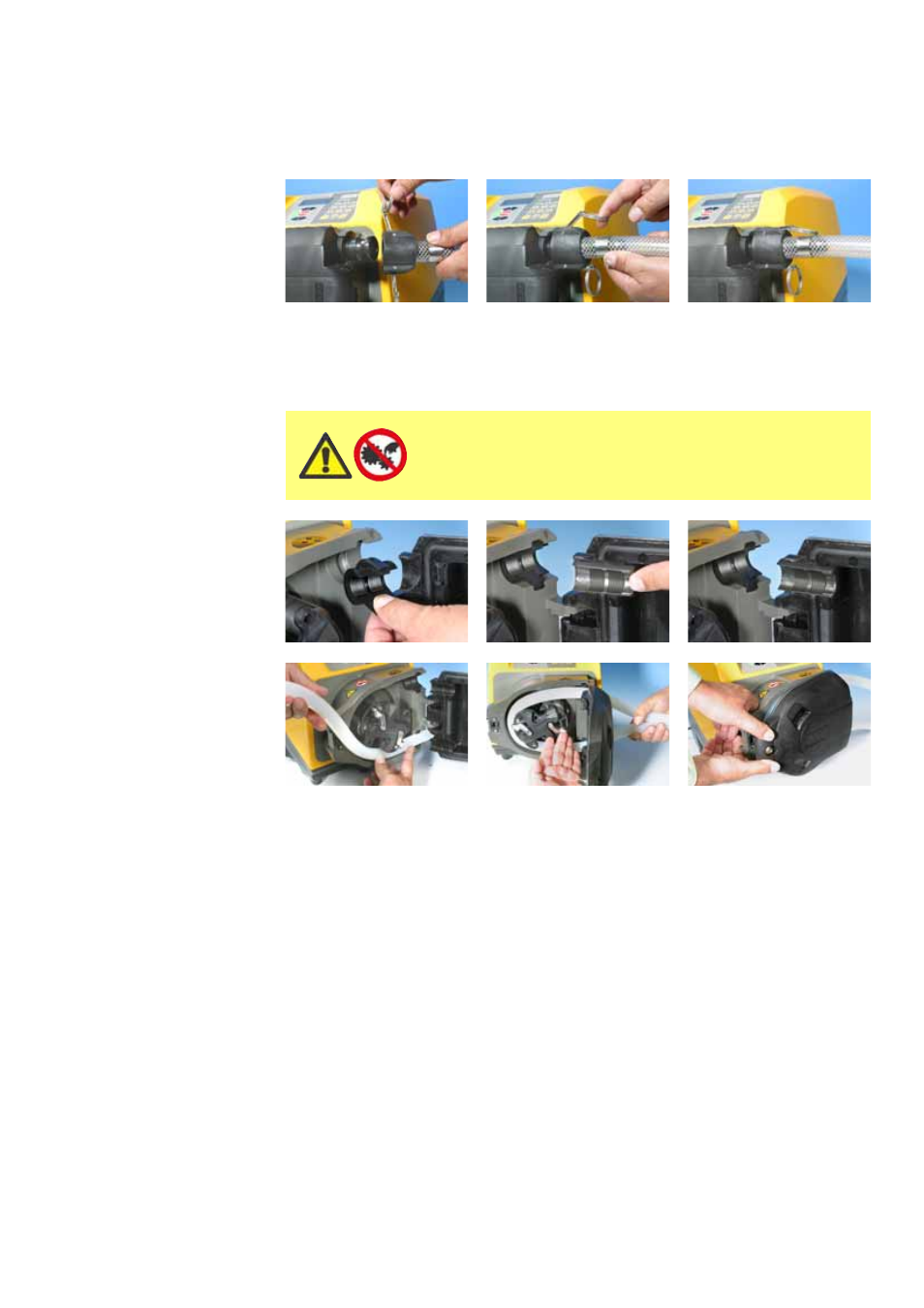

Los elementos LoadSure industriales, que tienen conectores negros, se conectan al
sistema de mangueras mediante adaptadores de leva de bloqueo (leva y ranura).
Acople el conector hembra sobre el conector del elemento.
Cierre ambas palancas de leva tirando de ellas hasta que se acoplen.
26.7 620R: Colocación de manguera continua
Los cabezales 620R para manguera contínua están ajustados en fábrica para
aceptar mangueras Watson-Marlow serie 600, de 3,2 mm de pared. El
rendimiento de bombeo se verá afectado adversamente si no se utilizan
mangueras Watson-Marlow.
Seleccione el juego de abrazaderas de manguera que sea correcto para el
tamaño de manguera que se debe utilizar.
Coloque las dos mitades de la abrazadera en forma de "U" en las tuberías del
cabezal de la bomba (La forma en "U" asegura una carga correcta).
Coloque las mitades correspondientes de la abrazadera de la protección, que
tienen unas secciones levantadas en "T" para posicionado, en las ranuras de la
cara interna de la protección, encima y debajo de la bisagra de la protección.
Empújelas y deslícelas hasta la posición de bloqueo.
Al cerrar la protección se alinearán las dos mitades de la abrazadera alrededor
de la manguera.
Desenganche los rodillos.
Coloque un extremo de la manguera en la abrazadera en "U" de la tubería
inferior y manténgalo firmemente en su posición.
Extienda la manguera entre los rodillos retrocedidos, asegurándose de que no
se retuerce a lo largo.
Coloque el otro extremo de la manguera en la abrazadera en "U" de la tubería
superior.
Sostenga los dos extremos de la manguera con una mano manteniendo la tensión
alrededor de los rodillos retrocedidos.
Desconecte siempre la alimentación de la red a
la bomba antes de abrir la protección o de
realizar cualquier posicionamiento, retirada
o mantenimiento.
