Manual del usuario Watson-Marlow 620UN, 620U, 620SN, 620S 33 Manual del usuario Watson-Marlow 620UN, 620U, 620SN, 620S 33
Aplique la señal de control de proceso máxima. Mientras se está aplicando la
señal, presione ENTER para registrar la señal como punto de calibración.
Aplique el 50% de la señal de control de proceso máxima. Mientras se está
aplicando la señal, presione ENTER para registrar la señal como punto de
calibración.
Si se equivoca, presione STOP en cualquier punto de la secuencia, y la bomba
mostrará la pantalla anterior.
La pulsación final de ENTER hace que la bomba muestre una pantalla de
confirmación y a continuación muestre la pantalla desde la cual introdujo la
secuencia de compensación: el menú de Configuración o el menú de
Configuración analógico.
La bomba calcula una respuesta lineal de bajo a medio y de medio a alto, y registra
el resultado como un nuevo gráfico de calibración de entrada analógica.
Si cualquiera de las tres señales coincide, se muestra una pantalla de advertencia
antes de que aparezca la pantalla de confirmación, y se ignora la compensación.
Nota: Es posible configurar respuestas invertidas, aplicando la señal de control de
proceso máxima cuando se solicite la mínima y viceversa.
Nota: La restauración de los ajustes de fábrica elimina los valores de calibración de
compensación.
16.2 Analógico
Cuando la bomba está bajo control remoto, rastrea una señal analógica desde el
sistema de control remoto del usuario hasta el terminal i/p del conector Analógico
1, situado en la parte posterior de la bomba, dentro de los intervalos 4-20 mA, 0-
10 V ó 1-5 V. La opción Analógico en el menú Configuración permite al usuario
configurar la bomba para que funcione con su sistema de control remoto.
Cuando la bomba está bajo control remoto, rastrea una señal analógica desde el
sistema de control remoto del usuario hasta la clavija 4 del conector D inferior
situado en la parte posterior de la bomba, dentro de las gamas 4-20 mA, 0-10 V ó
1-5 V. La opción Analógico en el menú Configuración permite al usuario configurar
la bomba para que funcione con su sistema de control remoto.

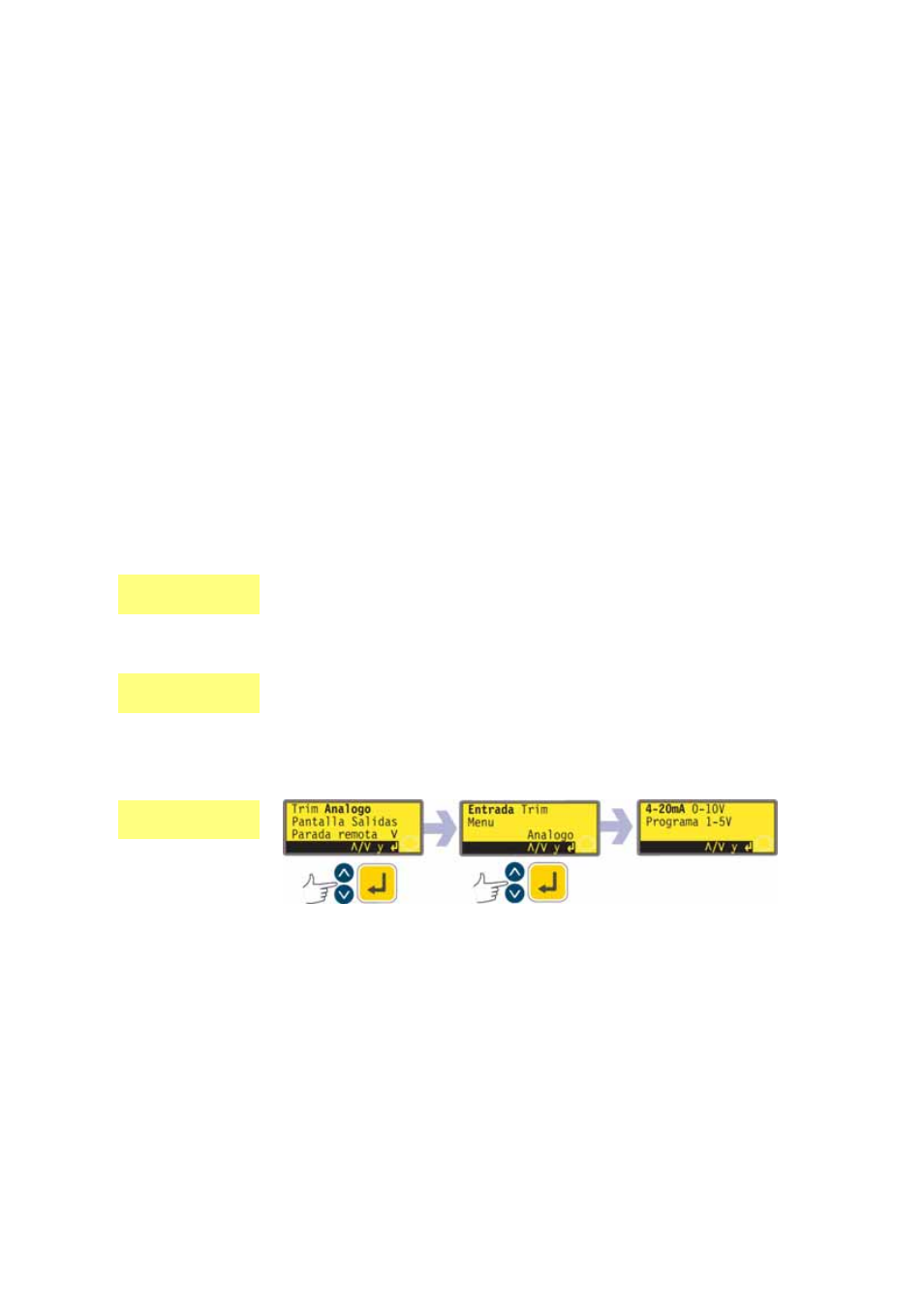

Seleccione Analógico en el menú Configuración usando las teclas ARRIBA o
ABAJO y presione ENTER para confirmar su elección.
Se mostrarán tres opciones: Entrada, Compensación y Menú.
Entrada permite al usuario comunicar a la bomba qué tipo de señal aplicará, o bien
escoger la opción de programa. Si selecciona Programa en el menú subsiguiente,
el usuario puede escoger su tipo de entrada y comunicar a la bomba las velocidades
a las que debe funcionar al recibir una señal de control del proceso baja o alta. Véase
la sección 18.2.1, Entrada 1: velocidad.
Compensación muestra el menú Compensación, anteriormente descrito. Véase la
sección 16.1, Compensación.
Menú devuelve al usuario a la primera sección del menú Configuración. Véase la
sección 16, Configuración.
UN, U
U
UN, U
