20.4 Velocidad: salida analógica

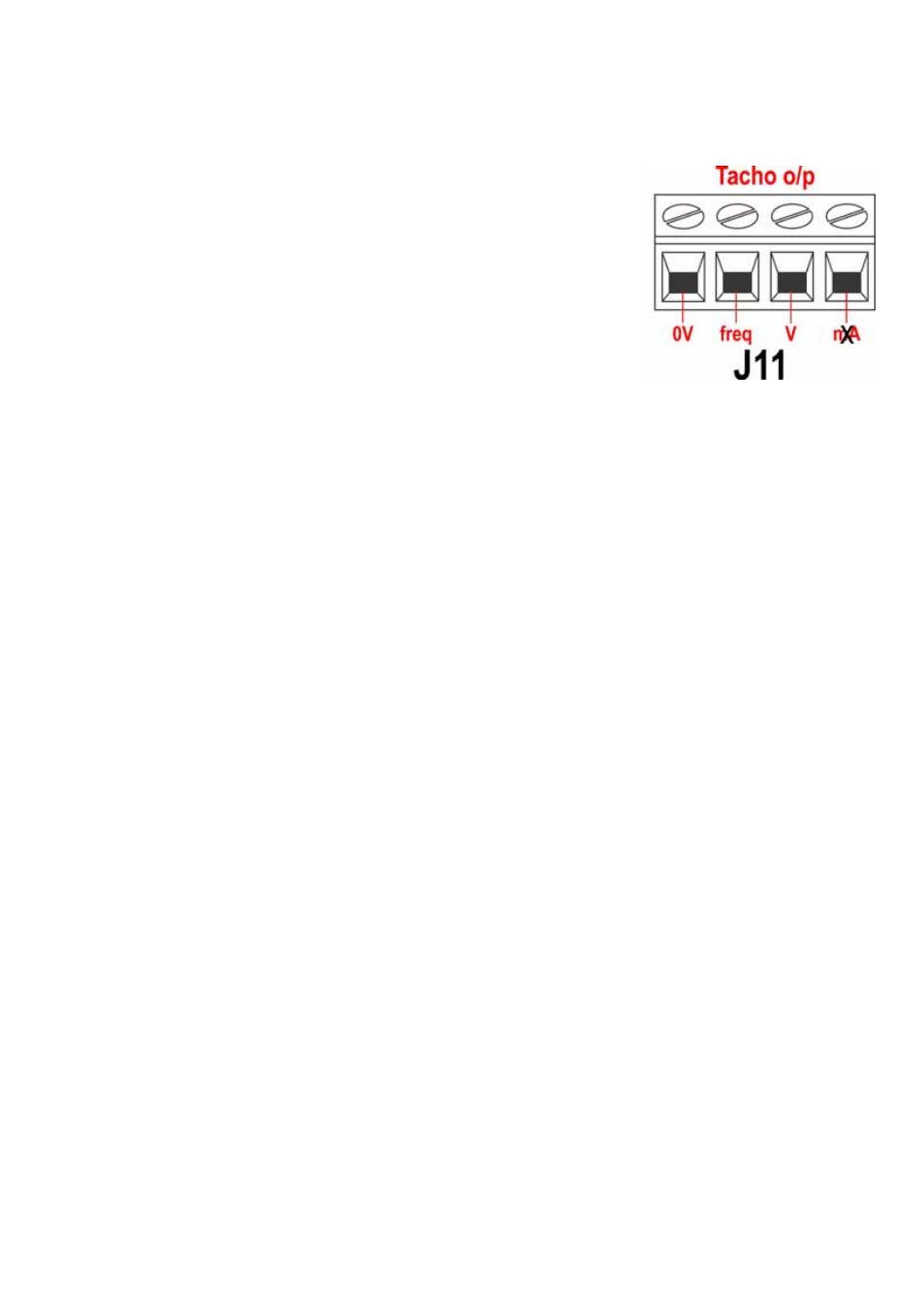

En el conector de salida del tacómetro (J11) hay
disponible una señal de salida de voltaje analógica,
entre el terminal V y el terminal de 0 V. El voltaje
es directamente proporcional a la velocidad de
rotación del cabezal de la bomba. 0 V = velocidad
cero; 10 V = velocidad máxima.
No hay salida de mA en este terminal en el modelo
620UN. Sí la hay en el modelo 620DuN.
20.5 Salida de frecuencia
del tacómetro
En el conector de salida del tacómetro (J11) hay disponible una salida de frecuencia
del tacómetro, entre el terminal freq y el terminal de 0 V. Genera un impulso
rectangular de +5 V, máximo 0,5 mA, cuya frecuencia es directamente proporcional
a la velocidad de rotación del cabezal de la bomba. Genera 5,717 Hz/rpm - 343
impulsos por cada revolución del eje de salida. El tren de impulsos procedente de la
bomba puede ser utilizado para calcular la velocidad de rotación o para determinar el
número de revoluciones del cabezal de la bomba. Esta salida posee la fuerza
necesaria para ser efectiva a una distancia de hasta 3 m de la bomba. Los recorridos
de cable de más de 3 m requieren la amplificación de la señal.
