Manual del usuario Watson-Marlow 620UN, 620U, 620SN, 620S 77 Manual del usuario Watson-Marlow 620UN, 620U, 620SN, 620S 77
26.3 620RE, 620RE4 y 620R: Condiciones
de bombeo
Presión y viscosidad
Todos los valores de la presión en estas instrucciones de funcionamiento, a
partir de las cuales se han calculado las cifras de rendimiento y vida, se refieren
a las presiones de pico de la tubería.
Aunque su presión de pico es de 4 bar, la bomba generará una presión de pico
superior a los 4 bar si hay restricciones en la tubería. En aquellos casos en que
sea crítico no sobrepasar la presión de pico de 4 bar deberán instalarse válvulas
de seguridad en la tubería.
Para trabajos de bombeo a presiones de 2-4 bar sólo deben utilizarse elementos
tubulares Marprene/Bioprene, o Chem-Sure o Sta-Pure estándar. Una "M" o una
"P" en el código de producto del pedido de elementos tubulares denota que es
adecuado para usos de alta presión.
Para trabajos de bombeo a presiones de 0-2 bar sólo deben utilizarse elementos
de dureza estándar o la gama estándar de mangueras para bombas peristálticas
continuas.
La máxima viscosidad de manejo se consigue utilizando elementos tubulares
Marprene/Bioprene o Sta-Pure en el cabezal de la bomba.
Asegúrese de que haya siempre un mínimo de un metro de manguera flexible
con la pared lisa conectada a la tubería de descarga del cabezal de la bomba.
Esto ayudará a reducir al mínimo las pérdidas de impulsión y las pulsaciones
en la tubería. Esto es especialmente importante con fluidos viscosos y sistemas
de tubería rígidos.
26.4 620RE, 620RE4 y 620R: Instalación
de la bomba
Un instalación proyectada correctamente favorecerá al máximo la vida útil de
la manguera, por lo que debe asegurarse de respetar las directrices siguientes:
Evite las curvas cerradas de la manguera, las reducciones y las longitudes
excesivas de manguera con diámetro inferior al de la manguera colocada en el
cabezal, especialmente el de las tuberías del lado de succión.
Asegúrese de que las tuberías de conexión y los accesorios tienen la capacidad
adecuada para la presión prevista en la tubería.
Si hay tuberías rígidas en la proximidad del cabezal de la bomba, una sección
desmontable de tubería simplificará la sustitución de la manguera.
Asegúrese de que el tapón obturador que cierra el orificio de instalación del
detector de fugas esté en posición si la tubería del detector de fugas no está
en uso. Véase más abajo.
Es recomendable utilizar la tubería de vaciado controlado si se están
bombeando fluidos peligrosos, agresivos o abrasivos o productos que se
endurezcan en contacto con el aire.

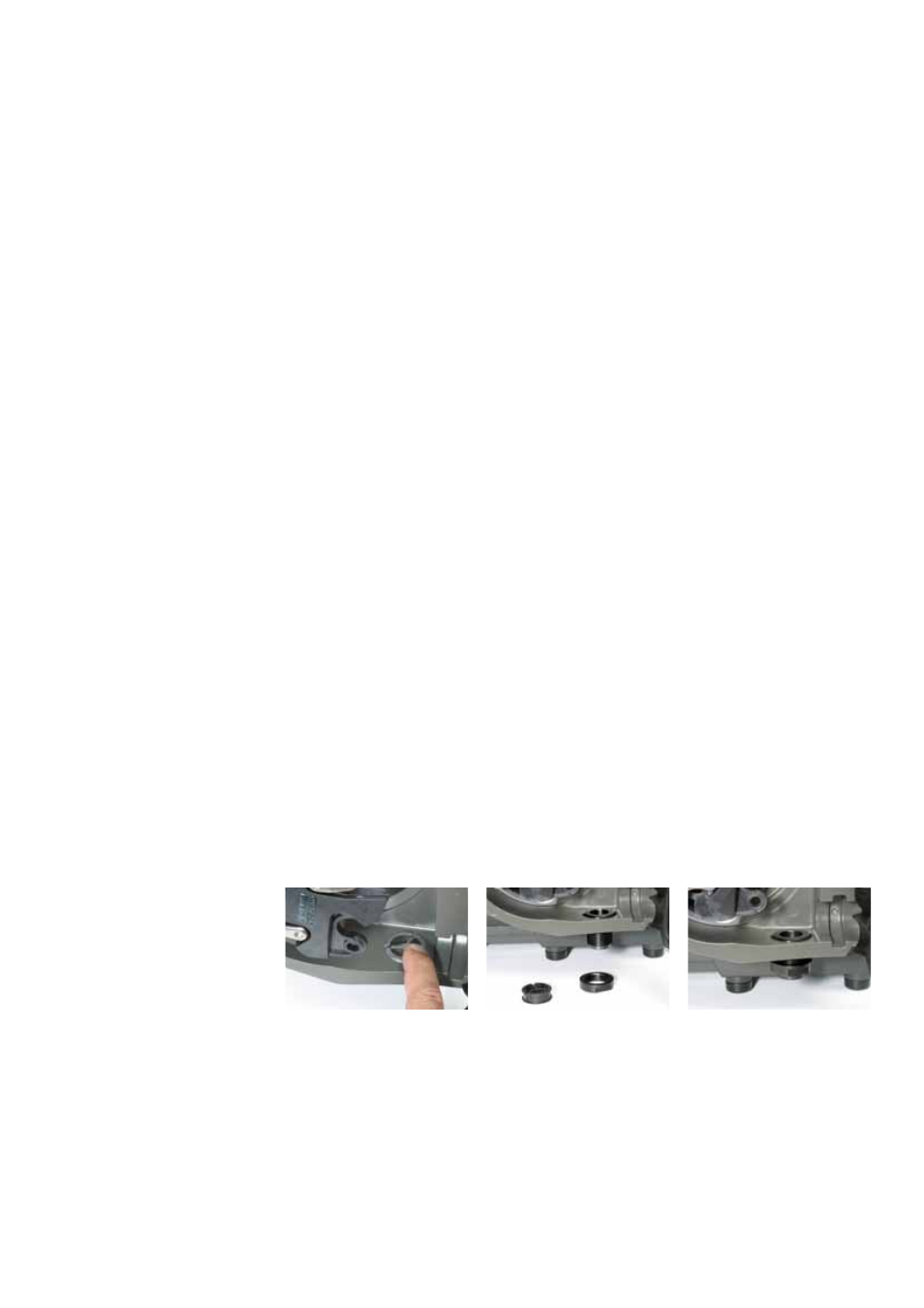

Conecte la tubería de desagüe utilizando el adaptador de acoplamiento que se
suministra con la bomba.
Saque el tapón obturador. Ponga en su sitio el acoplamiento roscado de desagüe.
Sujételo con la tuerca de seguridad provista. Apriétela a mano. Asegúrese de
que haya espacio libre suficiente debajo del cabezal de la bomba. La tubería
de vaciado debe ir a un recipiente o desagüe adecuado.
El procedimiento de instalación del detector de fugas está incluido en el "kit"
del detector de fugas.
Si no está seguro de la instalación, póngase en contacto con la Oficina de
Asistencia Técnica local.
