Manual del usuario Watson-Marlow 620UN, 620U, 620SN, 620S 58 Manual del usuario Watson-Marlow 620UN, 620U, 620SN, 620S 58
en sentido contrario a las agujas del reloj. En ausencia de conexión, la bomba
adopta por omisión la rotación en el sentido de las agujas del reloj.

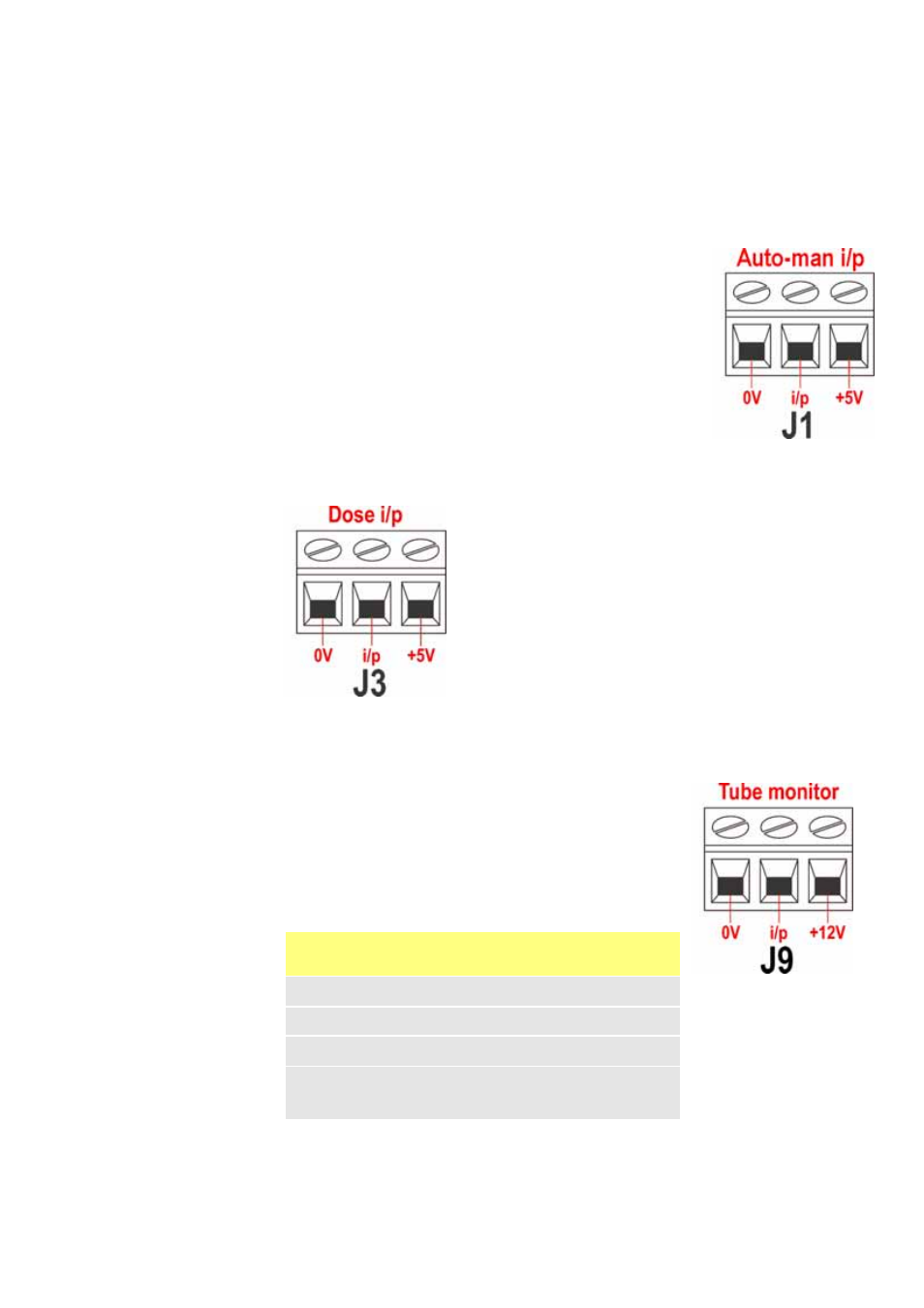

20.8 Entrada de la conmutación
automático / manual
Conecte un interruptor remoto entre el terminal de +5 V y
el terminal i/p del conector i/p de Automático-manual (J1).
Interruptor cerrado para control automático; abierto para
control manual. Como alternativa, se puede aplicar una
entrada lógica al terminal i/p, del conector i/p de
Automático-manual y conectar a tierra el terminal de 0 V.
Entrada alta para control automático y entrada baja para
control manual.
20.9 Entrada MemoDose
Conecte un interruptor de contacto momentáneo como un
interruptor de pedal o un interruptor de mano entre el ter -
minal de 5 V y el terminal i/p del conector i/p de Dosis
(J3). Cierre el interruptor para iniciar una dosis. Esta
entrada cuenta con protección antirrebote por software y
funciona de forma similar a las demás entradas remotas,
tales como las provistas de lógica de 5 V a 24 V anterior -
mente mostradas, usando el terminal i/p y el terminal de
0 V. Nota: Esta entrada cuenta con protección antirrebote
por software, por lo que la señal puede ser momentánea
o mantenida durante la dosis. Si es mantenida, la señal
debe desconectarse antes de la siguiente dosis.
20.10 Entrada de detección de fugas
Conecte un dispositivo remoto de detección de fugas
entre el terminal de +12 V y el terminal i/p en el conec -
tor del Monitor de mangueras (J9). El circuito cerrado
indica una fuga. Como alternativa, se puede aplicar una
entrada lógica al terminal i/p, y conectar a tierra el ter -
minal de 0 V. Una entrada alta indica la existencia de un
goteo. Conecte el cable del detector de goteo del monitor
de mangueras Watson-Marlow de la siguiente manera:
Nota: Use sólo monitores de mangueras Watson-Marlow de la serie 620.
Color de los cables del
monitor de mangueras
Módulo 620N
Azul Terminal J9 0 V
Amarillo Terminal i/p J9
Rojo Terminal J9 +12 V
Conecte el extremo del blindaje en el módulo 620N
con un casquillo EMC de 360° si es necesario. Véase
20.2 Cableado.
