Manual del usuario Watson-Marlow 620UN, 620U, 620SN, 620S

57

Manual del usuario Watson-Marlow 620UN, 620U, 620SN, 620S

57

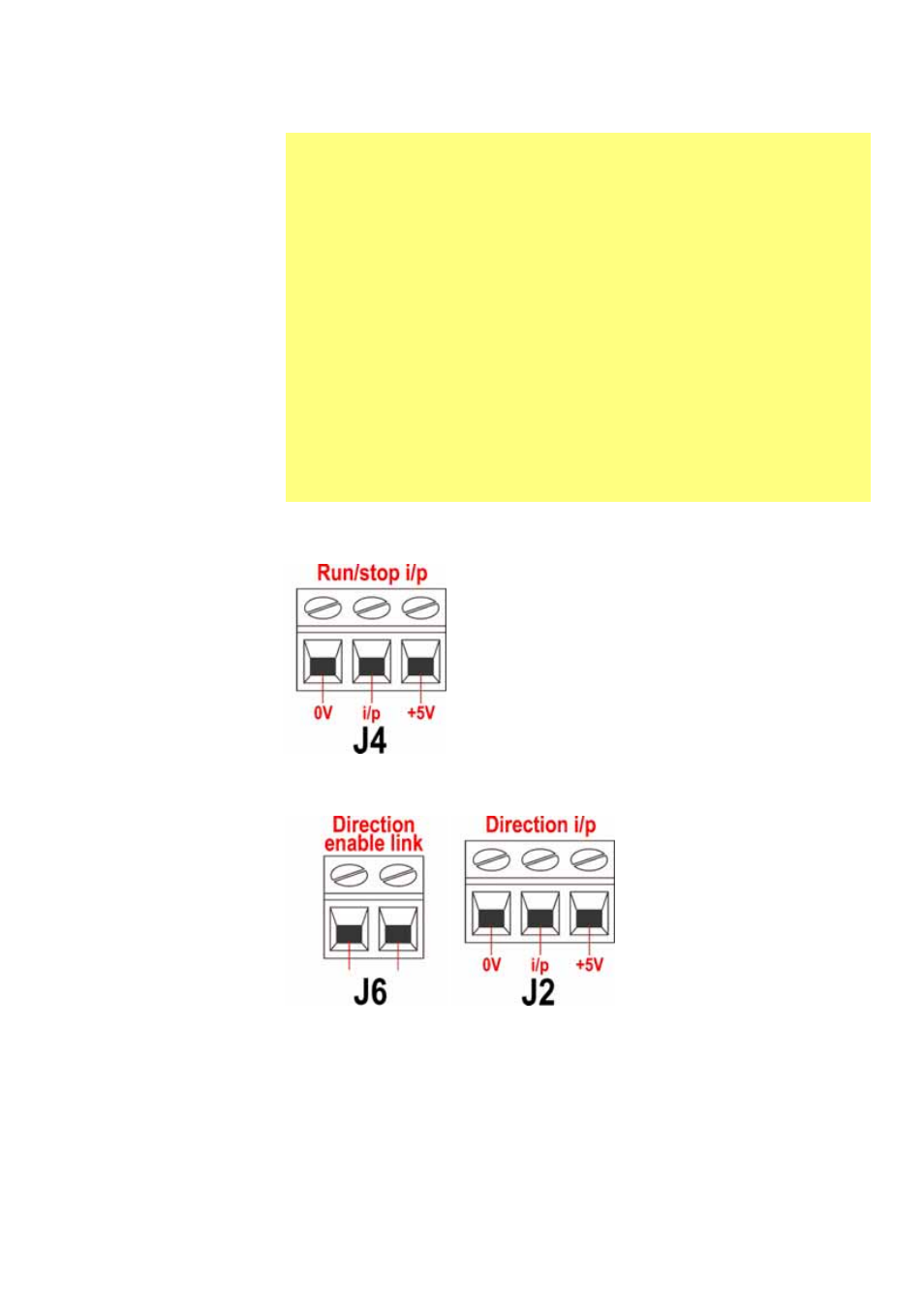

20.6 Entrada de marcha / parada

Marcha / parada remota: Conecte un interruptor remoto
entre el terminal i/p y el terminal de +5 V del conector
i/p de marcha/parada (J4). Como alternativa, se puede
aplicar una entrada lógica al terminal i/p, y conectar a tierra
el terminal de 0 V. Una entrada alta detiene la bomba,
mientras que una entrada baja la hace funcionar. Si no
existe ninguna conexión o si el interruptor está abierto, la
bomba funcionará por omisión. Para modificar o establecer
el sentido de la entrada marcha / parada, consulte la
sección 16.5, Parada remota en el menú Configuración.

20.7 Entrada del sentido de giro

Para habilitar el control remoto del sentido de giro e inhabilitar la tecla SENTIDO
(MAYÚS, 1)
en el teclado, conecte los terminales del conector de Habilitar sentido
de giro (J6). Importante: No aplique ningún voltaje a la conexión de Habilitar
sentido de giro.
Conecte un interruptor remoto entre el terminal de +5 V y el
terminal de i/p del conector i/p de Sentido de giro (J2). Interruptor abierto para
rotación en el sentido de las agujas del reloj, cerrado para rotación en sentido
contrario a las agujas del reloj. Como alternativa, se puede aplicar una señal lógica
al terminal i/p y al terminal de 0 V del conector i/p de Sentido de giro (J2). Entrada
baja para rotación en el sentido de las agujas del reloj, y entrada alta para rotación

Importante: instrucciones generales para entradas de control
remoto

Todas las entradas de control remoto pueden ser conectadas de dos
formas:

Lógica
Se puede conectar a la entrada un voltaje lógico entre 5 V LTT y 24 V
de lógica industrial. La bomba está configurada para funcionar sin
modificaciones en cualquier punto de esta gama. Cualquiera de los
terminales de 0 V - aunque es preferible el terminal de 0 V asociado
con la entrada deseada - se conecta al terminal de 0 V del dispositivo
de control para cerrar el circuito. Baja es equivalente a 0 V. Alta es
equivalente a 5 V 24 V.

Interruptor
Puede conectarse un interruptor remoto entre la entrada y cualquier
suministro de voltaje positivo procedente de la bomba - aunque es
preferible conectarlo al terminal de alimentación asociado. No obstante,
no use la alimentación de 10 V del conector Pot-rem.
