Manual del usuario Watson-Marlow 620UN, 620U, 620SN, 620S 59 Manual del usuario Watson-Marlow 620UN, 620U, 620SN, 620S 59
20.11 Salidas 1, 2, 3, 4

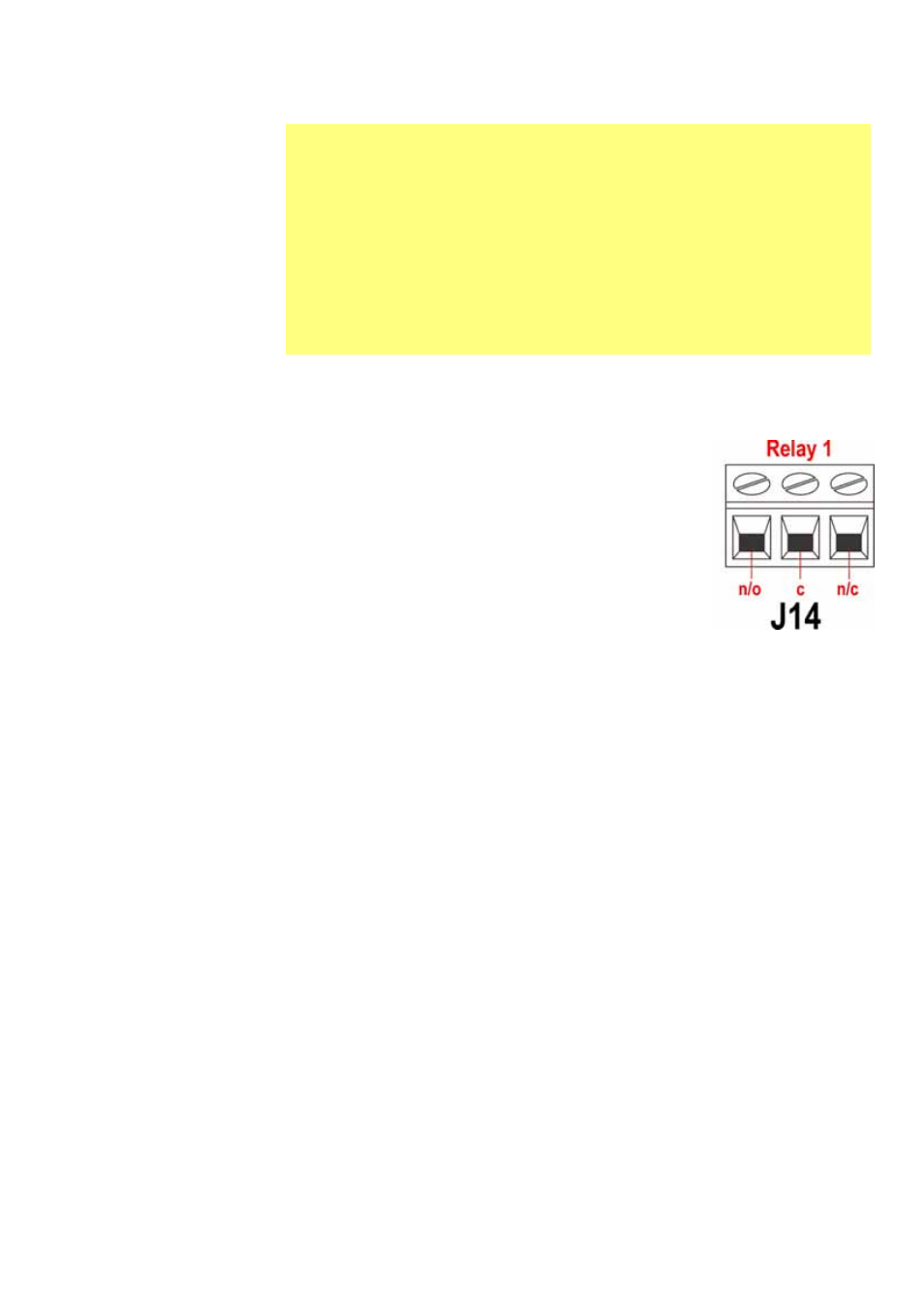

Nota: Aquí está representado el relé 1 (J14). Los relés 2, 3
y 4 (J15, J16 y J17) funcionan de manera idéntica.
Conecte el dispositivo de salida al terminal c (común) del
conector del relé elegido y el terminal n/c o el terminal n/o
(normalmente cerrado o normalmente abierto) según sea
necesario. Configure el software de la bomba de acuerdo con
ello. Véase la sección 16.4, Salidas.
Por omisión, el relé 1 está configurado para indicar el estado
de Marcha/Parada; el relé 2 está configurado para indicar el
estado de Sentido de giro; el relé 3 está configurado para
indicar el estado de Automático/manual; el relé 4 está configurado para indicar el
estado de Alarma general. Véase la sección 12, Primera puesta en marcha.
20.12 Tensiones de alimentación
En cada conector hay disponible una alimentación de voltaje adecuada en los casos
en que es necesario. Además, se pueden extraer líneas de alimentación del conector
de alimentación de reserva (J12).
En la siguiente tabla, "Carga máx" es la carga total máxima de cada alimentación,
independientemente del número de conexiones.
Importante: salidas de estado de la bomba
Las salidas 1-4 están disponibles como contactos de relés inversores
unipolares: Relé 1, 2, 3 y 4. Realice la conexión a los contactos
normalmente abiertos o normalmente cerrados del relé según sea
necesario y configure el software de la bomba de acuerdo con ello.
Véase la sección 16.4, Salidas.
Nota: El voltaje nominal máximo de los contactos de los relés de esta
bomba es de 30 V CC; carga máxima 30 W.
Nota: También adecuado para baja alimentación: es decir, 1 mA a
5 V CC mínimo.
