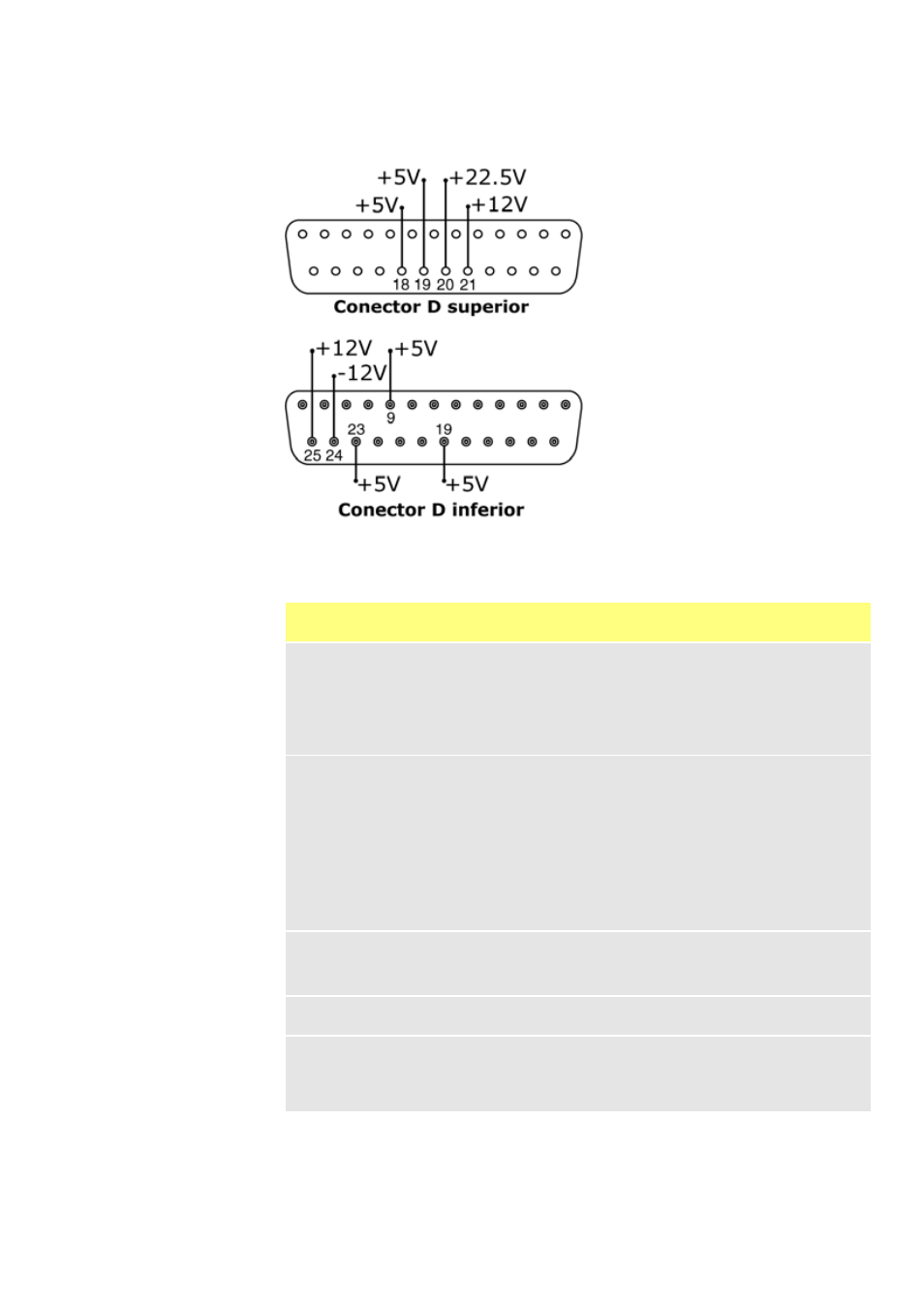

21.10 Tensiones de alimentación
En la siguiente tabla, "Carga máx" es la carga total máxima de cada alimentación
independientemente del número de conexiones.
Nota: Todas las alimentaciones CC están estabilizadas excepto la de +22,5 V.
Voltaje CC
Carga
máx.
D
inferior
D
superior
Uso típico
+5 V 10 mA 9, 19, 23 18, 19
Alimentación de voltaje para entradas
usando interruptor remoto.
Alimentación de voltaje posible para
salidas si sólo se necesitan 5 V.
La clavija 9 se usa específicamente
para el funcionamiento con interruptor
de pie / de mano
+12 V 10 mA 25 21
Alimentación de voltaje posible para
entradas usando interruptor remoto.
Alimentación de voltaje posible para
salidas.
Alimentación de voltaje para el
detector de fugas Tube Monitor de
Watson-Marlow.
Alimentación de voltaje parcial
(se requiere también -12 V)
para el interruptor de proximidad
Watson-Marlow
-12 V 10 mA 24 -
Alimentación de voltaje parcial (se
requiere también +12 V) para el
interruptor de proximidad
Watson-Marlow
+22,5 V - 20
Alimentación de tensión para el
módulo de lavado 620N. No utilizar
+10 V 21 -
Voltaje de referencia para el control
de velocidad del potenciómetro
remoto. No utilizar como voltaje
de alimentación general
