Manual del usuario Watson-Marlow 620UN, 620U, 620SN, 620S

61

21 Cableado de control automático
sin el módulo estanco 620N

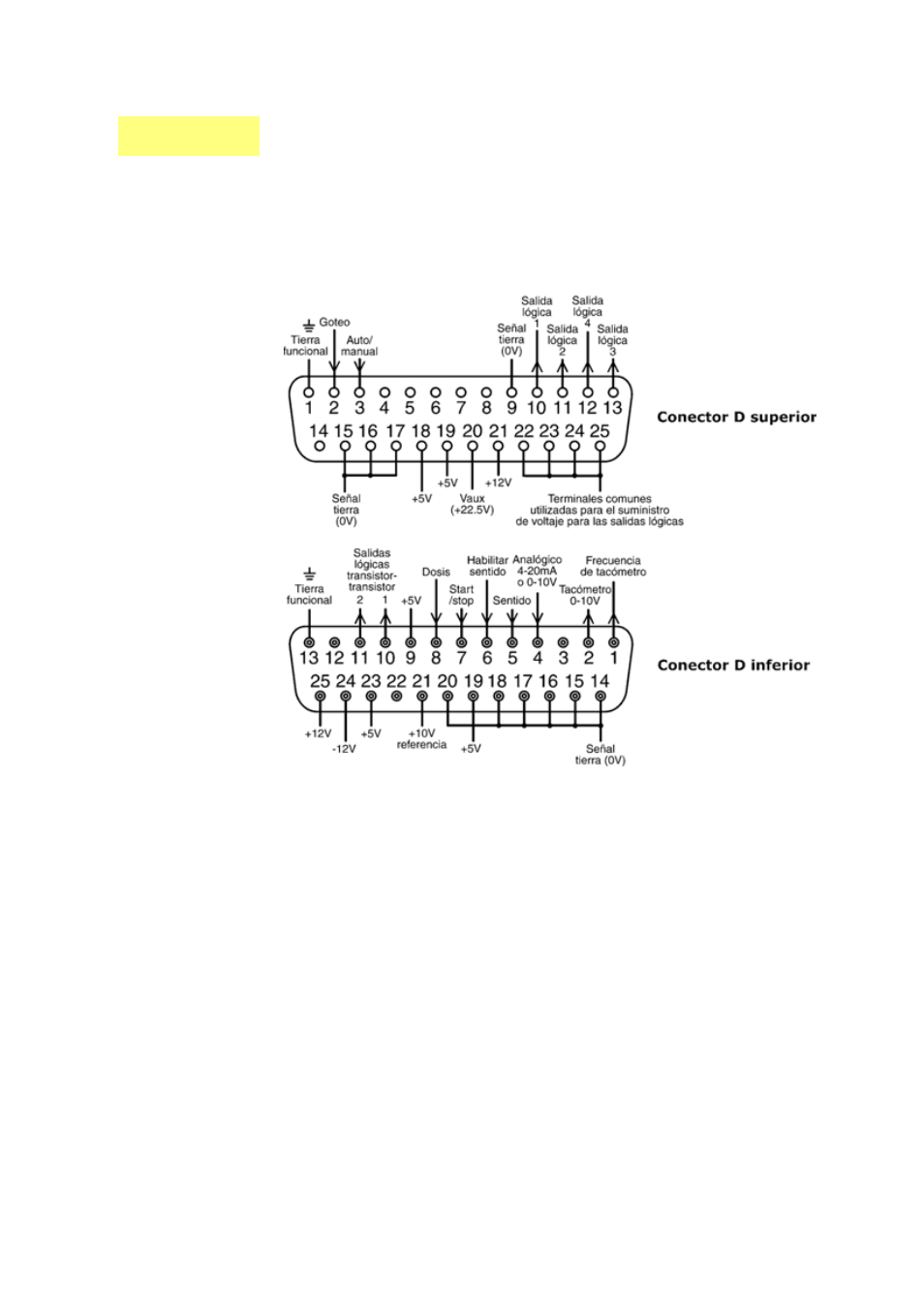

Para conectar la bomba a otros dispositivos se utilizan tres conectores D situados en
la parte posterior de la bomba. Hay dos conectores D de 25 vías. El superior es
macho y el inferior hembra. Los conectores macho y hembra de acoplamiento,
blindados para asegurar su compatibilidad electromagnética, deben ser soldados
convencionalmente a los cables de control blindados.

Cable de control recomendado: 7 torones 0,2 mm, 24 AWG, blindado, circular, de
hasta 25 almas. El blindaje del cable debe ponerse a tierra mediante la clavija
de tierra funcional del conector D (clavija 1 en el conector D superior (macho) de
25 vías) (clavija 13 en el conector D inferior (hembra) de 25 vías), o a través del
cuerpo metálico de la toma o el enchufe.

Esta bomba cumple todos los requisitos de compatibilidad electromagnética con
hasta 25 m del tipo de cable anteriormente especificado. Si se supera esta distancia,
es responsabilidad del usuario garantizar un funcionamiento seguro y fiable de la
bomba bajo control remoto y automático.

No sujete juntos los cables de control y de alimentación de la red.

Las líneas de 0 V en esta bomba están aisladas de tierra mediante un transformador
de alimentación (tierra flotante). Puede ser conectada a interfaces 0 V aisladas o
puestas a tierra. Las salidas LTT (lógica transistor-transistor) 1 y 2 aquí utilizadas se
componen de dos estados: nominalmente 0 V y 5 V; pero en la práctica <0,4 V
(<16 mA) y 2,4-5 V (<0,4 mA). No están indicadas para excitar relés. Si se desea
excitar un relé mediante la señal LTT, debe hacerse en la forma descrita en Salida
lógica 1-4, más adelante.
