Manual del usuario de la bomba qdos60 Universal y Universal+ de Watson-Marlow 37
15.5 Modo análogo 4-20 mA
En este modo de funcionamiento remoto, el caudal será proporcional a la señal externa
de miliamperaje de entrada recibida por la bomba. La bomba Universal funcionará a
0 rpm cuando reciba 4.1 mA y a 125 rpm cuando reciba 19.8 mA.

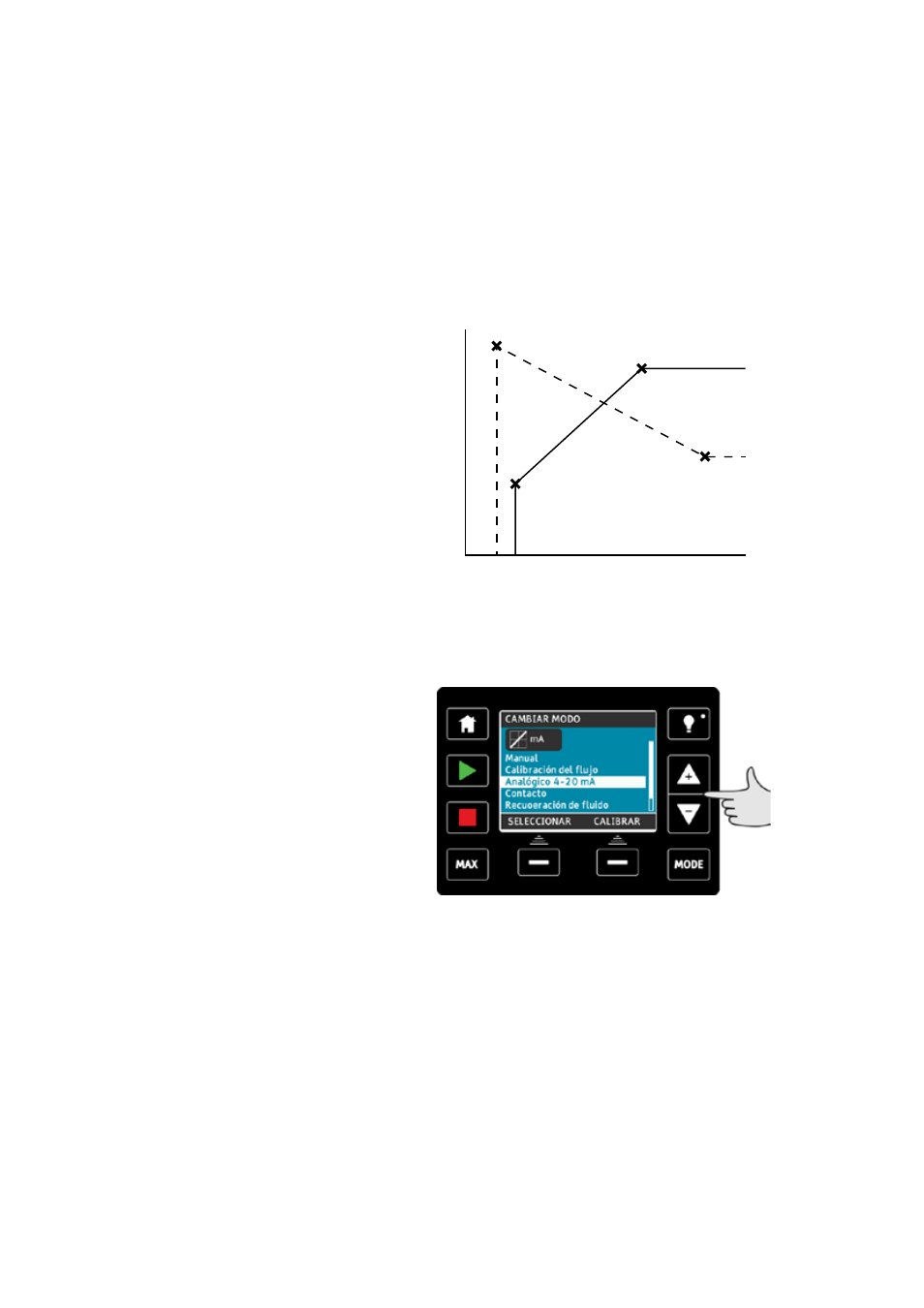

En la bomba Universal+ la relación entre la señal externa de miliamperaje y el
caudal viene determinada por la configuración de los dos puntos A y B como muestra
el siguiente gráfico. El caudal puede ser proporcional o inversamente proporcional al
miliamperaje análogo de entrada.
Los valores predeterminados almacenados en la bomba son A (4.1 mA, 0 rpm) y B
(19.8 mA, 125 rpm).
B
mA
Caudal
A
Cuando la señal de mA recibida sea mayor que el nivel definido por el punto A, la
señal de salida de marcha/parada se activará con el funcionamiento de la bomba.
Para seleccionar el modo Análogo 4-20 mA:
• Seleccione MODO.
• Con las teclas +/-, vaya hasta la opción Análogo 4-20 mA y pulse SELECCIONAR.
La señal que está siendo recibida actualmente por la bomba aparecerá en la pantalla
PRINCIPAL, tan solo a título informativo.
